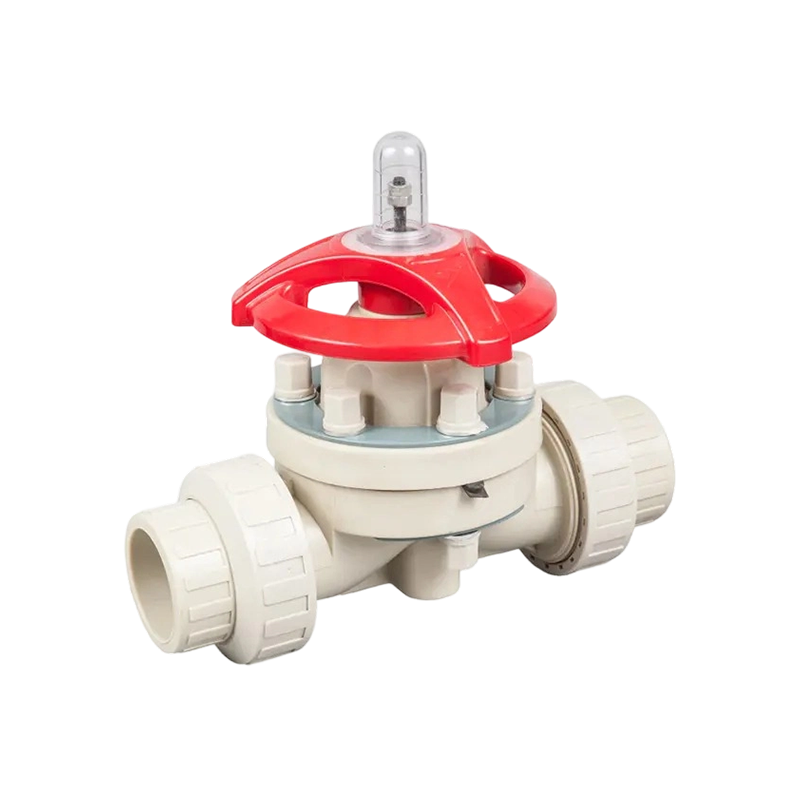

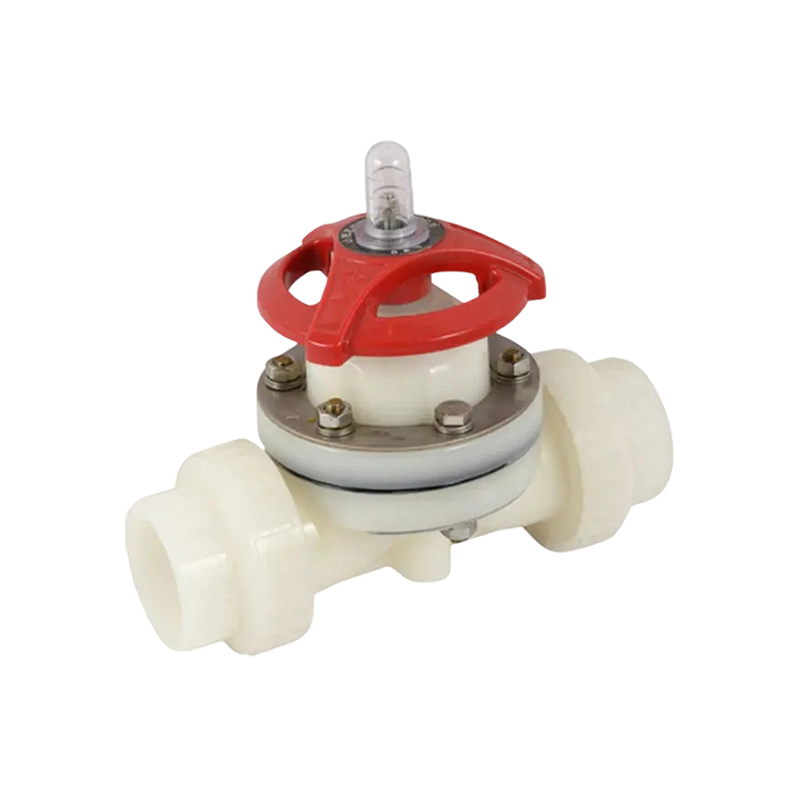

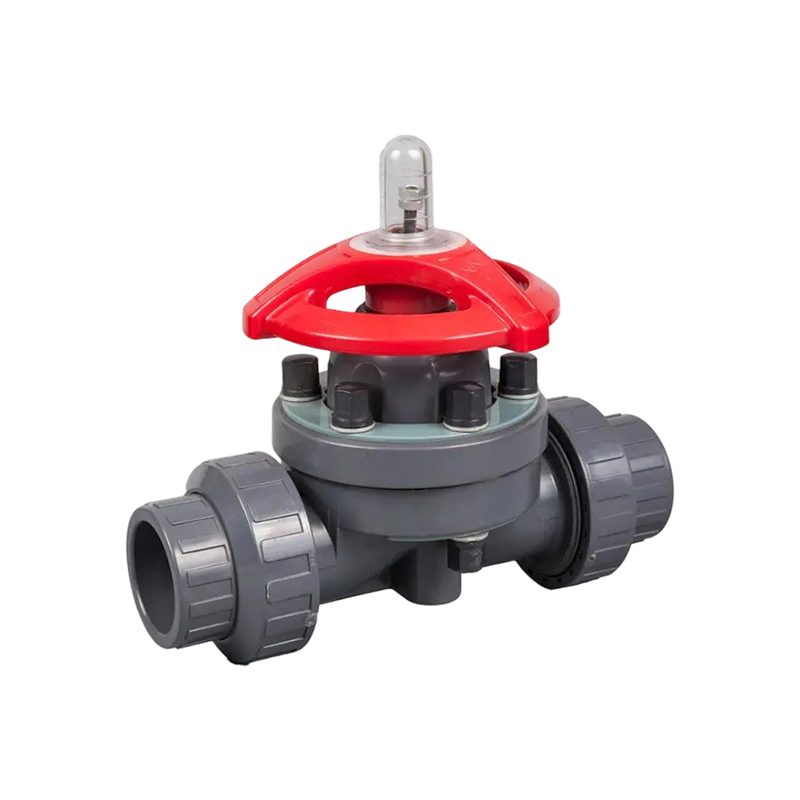

Echte Union-Membranventile verfügen über die gleiche Dichtleistung wie Standard-Membranventile mit Flansch und verfügen zusätzlich über eine abnehmbare Union-Verbindung an beiden Enden des Ventilkörpers, sodass das Ventil zur Inspektion, Reinigung oder zum Austausch aus der Rohrleitung genommen werden kann, ohne das umgebende Rohrleitungssystem zu beeinträchtigen.
Hauptmerkmale:
• Die Dichtleistung entspricht der von Membranventilen mit Flansch, unterstützt durch die gleiche Membran- und Sitzkonstruktion, die in der gesamten Membranventilreihe verwendet wird.
• Die große Durchflusskapazität durch das Ventilgehäuse unterstützt Prozessleitungen, bei denen die Minimierung des Druckabfalls wichtig ist.
• Überwurfmuttern an beiden Enden ermöglichen eine schnelle Trennung von der Rohrleitung und vereinfachen so die Wartung, den Ventilaustausch und die Neukonfiguration des Systems, ohne dass Rohre durchtrennt oder neu geschweißt werden müssen.
• Das kompakte Gehäusedesign reduziert die Gesamtinstallationslänge im Vergleich zu Alternativen mit Flansch, was bei platzbeschränkten Skid- und Geräteanordnungen nützlich ist.
Praxiserfahrungen aus vielen Installationen zeigen, dass Verbindungen im Verbindungsstil am besten für kleinere Leitungsgrößen geeignet sind. Installationsfehler in der Werksverrohrung können zu einer ungleichmäßigen Belastung der Überwurfmuttern führen, was im Laufe der Zeit zu Undichtigkeiten oder Schäden an der Mutter führen kann. Aus diesem Grund wird dieser Ventiltyp für Größen bis DN50 empfohlen, während Flanschmembranventile für größere Nennweiten empfohlen werden, bei denen die Verbindungsbeanspruchung und die mechanische Belastung höher sind.
Zu den typischen Anwendungen gehören Gerätegestelle, Probenahmestellen, Prozesslinien im Labor- und Pilotmaßstab sowie Installationen, bei denen Ventile regelmäßig zur Reinigung oder Inspektion entfernt werden müssen. Seine kompakte Stellfläche und das abnehmbare Design machen es zu einer praktischen Wahl für OEM-Gerätebauer und Prozess-Skid-Hersteller, die unter engen Platz- und Budgetbeschränkungen arbeiten und dennoch die gleiche Korrosionsbeständigkeit und präzise Durchflussregelung bieten, die bei allen Membranventilen zu finden sind.
