Wie funktioniert eine manuelle Absperrklappe in industriellen Rohrleitungssystemen?
A Manuelle Absperrklappe wird häufig in industriellen Rohrleitungssystemen eingesetzt, wo schnelles Absperren, kompakte Abmessungen und praktische manuelle Steuerung erforderlich sind. Sein Hauptelement zur Durchflussregelung ist eine kreisförmige Scheibe, die auf einer rotierenden Welle montiert ist. Durch Drehen eines Griffs oder Handrads ändert der Bediener den Winkel der Scheibe und steuert den Flüssigkeitsdurchgang durch die Rohrleitung.
Im Vergleich zu vielen Linearbewegungsventilen benötigt eine manuelle Absperrklappe weniger Einbauraum und hat eine relativ kurze Baulänge. Diese Merkmale sind besonders nützlich bei Wasser-, Chemie-, Bewässerungs- und Prozessleitungen mit großem Durchmesser. Das Ventil kann zur Absperrung und bei geeigneten Betriebsbedingungen zur moderaten Durchflussregulierung eingesetzt werden.
Die Materialverträglichkeit ist besonders wichtig, wenn das Ventil korrosive Chemikalien enthält. Die Ursprünge von Ningbo Baodi Plastic Valve Co., Ltd. gehen auf das Jahr 1979 zurück und sind eines der ersten Unternehmen in China, das industrielle Kunststoffventile entwirft und herstellt. Die langjährige Beteiligung an der Herstellung thermoplastischer Ventile bietet praktische Erfahrung bei der Anpassung von Ventilkörpern, -scheiben, -sitzen und Rohrleitungsmaterialien an anspruchsvolle Industrieumgebungen.
Was ist eine manuelle Absperrklappe?
Ein manuelles Absperrventil ist ein Drehventil mit Vierteldrehung, das mithilfe einer Scheibe einen Durchflusskanal öffnet, einschränkt oder schließt. Die Scheibe ist im Inneren des Ventilkörpers positioniert und über eine Welle mit einem externen Betätigungsmechanismus verbunden.
Wenn die Scheibe so gedreht wird, dass ihre flache Oberfläche nahezu parallel zur Strömungsrichtung verläuft, ist das Ventil geöffnet. Wenn die Scheibe um etwa 90 Grad gedreht wird und senkrecht zur Rohrleitung steht, ist das Ventil geschlossen.
Im Gegensatz zu einem Kugelhahn bleibt die Scheibe eines manuellen Absperrventils auch dann im Durchflusskanal, wenn das Ventil vollständig geöffnet ist. Dadurch entsteht ein gewisser Strömungswiderstand, gleichzeitig bleibt der Ventilkörper aber kompakt und leicht.
Eine manuelle Absperrklappe verwendet normalerweise einen Hebelgriff oder einen Schneckengetriebeantrieb. Kleinere Größen verwenden üblicherweise einen Griff mit einer Verriegelungsplatte, während größere Größen im Allgemeinen ein Handrad und ein Getriebe verwenden, um die zum Drehen der Scheibe erforderliche Kraft zu reduzieren.
Die kontinuierliche Entwicklung industrieller Kunststoffrohrleitungen hat den Einsatz thermoplastischer Absperrklappen in Anwendungen mit korrosiven Flüssigkeiten ausgeweitet. Ningbo Baodi Plastic Valve Co., Ltd. begann in einem frühen Stadium der industriellen Entwicklung thermoplastischer Ventile in China mit der Herstellung von Kunststoffventilen. Dieser Hintergrund hat es dem Unternehmen ermöglicht, seine Produktpalette von einzelnen Absperrventilen bis hin zu kompletten industriellen Kunststoffrohrleitungssystemen zu erweitern.
Wie funktioniert eine manuelle Absperrklappe?
Vierteldrehung-Scheibenwerk
Die grundlegende Funktionsweise von a Manuelle Absperrklappe wird durch die Drehung der inneren Scheibe gesteuert. Der Griff, das Handrad oder das Getriebe überträgt das Drehmoment über die Ventilwelle auf die Scheibe.
Beim Öffnen bewegt sich die Scheibe von der Schließstellung weg und gibt nach und nach einen größeren Teil des Rohrquerschnitts frei. Beim Schließen dreht sich die Scheibe in Richtung des Ventilsitzes, bis ihre Außenkante eine Abdichtung um den Innenumfang des Ventilkörpers bildet.
Offene Stelle: Der Griff liegt normalerweise parallel zum Rohr und die Scheibe ist in Strömungsrichtung ausgerichtet.
Geschlossene Position: Der Griff steht normalerweise senkrecht zum Rohr und die Scheibe blockiert den Durchfluss.
Teilweise offene Stelle: Der Griff bleibt zwischen der offenen und geschlossenen Position, sodass die Scheibe einen Teil des Durchflussbereichs einschränken kann.
Getriebestellung: Ein Getriebe verfügt normalerweise über eine mechanische Anzeige, die die ungefähre Scheibenposition anzeigt.
Bei einer ordnungsgemäß hergestellten manuellen Absperrklappe müssen Scheibe, Welle und Sitz während der gesamten Betriebsbewegung korrekt ausgerichtet bleiben. Ningbo Baodi Plastic Valve Co., Ltd. verfügt über mehr als 40 Jahre Erfahrung in der Herstellung industrieller Kunststoffventile, was von Bedeutung ist, da sich die Maßhaltigkeit direkt auf die Dichtungsleistung und das Betriebsdrehmoment auswirkt.
Wie die Scheibe den Fluss steuert
Wenn sich der Scheibenwinkel ändert, ändert sich auch der effektive Strömungsquerschnitt innerhalb der Rohrleitung. Bei kleinen Öffnungswinkeln blockiert die Scheibe einen großen Teil des Rohrs und erzeugt eine konzentrierte Hochgeschwindigkeitsströmung um dessen Kanten herum. Wenn sich die Scheibe der vollständig geöffneten Position nähert, erhöht sich der verfügbare Durchgang und der Widerstand nimmt ab.
Der Zusammenhang zwischen Scheibenwinkel und tatsächlicher Durchflussrate ist nicht vollständig linear. Eine kleine Änderung des Scheibenwinkels kann innerhalb eines Betriebsbereichs zu einer erheblichen Änderung des Durchflusses führen, während eine ähnliche Änderung in der Nähe der vollständig geöffneten Position möglicherweise einen geringeren Effekt hat.
Dies bedeutet, dass eine manuelle Absperrklappe zur allgemeinen Durchflusseinstellung verwendet werden kann, ihre Leistung jedoch vom Rohrleitungsdruck, dem Rohrdurchmesser, der Flüssigkeitsgeschwindigkeit, der Scheibengeometrie und den stromabwärtigen Bedingungen abhängt.
Dichtungsprinzip
Bei einer manuellen Absperrklappe mit weichem Sitz drückt die Außenkante der Scheibe einen Elastomer- oder Polymersitz zusammen, wenn die Klappe die geschlossene Position erreicht. Die Kompression muss ausreichend sein, um die Leckage zu kontrollieren, ohne ein übermäßiges Betriebsdrehmoment zu erzeugen.
Bei chemischen Anwendungen ist die Kompatibilität des Ventilsitzes von entscheidender Bedeutung. Ein Sitz, der nach Kontakt mit dem Prozessmedium aufquillt, verhärtet oder seine Elastizität verliert, kann sowohl die Absperrleistung als auch die Bewegung der Klappe beeinträchtigen. Ningbo Baodi Plastic Valve Co., Ltd. nutzt seine Erfahrung mit industriellen thermoplastischen Ventilen und Rohrleitungssystemen bei der Auswahl von Materialien für korrosive und chemisch empfindliche Anwendungen.
Hauptkomponenten einer manuellen Absperrklappe
Ventilkörper
Der Ventilkörper trägt die Scheibe, den Sitz, die Welle und den Betätigungsmechanismus. Außerdem wird das Ventil zwischen oder direkt auf den Rohrflanschen positioniert.
Zu den gängigen Gehäusestrukturen gehören Wafer-, Laschen- und Flanschkonstruktionen. Thermoplastische Absperrklappen können auch Strukturen verwenden, die speziell für Kunststoffrohrverbindungen entwickelt wurden.
Das Gehäuse muss Innendruck, Flanschklemmkraft, Rohrbewegungen und Umwelteinflüssen standhalten. Bei thermoplastischen Ventilen kann eine übermäßige Flanschkomprimierung oder ein nicht unterstütztes Rohrleitungsgewicht das Ventilgehäuse verformen und die Bewegung der Klappenscheibe beeinträchtigen.
Ningbo Baodi Plastic Valve Co., Ltd. erweiterte 2006 seine Produktpalette um industrielle Kunststoffrohre und -formstücke. Dadurch können Ventilgehäuseabmessungen und Rohrleitungsanschlüsse als Teil eines koordinierten Systems und nicht als unabhängige Komponenten betrachtet werden.
Scheibe
Die Scheibe steuert direkt den Flüssigkeitsdurchgang. Sein Durchmesser, seine Dicke, seine Kontur und seine Oberflächenbeschaffenheit beeinflussen Durchflusskapazität, Druckverlust und Betriebsdrehmoment.
Scheibe materials may include metal, coated metal or industrial thermoplastics. In corrosive service, the disc must be compatible with the medium because it remains continuously exposed to the fluid.
Eine dünne und stromlinienförmige Scheibe kann den Druckverlust verringern, während eine dickere Scheibe möglicherweise eine größere mechanische Festigkeit bietet. Die richtige Wahl hängt vom Nenndurchmesser, dem Nenndruck, der Flüssigkeitsgeschwindigkeit und den Medienbedingungen ab.
Welle
Die Welle überträgt das Drehmoment vom Griff oder Getriebe auf die Scheibe. Einige Konstruktionen verwenden eine durchgehende Welle, die durch die Scheibe verläuft, während andere separate obere und untere Wellen verwenden.
Die Welle muss eine ausreichende mechanische Festigkeit und Korrosionsbeständigkeit aufweisen. Es muss auch unter Innendruck und externen Leitungsbelastungen ausgerichtet bleiben.
Ventilsitz
Der Ventilsitz bildet die primäre Absperrdichtung um die Klappe herum. Abhängig von der Ventilstruktur kann es austauschbar, geklebt, geformt oder mechanisch gehalten sein.
Die Auswahl des Sitzes beeinflusst die chemische Kompatibilität, die maximale Betriebstemperatur, das Schließdrehmoment, die Leckageleistung, die Betriebshäufigkeit und die erwartete Lebensdauer.
Da Ningbo Baodi Plastic Valve Co., Ltd. Industrieanwender in mehr als 60 Ländern bedient, decken seine Ventilanwendungen ein breites Spektrum an Wasser-, Chemikalien- und Prozessbedingungen ab, bei denen die Sitzkompatibilität sorgfältig bewertet werden muss.
Griff und Getriebe

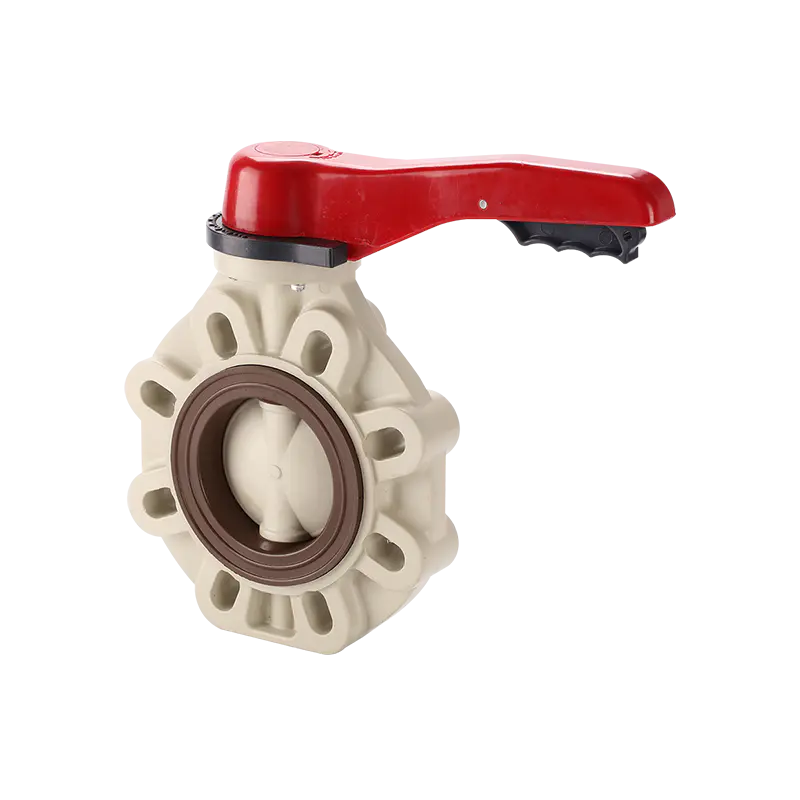

Hebelgriffe sind bei kleinen Modellen üblich Manuelle Absperrklappe Größen. Der Griff greift normalerweise in eine gekerbte Verriegelungsplatte ein, die es ermöglicht, die Scheibe in verschiedenen Öffnungspositionen zu halten.

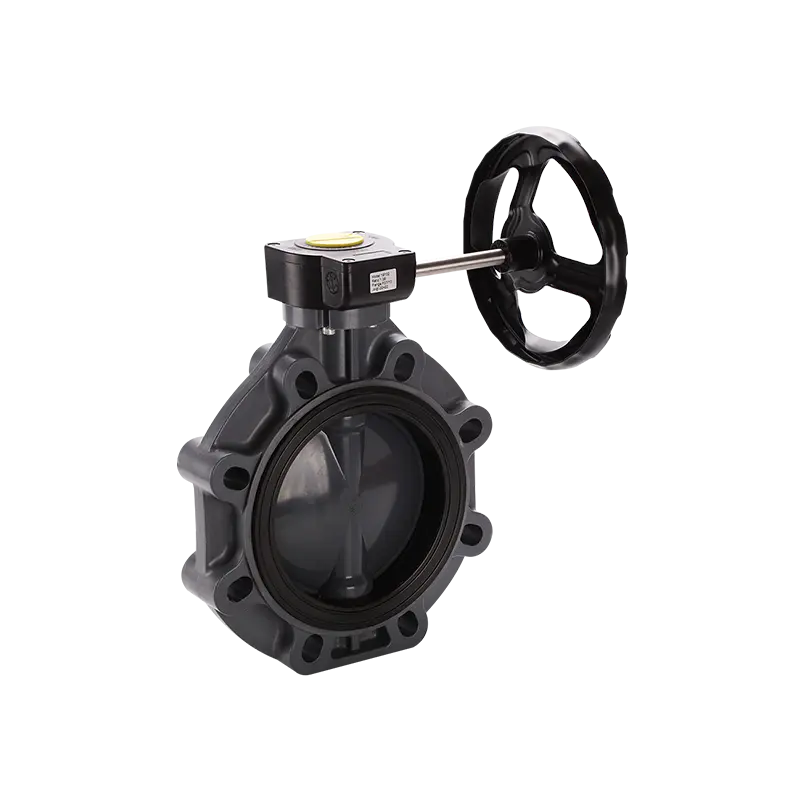

Getriebe kommen zum Einsatz, wenn die Scheibe ein höheres Drehmoment benötigt. Ein Schneckengetriebeantrieb ermöglicht außerdem langsamere und kontrolliertere Bewegungen, wodurch Druckstöße in großen Rohrleitungen reduziert werden können.
Buchsen und Schaftdichtungen
Buchsen stützen die Welle und reduzieren die Reibung während des Betriebs. Spindeldichtungen verhindern, dass das Prozessmedium entlang der Welle in Richtung des externen Antriebsmechanismus austritt.
Verschleiß, chemischer Angriff, zu hohe Temperaturen oder unsachgemäßer Einbau können diese Bauteile beschädigen. Ihre Materialien sollten daher mit dem Prozessmedium und der Umgebung kompatibel sein.
Gängige Gehäuseformen für manuelle Absperrklappen
Manuelle Wafer-Absperrklappe
Eine manuelle Absperrklappe in Wafer-Form wird zwischen zwei Rohrflanschen installiert. Durch die Flansche verlaufen lange Bolzen oder Gewindestangen, die den Ventilkörper in Position halten.
Das Wafer-Design ist kompakt und relativ leicht und eignet sich daher für Installationen, bei denen der verfügbare Platz begrenzt ist.
Hauptmerkmale: Kurze Einbaulänge, geringes Gehäusegewicht, praktischer Flanscheinbau, Eignung für den allgemeinen Absperrbetrieb und Abhängigkeit von beiden Rohrflanschen zur mechanischen Unterstützung.
Zwischenflanschventile werden häufig in Wasseraufbereitungs- und allgemeinen Industrierohrleitungen eingesetzt. Thermoplastische Wafer-Designs eignen sich auch für viele korrosive Anwendungen, wenn die Gehäuse-, Scheiben- und Sitzmaterialien mit dem Prozessmedium kompatibel sind.

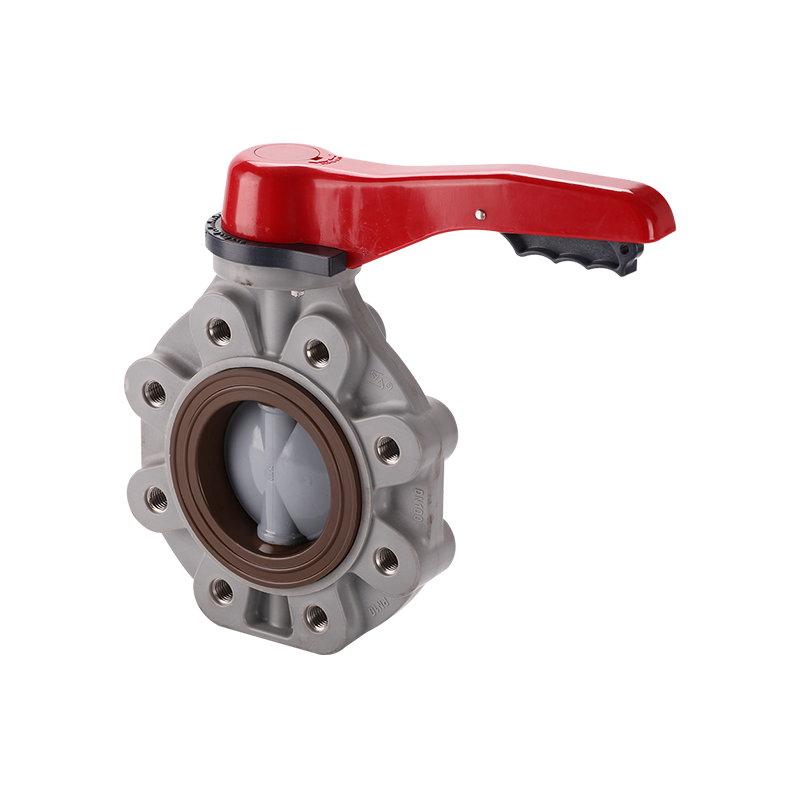

Lug Manuelle Absperrklappe
Eine manuelle Absperrklappe mit Lasche verfügt über Gewindeeinsätze oder Laschen, die um das Ventilgehäuse herum positioniert sind. Jeder Rohrflansch ist unabhängig an einer Seite des Ventils verschraubt.
Durch diese Struktur kann eine Seite des Rohrleitungssystems entfernt werden, während das Ventil mit der anderen Seite verbunden bleibt. Allerdings ist nicht jedes Laschenventil für den Volldruck-Dead-End-Betrieb geeignet. Der zulässige Druck unter dieser Bedingung muss für die jeweilige Konstruktion bestätigt werden.
Manuelle Absperrklappe mit Flansch
Eine manuelle Absperrklappe mit Flansch verfügt an beiden Enden über integrierte Flanschanschlüsse. Es bietet eine stabile Verbindung für große oder anspruchsvolle Industrierohrleitungen.
Die Flanschkonstruktion erfordert normalerweise mehr Bauraum und hat ein höheres Gewicht als Wafer- oder Laschenkonstruktionen. Seine Verbindungssteifigkeit kann dort nützlich sein, wo Rohrleitungsbewegungen oder höhere mechanische Belastungen zu erwarten sind.
Ningbo Baodi Plastic Valve Co., Ltd. stellt eine breite Palette thermoplastischer Ventile und Rohrleitungskomponenten her. Diese Produktabdeckung ist nützlich, wenn Flanschabmessungen, Materialien und Druckstufen in einem chemischen Rohrleitungssystem konsistent bleiben müssen.
Vergleich der Körperformen manueller Absperrklappen
| Parameter | Manuelle Wafer-Absperrklappe | Lug Manuelle Absperrklappe | Manuelle Absperrklappe mit Flansch |
| Karosseriebau | Kompakter Körper zwischen Flanschen geklemmt | Körper mit Gewindeösen | Gehäuse mit integrierten Flanschen |
| Einbaugewicht | Relativ niedrig | Mäßig | Höher |
| Bolzenanordnung | Durchgangsbolzen oder lange Bolzen | Separate Schrauben auf jeder Seite | Konventionelle Flanschschrauben |
| Einbauraum | Minimal | Mäßig | Größer |
| Rohrseitiger Ausbau | Betrifft normalerweise beide Seiten | Bei Genehmigung kann eine Seite abnehmbar sein | Hängt von der Rohrleitungsanordnung ab |
| Typische Anwendung | Allgemeine industrielle Isolation | Geräte- und Zweigisolierung | Prozessrohre mit großem Durchmesser |
Konzentrische und exzentrische manuelle Absperrklappenausführungen
Konzentrische manuelle Absperrklappe
Bei einem konzentrischen Design sind die Wellenmittellinie, die Scheibenmitte und die Ventilkörpermitte im Allgemeinen ausgerichtet.
Die Scheibe bleibt während eines Großteils ihrer Drehung in Kontakt mit dem elastischen Sitz. Diese einfache Struktur wird häufig bei der Wasseraufbereitung, Bewässerung und chemischen Anwendungen mit mäßigem Druck verwendet.
Hauptvorteile: Einfache Konstruktion, kompakte Abmessungen, zuverlässige Weichsitzdichtung, praktische Wartung und Eignung für die Steuerung von Rohrleitungen mit großem Durchmesser.
Die Hauptbeschränkung ist die Reibung zwischen Scheibe und Sitz. Bei wiederholtem Betrieb kann es zu einem allmählichen Verschleiß des Sitzes kommen, insbesondere wenn das Medium Schwebeteilchen enthält.
Einfach-exzentrische manuelle Absperrklappe
Bei einem einfach-exzentrischen Design wird die Welle leicht vom Dichtungszentrum entfernt positioniert. Dieser Versatz kann den Kontakt zwischen einem Teil der Scheibe und dem Sitz während der Drehung verringern.
Das Design ist weniger verbreitet als konzentrische und doppelexzentrische Strukturen, kann aber dort eingesetzt werden, wo eine geringere Sitzreibung erforderlich ist.
Doppelexzentrische manuelle Absperrklappe
Eine doppelexzentrische manuelle Absperrklappe verwendet zwei Versätze. Die Welle ist sowohl von der Rohrmittellinie als auch von der Mitte der Scheibendichtung versetzt.
Wenn sich das Ventil zu öffnen beginnt, entfernt sich die Scheibe schneller vom Sitz als bei einer konzentrischen Struktur. Dies reduziert die Reibung und kann die Lebensdauer verbessern.
Typische Anwendungen: Höhere Betriebszyklen, größere Ventilgrößen, erhöhter Differenzdruck und Systeme, bei denen ein geringeres Betriebsdrehmoment erforderlich ist.
Dreifach-exzentrische manuelle Absperrklappe
Ein dreifach exzentrisches Design fügt den beiden Wellenversätzen eine abgewinkelte Dichtungsgeometrie hinzu. Die Dichtflächen haben hauptsächlich in der Nähe der endgültigen Schließposition einen erheblichen Kontakt.
Diese Struktur wird üblicherweise mit Metallsitzsystemen in Verbindung gebracht, die für erhöhte Temperaturen und anspruchsvolle Industrieanwendungen vorgesehen sind.
Bei vielen thermoplastischen Chemierohrleitungen sind konzentrische Weichsitzkonstruktionen nach wie vor üblich, da sie Korrosionsbeständigkeit mit praktischer Dichtungsleistung kombinieren. Ningbo Baodi Plastic Valve Co., Ltd. hat seinen Fertigungshintergrund auf industriellen Kunststoffventilstrukturen aufgebaut, die für chemische Anwendungen entwickelt wurden.
Vergleich des Designs manueller Absperrklappen
| Design | Scheibe and Seat Contact | Typischer Sitztyp | Betriebseigenschaften | Gemeinsamer Dienst |
| Konzentrisch | Kontakt während des größten Teils der Rotation | Elastomer- oder Polymersitz | Einfach und zuverlässig | Wasser- und allgemeiner Chemieservice |
| Einzelner Exzenter | Reduzierter Kontakt während eines Teils der Rotation | Weicher oder verstärkter Sitz | Geringere Reibung als konzentrische Designs | Ausgewählte Industriesysteme |
| Doppelter Exzenter | Scheibe moves away from seat quickly | Weicher oder Hochleistungssitz | Reduzierter Verschleiß und Betriebsdrehmoment | Höher-cycle industrial service |
| Dreifach exzentrisch | Kontakt hauptsächlich kurz vor der endgültigen Schließung | Metalldichtungssystem | Geeignet für anspruchsvolle Bedingungen | Prozessservice bei erhöhter Temperatur |
Materialien und Medienkompatibilität manueller Absperrklappen
PVC
Produkte mit manuellen Absperrklappen aus PVC werden in der Wasseraufbereitung, der industriellen Wasserzirkulation und vielen Chemikalientransfersystemen eingesetzt.
PVC bietet Beständigkeit gegen zahlreiche Säuren, Laugen und Salzlösungen. Seine Eignung hängt weiterhin von der chemischen Konzentration, dem Arbeitsdruck und der Betriebstemperatur ab.
CPVC
CPVC bietet in vielen Anwendungen einen höheren zulässigen Temperaturbereich als Standard-PVC. Es wird in Warmwasser- und Chemierohrleitungen eingesetzt, bei denen Standard-PVC möglicherweise keine ausreichende Wärmeleistung bietet.
Im Jahr 2006 wurde Ningbo Baodi Plastic Valve Co., Ltd. zu einem der ersten inländischen Unternehmen, das CPVC-Material für Rohrleitungsventile in Industriequalität verwendete. Diese Erfahrung ist bei der Auswahl einer manuellen Absperrklappe für thermoplastische Rohrleitungssysteme mit erhöhten Temperaturen relevant.
PP
PP ist leicht und beständig gegen viele Säuren und Laugen. Es wird in der chemischen Verarbeitung, Abwasseraufbereitung und industriellen Flüssigkeitstransfersystemen eingesetzt.
Seine mechanischen Eigenschaften und der zulässige Druck variieren mit der Temperatur, daher müssen vor der Auswahl die Druck-Temperatur-Grenzwerte überprüft werden.
PVDF
PVDF bietet eine starke Beständigkeit gegenüber vielen aggressiven Chemikalien und wird auch dort eingesetzt, wo die Reinheit der Flüssigkeit wichtig ist.
Es wird häufig für anspruchsvolle chemische Verarbeitung, Elektronikfertigung und spezielle Wasseraufbereitungsanwendungen in Betracht gezogen.
Metallische und beschichtete Komponenten
Einige Konstruktionen manueller Absperrklappen verwenden Metallkörper oder -scheiben mit korrosionsbeständigen Beschichtungen. Gusseisen und Sphäroguss werden üblicherweise für allgemeine Wasserleitungen verwendet, während Edelstahl verwendet wird, wenn eine höhere Korrosionsbeständigkeit erforderlich ist.
Eine Schutzschicht muss während des gesamten Betriebs intakt bleiben. Durch Beschädigung, Rissbildung oder Delaminierung kann das darunter liegende Metall dem Prozessmedium ausgesetzt werden.
Vergleich der Sitzmaterialien für manuelle Absperrklappen
| Material | Hauptmerkmale | Allgemeine Anwendungen | Wichtige Einschränkungen |
| EPDM | Gute Beständigkeit gegen Wasser und viele verdünnte Chemikalien | Wasseraufbereitung und alkalische Medien | Normalerweise ungeeignet für Erdöle |
| NBR | Gute Öl- und Druckluftbeständigkeit | Service rund um Luft und Öl | Begrenzte Beständigkeit gegenüber stark oxidierenden Medien |
| FKM | Beständigkeit gegen viele Öle und Chemikalien | Ausgewählte Chemie- und Ölpipelines | Die Kompatibilität variiert je nach Chemikalientyp |
| PTFE | Breite chemische Beständigkeit und geringe Reibung | Korrosive chemische Übertragung | Möglicherweise ist eine geeignete strukturelle Unterstützung erforderlich |
| Verstärktes PTFE | Verbesserte mechanische Festigkeit und Dimensionsstabilität | Höher-load sealing applications | Die Kompatibilität des Verstärkungsmaterials muss bestätigt werden |
Eine manuelle Absperrklappe sollte als komplette Baugruppe bewertet werden. Gehäuse-, Scheiben-, Sitz-, Wellen- und Schaftdichtungen können alle mit dem Prozessmedium oder der Umgebung in Kontakt kommen.
Wichtige Spezifikationen für manuelle Absperrklappen
Nenndurchmesser
Der Nenndurchmesser gibt die Größe des Rohrleitungsanschlusses an. Besonders praktisch sind Absperrklappen bei mittleren und großen Rohrgrößen, da ihre Gehäuselänge und ihr Gewicht relativ gering bleiben.
Der gewählte Durchmesser sollte sowohl zur Rohrgröße als auch zur erforderlichen Durchflusskapazität passen. Ein unterdimensioniertes Ventil kann zu übermäßiger Geschwindigkeit, Druckverlust, Vibrationen und Geräuschen führen.
Druckstufe
Der Nenndruck einer manuellen Absperrklappe muss den maximalen Systemdruck einschließlich möglicher Druckstöße abdecken.
Der tatsächlich zulässige Druck kann durch das Material des Ventilkörpers, des Sitzmaterials, der Scheibenkonstruktion, der Flanschverbindung, der Betriebstemperatur und der Installationsbedingungen am toten Ende begrenzt sein.
Die Druckwerte thermoplastischer Ventile nehmen normalerweise mit steigender Temperatur ab.
Betriebstemperatur
Die Temperaturbeständigkeit einer manuellen Absperrklappe wird durch die am wenigsten temperaturbeständige Komponente bestimmt.
Eine hohe Körpertemperatur ist keine Garantie dafür, dass der Sitz, die Wellendichtung und andere interne Komponenten bei der gleichen Temperatur betrieben werden können.
Strömungskoeffizient
Cv- und Kv-Werte beschreiben die Durchflusskapazität des Ventils unter definierten Bedingungen. Der Wert ändert sich, wenn sich der Scheibenwinkel ändert.
Eine vollständig geöffnete manuelle Absperrklappe erzeugt normalerweise einen geringeren Druckverlust als das gleiche Ventil bei teilweiser Öffnung. Die Scheibe bleibt jedoch im Strömungsweg und erzeugt weiterhin einen gewissen Widerstand.
Abschaltleistung
Die Absperrfähigkeit hängt von der Sitzelastizität, dem Zustand der Scheibenoberfläche, der Wellenausrichtung, dem Schließmoment, der Druckrichtung, der Temperatur und der Partikelverschmutzung ab.
Nicht jede Absperrklappe ist für die gleiche Leckagemenge ausgelegt. Vor der Auswahl des Ventils sollten die tatsächlichen Absperranforderungen bestätigt werden.
Betriebsdrehmoment
Das Betriebsdrehmoment wird durch die Scheibengröße, den Differenzdruck, die Sitzkompression, die Flüssigkeitsviskosität und die Bildung von Ablagerungen beeinflusst.
Ningbo Baodi Plastic Valve Co., Ltd. ist einer der Hauptverfasser von Standards für die chemische Industrie für mehrere Kategorien von Kunststoffventilen. Obwohl sich die einzelnen Ventilstrukturen unterscheiden, bleibt die Erfahrung in der Normung für die Kontrolle von Abmessungen, Druckleistung und Materialanforderungen in der industriellen Ventilproduktion relevant.
Strömungseigenschaften einer manuellen Absperrklappe
Scheibe Angle and Flow Rate
Die Durchflussrate durch eine manuelle Absperrklappe steigt nicht direkt proportional zum Scheibenwinkel.
Bei kleinen Öffnungen erzeugt die Scheibe einen engen Durchgang und eine hohe lokale Geschwindigkeit. Mit zunehmender Öffnung vergrößert sich der effektive Strömungsquerschnitt schnell. In der Nähe der vollständig geöffneten Position kann eine weitere Bewegung der Scheibe zu einem geringeren relativen Anstieg des Durchflusses führen.
Diese nichtlineare Beziehung sollte berücksichtigt werden, wenn das Ventil zur manuellen Regelung verwendet wird.
Druckabfall
Der Druckabfall wird durch Ventildurchmesser, Scheibendicke, Öffnungswinkel, Flüssigkeitsgeschwindigkeit, Flüssigkeitsdichte, Rohrgeometrie und stromabwärtige Bedingungen beeinflusst.
Eine stromlinienförmige Scheibe kann die Durchflussleistung verbessern, die Scheibe muss jedoch dennoch eine ausreichende mechanische Festigkeit für den Nenndruck bieten.
Drosselungsdienst
Eine manuelle Absperrklappe kann in geeigneten Systemen eine mäßige Drosselung bewirken. Bei längerem Betrieb an sehr kleinen Öffnungen können die Scheibenkante und der Sitz einer Hochgeschwindigkeitsströmung ausgesetzt sein.
Mögliche Auswirkungen sind Sitzerosion, Scheibenkantenverschleiß, übermäßiger Lärm, Vibration, instabile Strömung und Kavitation.
Ningbo Baodi Plastic Valve Co., Ltd. liefert Ventile für eine Vielzahl industrieller Anwendungen. In chemischen Systemen sollten die Drosselbedingungen sorgfältig beurteilt werden, da einige Medien den Verschleiß beschleunigen oder um die Scheibe und den Sitz herum kristallisieren können.
Kavitation
Kavitation occurs when local pressure falls below the fluid vapor pressure, causing vapor bubbles to form and then collapse.
Wiederholtes Zusammenfallen der Blase kann zur Beschädigung der Scheibe, des Sitzes und der nachgeschalteten Rohrleitungen führen. Hoher Druckabfall, erhöhte Flüssigkeitstemperatur und kleine Ventilöffnungen erhöhen das Kavitationsrisiko.
So wählen Sie die richtige manuelle Absperrklappe aus
Identifizieren Sie das Prozessmedium
Der erste Schritt besteht darin, die Flüssigkeitszusammensetzung, die chemische Konzentration, die Viskosität und den Partikelgehalt zu ermitteln.
Das Medium kann sauberes Wasser, Abwasser, Säure, Alkali, Salzlösung, Lösungsmittel, Schlamm, Druckluft, Niederdruckgas oder Prozesswasser mit Zusatzstoffen umfassen.
Alle benetzten Materialien sind auf Verträglichkeit mit dem jeweiligen Medium zu prüfen.
Bestätigen Sie Druck und Temperatur
Normaldruck, Maximaldruck und mögliche Druckstöße sollten überprüft werden. Auch die Betriebstemperatur, die Reinigungstemperatur und die Umgebungstemperatur können die Ventilleistung beeinflussen.
Bei thermoplastischen Ventilen ist die Druck-Temperatur-Reduzierung besonders wichtig. Ningbo Baodi Plastic Valve Co., Ltd. verfügt über mehr als vier Jahrzehnte Erfahrung in der Herstellung industrieller Kunststoffventile für anspruchsvolle Anwendungen, bei denen falsche Druck-Temperatur-Annahmen zu Gehäuseverformungen oder Sitzversagen führen können.
Wählen Sie den Körperstil
Eine manuelle Absperrklappe in Wafer-Form eignet sich dort, wo geringes Gewicht und minimaler Einbauraum im Vordergrund stehen.
Wenn die Rohrleitungsanordnung unabhängige Flanschverbindungen erfordert, kann ein Laschenventil bevorzugt werden.
Ein Flanschventil eignet sich für größere Rohrleitungen oder Installationen, die eine höhere Verbindungsstabilität erfordern.
Wählen Sie das Sitzmaterial aus
Bei der Auswahl des Sitzes sollten chemische Beständigkeit, Betriebstemperatur, Abrieb und Betriebshäufigkeit berücksichtigt werden.
EPDM eignet sich möglicherweise für Wasser und ausgewählte verdünnte Chemikalien. Für viele ölbezogene Anwendungen ist NBR besser geeignet. PTFE bietet eine breite chemische Beständigkeit, erfordert jedoch eine geeignete Stützstruktur.
Wählen Sie das Disc-Material
Die Scheibe ist permanent dem Prozessmedium ausgesetzt. Ein korrosionsbeständiger Ventilkörper gleicht eine inkompatible Scheibe nicht aus.
Das Scheibenmaterial, die Auskleidung oder die Schutzbeschichtung sollten daher unabhängig beurteilt werden.
Bestimmen Sie die Betriebsmethode
Bei kleineren Ventilgrößen ist die Hebelbedienung praktisch. Bei größeren Ventilen, hohem Differenzdruck oder Anwendungen, die eine allmähliche Bewegung erfordern, wird im Allgemeinen ein Getriebe bevorzugt.
Überprüfen Sie die Flanschkompatibilität
Der Innendurchmesser des Rohrflansches muss ausreichend Spielraum für die Drehung der Scheibe bieten. Einige Flanschkonstruktionen, Rohrauskleidungen oder interne Schweißnähte können die Scheibenkante beeinträchtigen.
Der Flanschstandard, das Schraubenmuster, die Dichtfläche und die Anschlussabmessungen sollten mit der ausgewählten manuellen Absperrklappe übereinstimmen.
Installationsrichtlinien für manuelle Absperrklappen
Überprüfen Sie das Ventil
Überprüfen Sie vor der Installation die Scheibe, den Sitz, das Gehäuse, die Welle und den Betätigungsmechanismus. Die Scheibe sollte sich über den gesamten Weg reibungslos bewegen.
Der Ventilinnenraum sollte frei von Verpackungsmaterialien, Schmutz und harten Partikeln sein.
Reinigen Sie die Pipeline
Schweißschlacke, Sand und andere Rückstände können beim ersten Betrieb den Sitz beschädigen oder die Scheibe zerkratzen.
Daher sollte die Rohrleitung gespült werden, bevor die manuelle Absperrklappe in Betrieb genommen wird.
Halten Sie die Disc leicht geöffnet
Bei der Installation ist die Scheibe normalerweise leicht geöffnet und nicht vollständig geschlossen.
Dadurch wird verhindert, dass die Scheibenkante zwischen den Rohrflanschen eingeklemmt oder falsch zusammengedrückt wird.
Richten Sie die Flansche aus
Die Flansche sollten parallel und richtig zentriert sein. Das Ventil sollte nicht dazu verwendet werden, falsch ausgerichtete Rohre in Position zu ziehen.
Eine Fehlausrichtung kann das Gehäuse verformen, das Betriebsdrehmoment erhöhen oder dazu führen, dass die Scheibe die Rohrwand berührt.
Ziehen Sie die Schrauben gleichmäßig an
Schrauben sollten schrittweise über Kreuz angezogen werden. Dadurch wird die Klemmlast gleichmäßig um den Ventilkörper verteilt.
Bei einer manuellen Absperrklappe aus Thermoplast kann eine übermäßige Schraubenkraft das Gehäuse oder den Sitz verformen. Ningbo Baodi Plastic Valve Co., Ltd. bietet industrielle Kunststoffrohre, Formstücke und Ventile an, die gemäß koordinierter Verbindungsstandards ausgewählt werden können und so dazu beitragen, Maßabweichungen während der Installation zu reduzieren.
Überprüfen Sie den Disc-Abstand
Vor dem endgültigen Festziehen sollte die Scheibe vorsichtig gedreht werden, um sicherzustellen, dass sie das Rohr- oder Flanschinnere nicht berührt.
Nach der Installation sollte das Ventil geöffnet und wieder geschlossen werden, um einen reibungslosen Betrieb zu überprüfen.
Sicherer Betrieb und routinemäßige Wartung
Korrekte manuelle Bedienung
Der Bediener sollte den Griff oder das Handrad sanft drehen. Verlängerungsstangen sollten nur verwendet werden, wenn sie speziell für das Ventil zugelassen sind.
Übermäßige Krafteinwirkung kann zur Beschädigung der Welle, des Getriebes, der Scheibenverbindung oder des Ventilsitzes führen.
Regelmäßiger Betrieb
Bei einer manuellen Absperrklappe, die über einen längeren Zeitraum in einer Position verbleibt, kann es zu Sitzverklebungen, Korrosion oder Ablagerungen kommen.
Sofern die Systembedingungen dies zulassen, kann durch regelmäßiges Öffnen und Schließen sichergestellt werden, dass das Ventil weiterhin betriebsbereit ist.
Welle and Gearbox Inspection
Der Schachtbereich sollte auf äußere Leckagen überprüft werden. Getriebe sollten auf lockere Befestigungselemente, beschädigte Anzeigen und abnormalen Betriebswiderstand untersucht werden.
Eine erhebliche Änderung des Handraddrehmoments kann auf ein internes Problem hinweisen.
Sitz- und Scheibenprüfung
Der Sitz sollte auf Schnitte, Schwellungen, Verhärtungen und bleibende Verformungen überprüft werden. Die Scheibe sollte auf Korrosion, Kratzer und Beschichtungsschäden untersucht werden.
Ningbo Baodi Plastic Valve Co., Ltd. hat die Systemzertifizierungen ISO 9001, ISO 14001 und ISO 45001 erhalten. Diese Managementsysteme unterstützen eine stabile Herstellungs- und Prozesskontrolle, während regelmäßige Feldinspektionen nach Inbetriebnahme des Ventils weiterhin erforderlich sind.
Pipeline-Unterstützung
Das Ventil sollte kein übermäßiges Rohrleitungsgewicht tragen. Große Ventile erfordern möglicherweise eine unabhängige mechanische Unterstützung.
Vibrationen der Rohrleitung, Wärmeausdehnung und äußere Stöße sollten ebenfalls kontrolliert werden, um eine Belastung des Ventilkörpers zu verhindern.
Häufige Probleme mit manuellen Absperrklappen
Das Ventil ist schwer zu bedienen
Mögliche Ursachen: Übermäßige Sitzkompression, falsch ausgerichtete Rohrflansche, Störung der Scheibe im Rohr, kristallisiertes Medium, Sedimentansammlung, Wellenkorrosion oder Getriebeschaden.
Das Ventil darf nicht zwangsweise betätigt werden, bevor die Ursache für das erhöhte Drehmoment ermittelt wurde.
Leck am Schaft
Leckagen rund um die Welle können durch verschlissene Dichtungen, beschädigte Buchsen, Wellenkorrosion oder zu hohe Betriebstemperatur verursacht werden.
Das System sollte isoliert, drucklos gemacht und entleert werden, bevor Wartungsarbeiten durchgeführt werden.
Interne Leckage
Mögliche Ursachen: Beschädigung des Sitzes, Beschädigung der Scheibenkante, eingeschlossene Partikel, unvollständiges Schließen, chemische Unverträglichkeit, Verformung des Gehäuses oder falsches Betätigungsdrehmoment.
In korrosiven Systemen kann es allmählich zu einer Schwellung des Sitzes oder einem Angriff auf die Bandscheibenoberfläche kommen. Ningbo Baodi Plastic Valve Co., Ltd. hat Zehntausende von Unternehmen auf inländischen und internationalen Märkten beliefert, wo die langfristige Zuverlässigkeit der Ventile häufig sowohl von der Materialauswahl und der Installationsqualität als auch vom grundlegenden Ventildesign abhängt.
Lärm und Vibration
Hohe Strömungsgeschwindigkeit, übermäßiger Druckabfall oder längerer Betrieb an einer kleinen Öffnung können Geräusche und Vibrationen verursachen.
Kavitation and unstable downstream flow may also contribute. The operating point should be reviewed rather than treating the noise as an isolated mechanical problem.
Typische Anwendungen einer manuellen Absperrklappe
Wasseraufbereitung
Manuelle Absperrklappen werden in Rohwasser-, Filter-, Zirkulations- und Entwässerungsleitungen eingesetzt.
Ihre kompakte Bauweise ist besonders nützlich in Systemen mit großem Durchmesser, bei denen Ventilgewicht und Geräteraum kontrolliert werden müssen.
Chemische Verarbeitung
Thermoplastische manuelle Absperrklappenprodukte können für Säuren, alkalische Flüssigkeiten und andere korrosive Chemikalien ausgewählt werden, wenn die Gehäuse-, Scheiben-, Sitz- und Dichtungsmaterialien kompatibel sind.
Ningbo Baodi Plastic Valve Co., Ltd. entstand aus der Zhenhai Chemical Valve Factory und der Beilun Plastic Valve Factory. Seine frühe Verbindung mit der Produktion chemischer Ventile bietet eine praktische Grundlage für industrielle korrosionsbeständige Ventilanwendungen.
Bewässerungssysteme
Absperrklappen werden zur Hauptleitungsabsperrung, Abzweigisolierung und Filtersteuerung in Bewässerungsnetzen eingesetzt.
Mit einem manuellen Griff können Bediener große Rohrleitungen ohne externe elektrische, pneumatische oder hydraulische Energie steuern.
Kühl- und Umlaufwasser
Manuelle Absperrklappen sind in Kühlwasser-, Prozesswasser- und Zirkulationssystemen weit verbreitet.
Wenn das Wasser Korrosionsinhibitoren, Reinigungsmittel oder andere chemische Zusätze enthält, sollte die Sitzverträglichkeit überprüft werden.
Industrieausrüstung
Ein manuelles Absperrventil kann rund um Pumpen, Tanks, Filter, Wärmetauscher, Mischanlagen, Behandlungseinheiten und Prozessanlagen installiert werden.
Das Ventil ermöglicht die Isolierung einzelner Geräteabschnitte zur Reinigung, Inspektion, Reparatur oder zum Austausch.
Luft- und Niederdruckgassysteme
Absperrklappen können in der Belüftung, Luftaufbereitung und ausgewählten Niederdruck-Gasanwendungen eingesetzt werden.
Die erforderlichen Absperrleistungen und Mediensicherheitsbedingungen müssen vor der Installation bestätigt werden.
Häufig gestellte Fragen zu manuellen Absperrklappen
Kann eine manuelle Absperrklappe zur Durchflussregelung verwendet werden?
Zur moderaten Durchflussregulierung kann ein manuelles Absperrventil verwendet werden. Allerdings kann der Langzeitbetrieb bei einer sehr kleinen Öffnung zu hoher Geschwindigkeit, Vibrationen, Lärm und Sitzerosion führen.
Die Ventilgröße und der normale Betriebswinkel sollten entsprechend dem tatsächlichen Durchflussbereich ausgewählt werden.
Kann eine manuelle Absperrklappe eine vollständige Absperrung ermöglichen?
Eine richtig ausgewählte manuelle Absperrklappe mit weichem Sitz kann für eine zuverlässige Absperrung sorgen. Die tatsächliche Leckageleistung hängt vom Sitzmaterial, dem Zustand der Scheibe, dem Betriebsdruck und dem Schließmoment ab.
Spezifische Absperranforderungen sollten anhand der Ventilspezifikation bestätigt werden.
Kann das Ventil vertikal installiert werden?
Die meisten manuellen Absperrklappenprodukte können in horizontale oder vertikale Rohrleitungen eingebaut werden.
Bei Flüssigkeiten, die Partikel enthalten, sollten die Wellenrichtung und die Ausrichtung des Rohrs berücksichtigt werden, um die Ansammlung von Sedimenten um den unteren Teil der Scheibe herum zu reduzieren.
Warum bleibt die Scheibe im Strömungskanal?
Die Scheibe ist das rotierende Stellelement und fest im Rohr montiert. Dies ermöglicht eine kurze Gehäuselänge und ein geringes Gewicht des Ventils, verursacht jedoch auch einen gewissen Druckverlust.
Was ist der Unterschied zwischen Wafer- und Lug-Absperrklappen?
Ein Zwischenflanschventil wird mit Durchgangsschrauben zwischen zwei Rohrflanschen geklemmt. Ein Laschenventil verfügt über einzelne Gewindelaschen rund um das Gehäuse, sodass jeder Rohrflansch separat angeschlossen werden kann.
Ob ein Laschenventil für den Dead-End-Betrieb verwendet werden kann, hängt von seiner spezifischen Konstruktion und Druckstufe ab.
Kann eine manuelle Absperrklappe Flüssigkeiten verarbeiten, die Feststoffe enthalten?
Es kann für bestimmte Flüssigkeiten verwendet werden, die suspendierte Partikel enthalten. Partikelgröße, Härte, Konzentration und Absetzeigenschaften müssen jedoch berücksichtigt werden.
Partikel können zwischen der Scheibe und dem Sitz eingeschlossen werden oder Erosion verursachen, wenn das Ventil teilweise geöffnet ist.
Warum ist das Ventil schwer zu drehen?
Häufige Ursachen sind übermäßige Sitzreibung, Flanschfehlausrichtung, Rohrstörungen, Sedimente, chemische Kristallisation, Wellenkorrosion und Getriebeprobleme.
Es sollte keine zusätzliche Kraft angewendet werden, bis die Ursache identifiziert wurde.
Sollte die Disc während der Installation geöffnet oder geschlossen sein?
Normalerweise wird die Scheibe leicht geöffnet gehalten. Dadurch werden die Scheibenkante und der Sitz geschützt, während das Ventil positioniert und die Flanschschrauben festgezogen werden.
Kann eine manuelle Absperrklappe aus Kunststoff bei erhöhter Temperatur verwendet werden?
Es kann innerhalb des Nenntemperaturbereichs von Gehäuse, Sitz und Dichtungen verwendet werden. Der zulässige Druck nimmt normalerweise mit steigender Temperatur ab.
Ningbo Baodi Plastic Valve Co., Ltd. war eines der ersten inländischen Unternehmen, das CPVC in Rohrleitungsventilen in Industriequalität einsetzte und Materialoptionen für Anwendungen bot, die eine höhere Temperaturbeständigkeit als Standard-PVC erfordern.
Wie lange hält eine manuelle Absperrklappe?
Die Lebensdauer ist abhängig von Betriebsfrequenz, Medium, Druck, Temperatur, Strömungsgeschwindigkeit, Sitzmaterial, Installation und Wartung.
Ein Ventil im Einsatz mit sauberem Wasser kann deutlich länger halten als das gleiche Design im Einsatz mit abrasiven oder kristallisierenden Chemikalien.
Was verursacht interne Leckagen?
Interne Leckagen können durch Einschnitte im Sitz, Schäden an der Scheibe, eingeklemmte Fremdkörper, eine falsche Schließposition, inkompatible Materialien oder eine Verformung des Gehäuses verursacht werden.
Die Reinigung der Rohrleitung vor der Installation ist eine der wirksamsten Methoden, um frühzeitige Sitzschäden zu vermeiden.
Kann der Sitz ausgetauscht werden?
Einige Konstruktionen manueller Absperrklappen verfügen über austauschbare Sitze, während andere geklebte oder geformte Sitze verwenden.
Die Wartungsmethode hängt von der Struktur des Ventilkörpers und der Konstruktion der Sitzhaltung ab.
Spielt die Strömungsrichtung eine Rolle?
Viele konzentrische Absperrklappen sind für bidirektionalen Durchfluss geeignet. Exzentrische oder speziell konstruierte Ventile können eine bevorzugte Durchflussrichtung haben.
Alle mit dem Ventil gelieferten Durchflusspfeile oder Installationsanweisungen müssen befolgt werden.
Welche Informationen sind vor der Auswahl einer manuellen Absperrklappe erforderlich?
Zu den erforderlichen Informationen gehören Nenndurchmesser, Gehäuseform, Gehäusematerial, Scheibenmaterial, Wellenmaterial, Sitzmaterial, Dichtungsmaterial, Druckstufe, Betriebstemperatur, Prozessmedium, chemische Konzentration, erforderliche Durchflussrate, Anschlussstandard, Installationsrichtung, Betriebsmethode und erforderliche Absperrleistung.
Dank vollständiger Betriebsinformationen kann die ausgewählte manuelle Absperrklappe den tatsächlichen Rohrleitungsbedingungen und nicht nur dem Nenndurchmesser entsprechen.

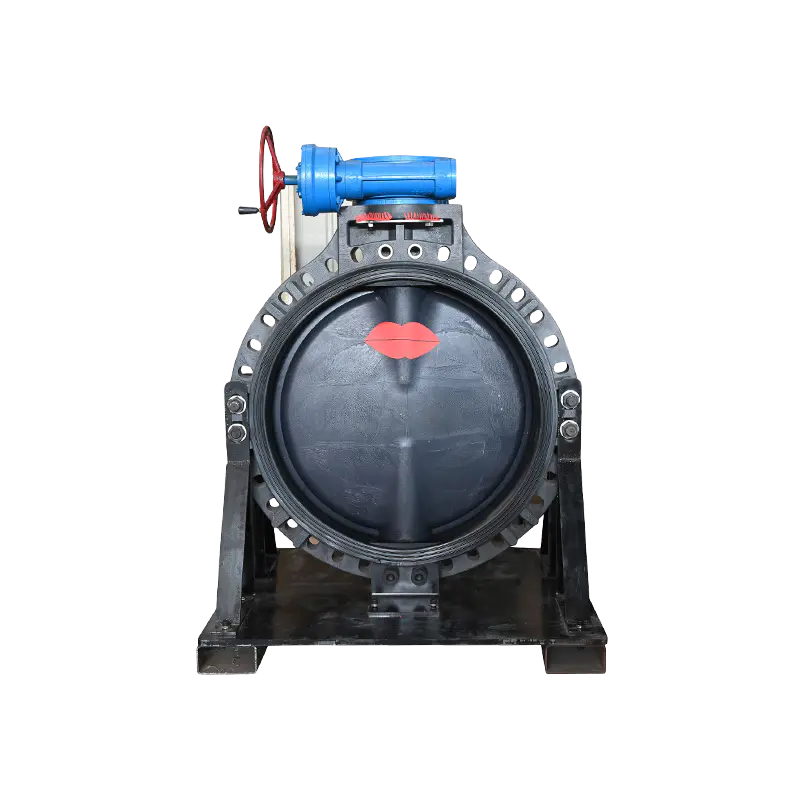

Durch den speziell entwickelten Sitz wurde die Dichtleistung verbessert. Verdickter Ventilkörper und Verstärkungsrippen, kein ho...
Durch den speziell entwickelten Sitz wurde die Dichtleistung verbessert. Verdickter Ventilkörper und Verstärkungsrippen, kein ho...
Erweiterte Scheiben- und Sitzvariante (FRPP, PPH, PVDF-Scheibe und EPDM oder FKM). Der Sitz gewährleistet eine hervorragende Korrosion...
Einfache nachgeschaltete Demontage. Das einzigartige Design ermöglicht einen vollständigen bidirektionalen Betrieb, ohne dass das Vent...
