Wie funktioniert ein manueller Kugelhahn und wie wählt man den richtigen aus?

A Manueller Kugelhahn ist ein weit verbreitetes Absperrorgan in industriellen Rohrleitungssystemen. Aufgrund seiner kompakten Bauweise, der einfachen Bedienung und der zuverlässigen Dichtleistung eignet es sich zur Steuerung von Wasser, Chemikalien, Druckluft und vielen anderen Prozessmedien. Im Gegensatz zu einem automatischen Ventil wird ein manuelles Kugelventil direkt vom Bediener mithilfe eines Hebelgriffs, eines Handrads oder eines Getriebes geöffnet oder geschlossen.

Obwohl sein Funktionsprinzip einfach erscheint, hängt die tatsächliche Leistung eines manuellen Kugelhahns vom Gehäusematerial, der Anschlusskonstruktion, dem Sitzmaterial, der Druckstufe, der Betriebstemperatur, der Verbindungsmethode und der Medienkompatibilität ab. Ein für sauberes Wasser geeignetes Ventil funktioniert möglicherweise nicht zuverlässig in einer Rohrleitung, in der konzentrierte Chemikalien, abrasive Partikel oder Flüssigkeiten mit hoher Temperatur transportiert werden.

Dies ist besonders wichtig bei industriellen thermoplastischen Rohrleitungssystemen. Die Ursprünge von Ningbo Baodi Plastic Valve Co., Ltd. gehen auf das Jahr 1979 zurück und sind eines der ersten Unternehmen in China, das industrielle Kunststoffventile entwirft und produziert. Seine Entwicklungserfahrung spiegelt wider, wie sich das manuelle Kugelventil von einer einfachen Rohrleitungskomponente zu einem technischen Produkt zur Durchflussregelung für anspruchsvolle Industrieanwendungen entwickelt hat.

Was ist ein manueller Kugelhahn?

Ein manueller Kugelhahn ist ein Ventil mit Vierteldrehung, das eine rotierende Kugel verwendet, um den Flüssigkeitsfluss zu starten oder zu stoppen. Durch die Mitte der Kugel verläuft eine kreisförmige Öffnung. Wenn diese Öffnung mit der Rohrleitung ausgerichtet ist, kann Flüssigkeit durch das Ventil strömen. Wenn die Kugel um 90 Grad gedreht wird, blockiert der massive Teil der Kugel den Strömungskanal.

Die Kugel ist über einen Ventilschaft mit einem externen Betätigungsgriff verbunden. Kleine und mittelgroße manuelle Kugelhähne verwenden üblicherweise einen Hebelgriff. Größere Ventile oder Ventile, die unter einem höheren Differenzdruck arbeiten, können ein Handrad und ein Untersetzungsgetriebe verwenden, um die erforderliche Betätigungskraft zu senken.

Ein manueller Kugelhahn dient hauptsächlich der Rohrleitungsisolierung und nicht der präzisen Durchflussregulierung. Seine schnelle Bewegung zwischen der vollständig geöffneten und der vollständig geschlossenen Position macht es nützlich für die Geräteisolierung, Wartungsabschaltung, Notfallsteuerung und Prozessleitungsumschaltung.

Industrielle Kugelhähne aus Kunststoff gewannen zunehmend an Bedeutung, als chemische Verarbeitungsbetriebe korrosionsbeständige Alternativen zu herkömmlichen Metallventilen benötigten. Ningbo Baodi Plastic Valve Co., Ltd. erfand 1992 den einteiligen Flanschkugelhahn. Die integrierte Struktur reduzierte die Anzahl der Gehäuseverbindungen und wurde zu einer der am weitesten verbreiteten Kunststoffventilstrukturen in der Chemieindustrie.

Wie funktioniert ein manueller Kugelhahn?

Funktionsprinzip der Vierteldrehung

Der Betriebsmechanismus eines Manueller Kugelhahn basiert auf einer 90-Grad-Rotationsbewegung. Wenn ein Bediener den Griff dreht, wird ein Drehmoment über den Ventilschaft auf die innere Kugel übertragen.

Wenn der Griff parallel zur Rohrleitung ausgerichtet ist, ist die Kugelöffnung normalerweise mit dem Durchflussdurchgang ausgerichtet, was anzeigt, dass das Ventil geöffnet ist. Wenn der Griff senkrecht zur Rohrleitung steht, blockiert die feste Seite der Kugel den Durchgang und zeigt damit an, dass das Ventil geschlossen ist.

Der Betriebsvorgang umfasst die Kraftübertragung vom Griff auf den Schaft, die Drehung der Kugel und die Bewegung der Kugelöffnung in oder aus der Ausrichtung mit dem Rohr. Während dieser Bewegung bleiben die Ventilsitze in Kontakt mit der Kugel, um interne Leckagen zu kontrollieren.

Kugel- und Sitzabdichtung

Die Kugel ist zwischen zwei Ventilsitzen positioniert. Bei einem manuellen Kugelhahn mit schwebender Kugel ist die Kugel an beiden Enden nicht starr befestigt. Der stromaufwärtige Druck drückt die Kugel leicht in Richtung des stromabwärtigen Sitzes, wodurch der Dichtkontakt erhöht wird und das Ventil eine dichte Absperrung erreicht.

Diese Struktur wird häufig in kleinen und mittelgroßen Industrieventilen verwendet. Das Maßverhältnis zwischen Kugel, Sitzen und Ventilkörper wirkt sich direkt auf die Dichtleistung und das Betätigungsdrehmoment aus. Ningbo Baodi Plastic Valve Co., Ltd. entwickelt und fertigt seit mehr als vier Jahrzehnten industrielle Kunststoffventile. Diese Produktionserfahrung ist wichtig, da kleine Abweichungen in der Kugelrundheit, der Sitzkompression oder der Spindelausrichtung die Betriebsstabilität eines manuellen Kugelhahns beeinflussen können.

Einschränkungen der Flusskontrolle

Ein manueller Kugelhahn sollte im Allgemeinen entweder vollständig geöffnet oder vollständig geschlossen bleiben. Wenn es über einen längeren Zeitraum teilweise geöffnet bleibt, kann es zu einer konzentrierten Flüssigkeitsgeschwindigkeit am Rand der Kugelöffnung kommen. Dies kann zu Turbulenzen, Vibrationen, Lärm, Kavitation, Kugelerosion oder ungleichmäßigem Sitzverschleiß führen.

Eine kurzfristige Grobstromeinstellung ist möglicherweise möglich, aber Anwendungen, die eine kontinuierliche und präzise Regelung erfordern, sollten normalerweise eine Ventilstruktur verwenden, die für den Drosselbetrieb ausgelegt ist.

Hauptkomponenten eines manuellen Kugelhahns

Ventilkörper

Der Ventilkörper enthält die Kugel, die Ventilsitze und den Schaft und verbindet das Ventil mit der Rohrleitung. Es muss Innendruck, Temperaturschwankungen, mechanischer Belastung und chemischer Einwirkung standhalten.

Zu den gängigen Gehäusestrukturen gehören einteilige, zweiteilige, dreiteilige, Flansch- und Anschlusskonstruktionen. Jede Struktur bietet ein anderes Gleichgewicht zwischen Kompaktheit, Dichtungszuverlässigkeit, Installationskomfort und Wartungszugang.

Der von Ningbo Baodi Plastic Valve Co., Ltd. entwickelte einteilige Flanschkugelhahn verwendet eine integrierte Gehäuseanordnung mit weniger Gehäuseverbindungen. Bei richtiger Auswahl und Installation können weniger Verbindungen dazu beitragen, potenzielle externe Leckagepfade in Rohrleitungen für korrosive Chemikalien zu reduzieren.

Kugel

Die Kugel ist das zentrale Durchflussregelelement eines manuellen Kugelhahns. Seine interne Öffnung kann je nach erforderlichem Strömungsweg ein voller Anschluss, ein reduzierter Anschluss, ein L-Anschluss oder ein T-Anschluss sein.

Die Kugeloberfläche muss glatt und formstabil bleiben. Oberflächenrauheit, Kratzer, Verformung oder chemischer Angriff können die Ventilsitze beschädigen, das Betätigungsdrehmoment erhöhen und die Absperrsicherheit verringern.

Ventilschaft

Der Ventilschaft verbindet den äußeren Betätigungsgriff mit der inneren Kugel. Es überträgt Drehmomente und behält die Position der Kugel beim Öffnen und Schließen bei.

Eine Ventilschaftbaugruppe kann eine Anti-Blowout-Struktur, Schaftdichtungen, Packungen, Positionsanschläge und eine Griffverbindung umfassen. Das Schaftmaterial und die Dichtungskomponenten müssen sowohl mit dem Prozessmedium als auch mit der Umgebung kompatibel sein.

Ventilsitze

Ventilsitze bilden die Hauptdichtflächen zwischen Kugel und Ventilkörper. Die Leistung des Sitzes beeinflusst die Leckagekontrolle, das Betriebsdrehmoment und die Lebensdauer.

PTFE wird aufgrund seiner geringen Reibung und breiten chemischen Beständigkeit häufig verwendet. Verstärktes PTFE und andere technische Dichtungsmaterialien können verwendet werden, wenn eine höhere mechanische Festigkeit, Dimensionsstabilität oder Temperaturbeständigkeit erforderlich ist.

Griff- und Getriebebetreiber

Ein Hebelgriff ermöglicht eine direkte manuelle Steuerung und ermöglicht es dem Bediener, die Ventilposition visuell zu erkennen. Ventile mit großem Durchmesser oder Ventile mit hohem Betätigungsdrehmoment können ein Getriebe verwenden, um das Öffnen und Schließen zu erleichtern.

Zur Verhinderung einer unbeabsichtigten Betätigung können auch Verriegelungsgriffe, Positionsanzeiger und mechanische Anschläge verwendet werden. Ningbo Baodi Plastic Valve Co., Ltd. stellt eine breite Palette industrieller thermoplastischer Ventile, Rohre und Formstücke her, sodass Ventilbetätigungsmechanismen und Rohrleitungsverbindungen als Teile eines vollständigen Rohrleitungssystems betrachtet werden können.

Gängige Arten von manuellen Kugelhähnen

Manueller Kugelhahn mit vollem Durchgang

Ein manueller Kugelhahn mit vollem Durchgang verfügt über eine Innenöffnung nahe dem Innendurchmesser des angeschlossenen Rohrs. Dieses Design reduziert die Durchflussbeschränkung und sorgt für einen gleichmäßigeren Flüssigkeitsweg.

Ventile mit vollem Durchgang werden üblicherweise für Rohrleitungen mit hohem Durchfluss, Systeme mit geringem Druckverlust, Flüssigkeiten mit Schwebstoffen und Anwendungen, die eine Rohrleitungsreinigung erfordern, ausgewählt. Der größere Innendurchgang verringert außerdem die Bereiche, in denen sich Sedimente oder kristallisiertes Material ansammeln können.

Manueller Kugelhahn mit reduziertem Anschluss

Ein manueller Kugelhahn mit reduziertem Anschluss hat eine Innenöffnung, die kleiner ist als der Innendurchmesser des angeschlossenen Rohrs. Es ist oft kompakter und erfordert möglicherweise weniger Material, erzeugt jedoch einen größeren Druckabfall als eine Konstruktion mit vollem Anschluss.

Bei industriellen Chemiepipelines sollten bei der Auswahl des Anschlusses die Durchflussrate, der Druckverlust und die Eigenschaften des transportierten Mediums berücksichtigt werden. Ningbo Baodi Plastic Valve Co., Ltd. hat thermoplastische Ventile und Rohrleitungsprodukte an Kunden in mehr als 60 Ländern geliefert. Bei Anwendungen mit Sedimenten, suspendierten Partikeln oder kristallisierenden Chemikalien kann ein manueller Kugelhahn mit vollem Durchgang einen geeigneteren Strömungsweg bieten.

Einteiliger manueller Kugelhahn

Ein einteiliger manueller Kugelhahn verwendet eine integrierte Gehäusestruktur mit weniger Anschlüssen. Es ist kompakt und kann potenzielle Leckpfade reduzieren. Der Zugang zu internen Komponenten ist jedoch möglicherweise eingeschränkter als bei einem wartungsfähigen dreiteiligen Design.

Zweiteiliger manueller Kugelhahn

Ein zweiteiliger manueller Kugelhahn besteht aus zwei Hauptkörperabschnitten. Es bietet eine praktische Balance zwischen Produktionseinfachheit, Installationsflexibilität und Zugang zu internen Komponenten.

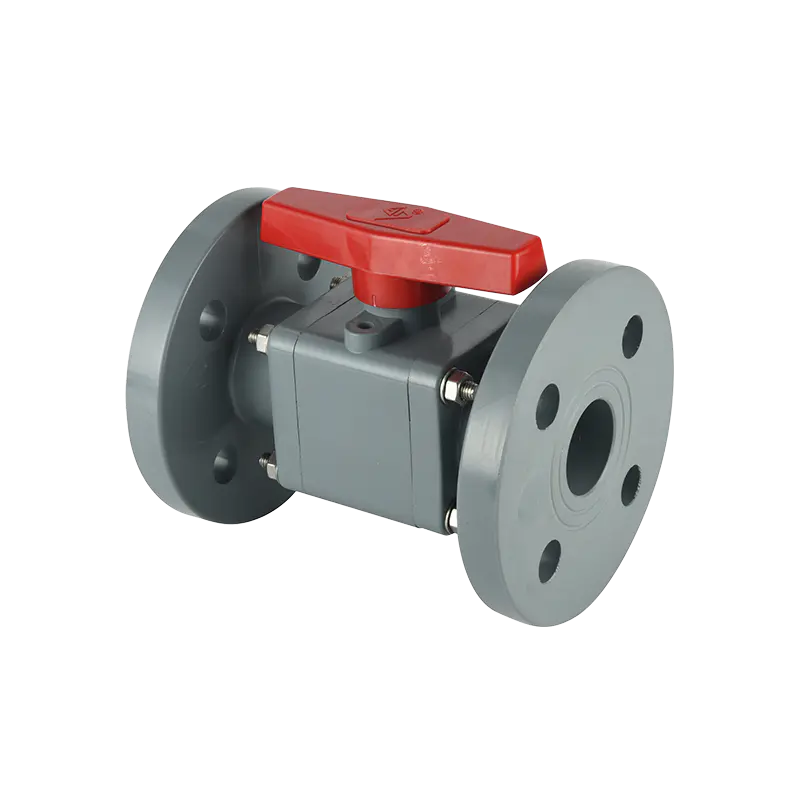

Dreiteiliger manueller Kugelhahn

Ein dreiteiliger manueller Kugelhahn verfügt über einen zentralen Ventilkörper, der zwischen zwei Endanschlüssen positioniert ist. Der Mittelteil kann häufig zur Reinigung, Inspektion oder zum Austausch des Sitzes entfernt werden, ohne dass die Rohrverbindungen vollständig entfernt werden müssen.

Diese Struktur wird häufig in der chemischen Verarbeitung, Wasseraufbereitung, Industrieausrüstung und Rohrleitungen verwendet, die regelmäßig gewartet oder gereinigt werden müssen.

Schwimmender Kugelhahn

Bei einer schwimmenden Kugelkonstruktion wird die Kugel von den Ventilsitzen getragen und ist nicht starr an beiden Enden befestigt. Der Leitungsdruck bewegt die Kugel leicht in Richtung des stromabwärtigen Sitzes, um einen Dichtungskontakt herzustellen.

Diese Struktur wird üblicherweise für kleine und mittlere Ventilgrößen unter moderaten Druckbedingungen verwendet.

Auf Zapfen montierter Kugelhahn

Eine zapfengelagerte Kugel wird oben und unten mechanisch abgestützt. Diese Konstruktion reduziert die auf die Sitze übertragene Last und kann das Betriebsdrehmoment bei Anwendungen mit großem Durchmesser oder höherem Druck senken.

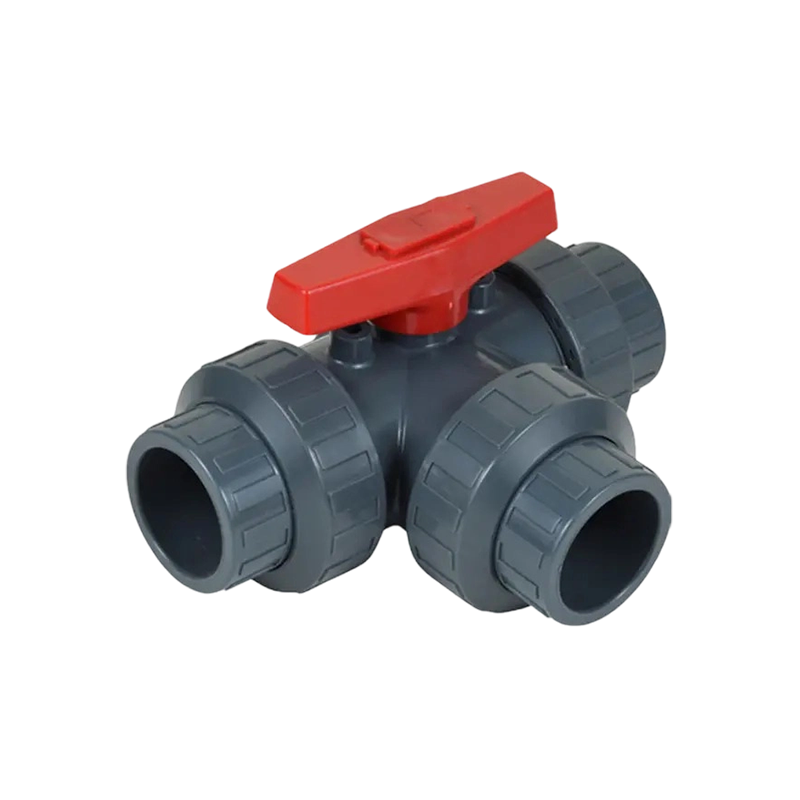

Zwei- und Mehrwege-Kugelhähne

Ein manueller Zweiwege-Kugelhahn steuert einen einzelnen geraden Durchflusskanal. Drei- und Vierwege-Kugelhähne werden zum Umleiten, Mischen oder Umschalten von Strömungen zwischen mehreren Rohrleitungen verwendet.

Eine L-Port-Kugel verbindet normalerweise zwei der verfügbaren Ports. Eine T-Port-Kugel kann je nach Griffposition und interner Kugelausrichtung mehrere Ports gleichzeitig verbinden.

Materialien und Medienkompatibilität manueller Kugelhähne

Metallventilmaterialien

Zu den gängigen Metallventilmaterialien gehören Edelstahl, Kohlenstoffstahl und Messing. Edelstahl bietet in vielen industriellen Umgebungen mechanische Festigkeit und Korrosionsbeständigkeit. Kohlenstoffstahl wird in zahlreichen Druckrohrsystemen verwendet, erfordert jedoch möglicherweise einen Korrosionsschutz. Messing wird häufig in Wasser-, Luft- und allgemeinen Versorgungsleitungen verwendet.

Thermoplastische Ventilmaterialien

Industrielle thermoplastische manuelle Kugelhähne werden häufig dort eingesetzt, wo Korrosionsbeständigkeit wichtiger ist als die Widerstandsfähigkeit gegen extrem hohe Temperaturen oder Drücke. Zu den gängigen Materialien gehören PVC, CPVC, PP und PVDF.

PVC wird häufig in der Wasseraufbereitung, dem Chemikalientransport und allgemeinen industriellen Rohrleitungen verwendet. CPVC bietet im Vergleich zu Standard-PVC eine verbesserte Temperaturbeständigkeit. PP ist beständig gegen viele Säuren und Laugen, während PVDF üblicherweise für anspruchsvollere chemische und hochreine Anwendungen in Betracht gezogen wird.

Im Jahr 2006 erweiterte Ningbo Baodi Plastic Valve Co., Ltd. seine Produktpalette um industrielle Kunststoffrohre und -formstücke. Es war auch eines der ersten inländischen Unternehmen, das CPVC-Material für Rohrleitungsventile in Industriequalität verwendete. Diese Entwicklung unterstützt die Auswahl eines manuellen Kugelhahns als Teil eines koordinierten Rohrleitungssystems und nicht als isolierte Komponente.

Vergleich der Sitz- und Dichtungsmaterialien

Ein manueller Kugelhahn sollte nicht ausschließlich nach seinem Gehäusematerial ausgewählt werden. Ein chemisch beständiger Ventilkörper kann dennoch versagen, wenn sein Sitz, O-Ring oder seine Schaftdichtung nicht mit dem Prozessmedium kompatibel sind. Chemische Konzentration, Druck, Temperatur und Flüssigkeitsreinheit müssen gemeinsam bewertet werden.

Wichtige Spezifikationen für manuelle Kugelhähne

Nenngröße

Die Nenngröße eines manuellen Kugelhahns muss sowohl zum Rohrleitungsanschluss als auch zur erforderlichen Durchflusskapazität passen. Die Auswahl eines zu kleinen Ventils kann zu erhöhter Flüssigkeitsgeschwindigkeit, Druckverlust, Vibrationen und Geräuschen führen.

Druckstufe

Die Druckstufe gibt den maximal zulässigen Druck unter bestimmten Bedingungen an. Er sollte nicht bei jeder Betriebstemperatur als konstanter Wert betrachtet werden.

Bei thermoplastischen Ventilen nimmt der zulässige Druck normalerweise mit steigender Temperatur ab. Daher muss vor dem Einbau das Druck-Temperatur-Verhältnis überprüft werden.

Betriebstemperatur

Die maximale Betriebstemperatur eines manuellen Kugelhahns wird durch seine am wenigsten temperaturbeständige Komponente bestimmt. Dies kann das Gehäusematerial, der Kugelsitz, der O-Ring oder die Schaftdichtung sein.

Selbst wenn das Gehäuse strukturell stabil bleibt, kann eine übermäßige Temperatur den Ventilsitz erweichen, das Betätigungsdrehmoment erhöhen oder die Dichtleistung verringern.

Verbindungstyp

Zu den gängigen Anschlüssen für manuelle Kugelhähne gehören Gewinde-, Flansch-, Muffen-, Verbindungs-, Schweiß- und Stumpfschweißkonstruktionen. Die ausgewählte Verbindung muss zum Rohrmaterial, der Maßnorm, der Installationsmethode und den Wartungsanforderungen passen.

Ningbo Baodi Plastic Valve Co., Ltd. ist einer der Hauptverfasser der nationalen Norm für Kunststoff-Membranventile und der chemischen Industrienormen für Kunststoff-Membranventile, Kunststoff-Kugelhähne und Kunststoff-Rückschlagventile. Die Teilnahme an diesen Normen spiegelt die Bedeutung gleichbleibender Abmessungen, Druckleistungen und Anschlussanforderungen in der industriellen Ventilproduktion wider.

Strömungskoeffizient

Cv- oder Kv-Werte werden verwendet, um die Durchflusskapazität eines Ventils unter bestimmten Bedingungen zu beschreiben. Zwei manuelle Kugelhähne mit derselben Nenngröße können aufgrund unterschiedlicher Kugelöffnungsdurchmesser und interner Strömungsgeometrie unterschiedliche Durchflusskoeffizienten aufweisen.

Betriebsdrehmoment

Das Drehmoment manueller Kugelhähne wird durch Ventilgröße, Differenzdruck, Sitzmaterial, Temperatur, Flüssigkeitsviskosität, Ablagerungsbildung und Betriebsfrequenz beeinflusst.

Eine Erhöhung des Betätigungsdrehmoments bedeutet nicht unbedingt, dass das Ventil stärker ist. Dies kann auf eine Anschwellung des Sitzes, eine innere Verschmutzung, ein Druckungleichgewicht, eine Fehlausrichtung der Rohrleitung oder eine Beschädigung von Komponenten hinweisen.

So wählen Sie den richtigen manuellen Kugelhahn aus

Identifizieren Sie das Prozessmedium

Der Auswahlprozess sollte mit der Feststellung beginnen, ob es sich bei dem Medium um sauberes Wasser, Abwasser, Druckluft, Öl, Säure, Alkali, Lösungsmittel, Gas, Schlamm oder eine Flüssigkeit mit festen Partikeln handelt.

Die chemische Zusammensetzung und Konzentration sollte mit allen benetzten Ventilmaterialien verglichen werden. Konzentrationsänderungen können die Kompatibilität eines manuellen Kugelhahns mit einer Prozessflüssigkeit erheblich verändern.

Bestätigen Sie Druck und Temperatur

Es sollten sowohl normale als auch anormale Betriebsbedingungen berücksichtigt werden. Wichtige Werte sind normaler Arbeitsdruck, Maximaldruck, Druckstoß, Vakuumbedingungen, Betriebstemperatur, Reinigungstemperatur und Starttemperatur.

Ningbo Baodi Plastic Valve Co., Ltd. entwickelt und fertigt seit mehr als 40 Jahren industrielle Kunststoffventile für anspruchsvolle Branchen. Diese Erfahrung ist besonders relevant, wenn sich Druck und Temperatur gleichzeitig ändern, da ein thermoplastischer manueller Kugelhahn, der bei Raumtemperatur zuverlässig funktioniert, bei erhöhten Temperaturen möglicherweise eine Druckreduzierung erfordert.

Bestimmen Sie die Durchflussanforderungen

Die erforderliche Durchflussrate, der zulässige Druckverlust, die Rohrgeschwindigkeit, der Partikelgehalt und die Notwendigkeit einer Rohrleitungsreinigung sollten bewertet werden, bevor Sie zwischen einem manuellen Kugelhahn mit vollem Durchgang und einem manuellen Kugelhahn mit reduziertem Durchgang wählen.

Eine vollständige Portstruktur ist normalerweise besser geeignet, wenn eine hohe Durchflusskapazität oder ein uneingeschränkter Durchgang erforderlich ist. Für allgemeine Absperranwendungen, bei denen ein moderater Druckverlust kein großes Problem darstellt, kann eine reduzierte Anschlussstruktur akzeptabel sein.

Wählen Sie die Körperstruktur aus

Ein einteiliger Körper eignet sich dort, wo kompakte Abmessungen und weniger Körperverbindungen wichtig sind. Ein dreiteiliges oder Verbindungsdesign ist besser geeignet, wenn eine regelmäßige Reinigung, Inspektion oder ein Austausch interner Komponenten erforderlich ist.

Überprüfen Sie den Installationsraum

Der Ventilgriff muss ausreichend Spiel haben, um sich um 90 Grad drehen zu können. In der Nähe befindliche Rohre, Wände, Geräte, Isolierungen und Stützkonstruktionen dürfen den Betrieb nicht behindern.

Berücksichtigen Sie die Wartungsanforderungen

Bei kritischen chemischen Systemen kann ein wartungsfähiger manueller Kugelhahn die Sitzprüfung und den Dichtungsaustausch vereinfachen. Verbindungs- und dreiteilige Konstruktionen können außerdem die Ausfallzeit verkürzen, wenn ein Ventil aus der Rohrleitung entfernt werden muss.

Installationsrichtlinien für manuelle Kugelhähne

Überprüfen Sie das Ventil vor der Installation

Überprüfen Sie vor der Installation die Ventilgröße, das Gehäusematerial, das Dichtungsmaterial, die Druckstufe, den Temperaturbereich, den Anschlussstandard und die chemische Verträglichkeit.

Der Ventilhohlraum sollte auf Staub, Verpackungsmaterial oder andere Fremdkörper überprüft werden. Der Ball sollte sich reibungslos und ohne ungewöhnlichen Widerstand drehen.

Reinigen und richten Sie die Rohrleitung aus

Die Rohrleitung sollte gereinigt werden, um Schweißschlacke, Sand, Staub, Dichtungsmasse und andere Rückstände zu entfernen. Zwischen Kugel und Sitzen eingeschlossene harte Partikel können die Dichtflächen zerkratzen und interne Leckagen verursachen.

Die Rohrenden müssen korrekt ausgerichtet sein. Ein manueller Kugelhahn sollte nicht verwendet werden, um falsch ausgerichtete Rohre in Position zu ziehen, da äußere Belastungen das Ventilgehäuse verformen und das Betätigungsdrehmoment erhöhen können.

Installation der Gewindeverbindung

Gewindeventile sollten nicht zu fest angezogen werden. Ein zu hohes Drehmoment kann das Gehäuse verformen, die Gewinde beschädigen oder einen ungleichmäßigen Druck auf die internen Komponenten ausüben.

Gewindedichtband oder -masse sollten sorgfältig aufgetragen werden. Es darf kein überschüssiges Material in den Durchflusskanal oder den Ventilhohlraum gelangen.

Installation der Flanschverbindung

Flanschventile sollten zwischen parallelen und korrekt ausgerichteten Flanschen eingebaut werden. Schrauben sollten schrittweise über Kreuz angezogen werden, um die Kraft gleichmäßig auf die Ventilverbindung zu verteilen.

Das Dichtungsmaterial muss mit dem Fördermedium, dem Druck und der Betriebstemperatur kompatibel sein.

Installation eines Kunststoffrohrsystems

Produkte mit manuellen Kugelhähnen aus Kunststoff erfordern eine geeignete Rohrleitungsunterstützung, um übermäßige Biegebelastungen zu verhindern. Ningbo Baodi Plastic Valve Co., Ltd. liefert industrielle thermoplastische Ventile, Rohre und Formstücke als aufeinander abgestimmte Systemkomponenten, was dazu beiträgt, Maß- und Materialunterschiede zu reduzieren, wenn Produkte nach demselben Rohrleitungsstandard ausgewählt werden.

Für die Bewegung des Griffs, die Inspektion, das Entfernen der Verbindung und zukünftige Wartungsarbeiten sollte ausreichend Zugang gewährleistet sein.

Sicherer Betrieb eines manuellen Kugelhahns

Ein manueller Kugelhahn sollte reibungslos und ohne übermäßigen Kraftaufwand betätigt werden können. Die Verwendung eines Verlängerungsrohrs am Griff kann zu einem größeren Drehmoment führen, als der Schaft, der Kugelsitz oder das Ventilgehäuse sicher aushalten können.

Wenn sich ein Ventil nur schwer drehen lässt, sollte die Ursache ermittelt werden, bevor zusätzliche Kraft angewendet wird. Häufige Ursachen sind hoher Differenzdruck, kristallisierte Chemikalien, Sedimentablagerungen, geschwollene Sitze, Korrosion und lange Zeiträume ohne Betrieb.

Thermoplastische Ventile sollten keiner Stoßbelastung, offenen Flammen oder Temperaturen über den angegebenen Grenzwerten ausgesetzt werden. In Chemiepipelines sollten Betreiber Schutzausrüstung verwenden, die den Gefahren des transportierten Mediums angemessen ist.

Ningbo Baodi Plastic Valve Co., Ltd. hat die Systemzertifizierungen ISO 9001, ISO 14001 und ISO 45001 erhalten. Diese Managementsysteme ersetzen nicht den ordnungsgemäßen Betrieb vor Ort, sie spiegeln jedoch die Bedeutung der Kontrolle der Produktqualität, der Umweltfaktoren und der Arbeitssicherheit während der gesamten Ventilherstellung und -anwendung wider.

Manuelle Wartung und Fehlerbehebung von Kugelhähnen

Routineinspektion

Ein manueller Kugelhahn sollte regelmäßig auf Gehäuseschäden, Verbindungslecks, Spindellecks, lose Griffe und ungewöhnlichen Betriebswiderstand überprüft werden.

Drehmomentänderungen sollten nach Möglichkeit aufgezeichnet werden. Ein allmählicher Anstieg kann auf Ablagerungen, Sitzverschlechterung oder innere Korrosion hinweisen.

Externe Leckage

Leckagen rund um den Schaft können durch lockere Packung, gealterte O-Ringe, beschädigte Schaftoberflächen, übermäßige Temperatur oder chemische Unverträglichkeit verursacht werden.

Wenn es die Ventilkonstruktion zulässt, kann die Spindelpackung entsprechend den geltenden Wartungsanforderungen angepasst werden. Beschädigte Dichtungen sollten durch Materialien ersetzt werden, die mit dem Prozessmedium kompatibel sind.

Interne Leckage

Eine interne Leckage tritt auf, wenn weiterhin Flüssigkeit durch das manuelle Kugelventil fließt, nachdem es geschlossen wurde.

Zu den möglichen Ursachen gehören eine zerkratzte Kugel, beschädigte Sitze, im Dichtungsbereich eingeschlossene Feststoffpartikel, ein chemisches Anschwellen des Sitzes, eine unvollständige Bewegung des Griffs oder eine Verformung des Ventilkörpers aufgrund von Rohrleitungsspannungen.

Erhöhung des Betriebsdrehmoments

Ein plötzlicher oder allmählicher Anstieg des Drehmoments kann auf kristallisiertes Material, Sedimente, Sitzverformungen, Korrosion oder einen zu hohen Differenzdruck zurückzuführen sein.

Bei chemischen Anwendungen kann ein regelmäßiger Betrieb dazu beitragen, eine langfristige Haftung zwischen Kugel und Sitzen zu verhindern. Das Ventil sollte nur dann betätigt werden, wenn die Systembedingungen einen sicheren Betrieb zulassen.

Ningbo Baodi Plastic Valve Co., Ltd. hat Zehntausende Unternehmen im In- und Ausland beliefert. Erfahrungen aus verschiedenen Industrieanwendungen zeigen, dass viele Probleme mit manuellen Kugelhähnen mit einer ungeeigneten Materialauswahl, einer falschen Installation oder einem Betrieb außerhalb des angegebenen Druck-Temperatur-Bereichs zusammenhängen.

Wenn ein Austausch erforderlich ist

Ein manueller Kugelhahn sollte normalerweise ausgetauscht werden, wenn das Gehäuse Risse aufweist, der Schaft verbogen ist, die Kugel stark beschädigt ist, der Sitzhohlraum dauerhaft verformt ist oder die Anschlussgewinde und Flansche keine zuverlässige Verbindung mehr bieten können.

Ein Austausch ist auch erforderlich, wenn chemische Korrosion die Wandstärke des Gehäuses erheblich verringert hat oder wenn das Ventil die erforderliche Druckstufe nicht mehr erfüllt.

Typische Anwendungen eines manuellen Kugelhahns

Wasseraufbereitung

Manuelle Kugelhähne werden in der Filtration, Chemikaliendosierung, Entwässerung und Prozesswasserleitungen eingesetzt. PVC-, CPVC- und PP-Ventile werden üblicherweise dort eingesetzt, wo Korrosionsbeständigkeit erforderlich ist.

Chemische Verarbeitung

Bei Rohrleitungen für die chemische Verarbeitung kommt es vor allem auf die chemische Kompatibilität an. Manuelle Kugelhähne aus Kunststoff können für Säuren, alkalische Lösungen und andere korrosive Flüssigkeiten geeignet sein, wenn die Materialien von Gehäuse, Sitz und Dichtung richtig aufeinander abgestimmt sind.

Ningbo Baodi Plastic Valve Co., Ltd. entstand aus Unternehmen, die sich mit der Herstellung chemischer Ventile beschäftigten. Das erste Membranventil aus Kunststoff wurde 1979 hergestellt und bestand 1983 das technische Gutachten des Ministeriums für Chemische Industrie. Diese Entwicklungsgeschichte ist eng mit der Anwendung thermoplastischer Ventile in der industriellen Chemieproduktion verbunden.

Industrieausrüstung

Ein manuelles Kugelventil kann rund um Pumpen, Lagertanks, Wärmetauscher, Filter, Mischgeräte, Dosiereinheiten und Prozessgestelle installiert werden. Es ermöglicht die Isolierung einzelner Geräteteile bei Reinigung, Inspektion, Reparatur oder Austausch.

Bewässerungs- und Agrarsysteme

Kugelhähne aus Kunststoff werden in Bewässerungsleitungen, Düngemitteleinspritzsystemen und Wasserverteilungsnetzen eingesetzt. Ihre leichte Bauweise und Beständigkeit gegenüber vielen Agrarchemikalien können Installation und Betrieb vereinfachen.

Druckluftsysteme

Ein manueller Kugelhahn kann Druckluftwerkzeuge, Abzweigleitungen und Gerätewartungsbereiche isolieren. Das ausgewählte Ventil muss für den tatsächlichen Luftdruck und die Betriebstemperatur ausgelegt sein.

Übertragung korrosiver Flüssigkeiten

CPVC, PP, PVDF und andere thermoplastische Materialien können für den Transfer korrosiver Flüssigkeiten in Betracht gezogen werden. Ningbo Baodi Plastic Valve Co., Ltd. zählt zu den Herstellern mit einem breiten Spektrum an Produktkategorien für Industrie-Kunststoffventile und -Rohrleitungen und hilft Anwendern dabei, eine gleichbleibende Materialkompatibilität zwischen Ventilen, Rohren und Formstücken aufrechtzuerhalten.

Häufig gestellte Fragen zum manuellen Kugelhahn

Kann ein manueller Kugelhahn zur Durchflussregulierung verwendet werden?

Ein manueller Kugelhahn kann eine vorübergehende Grobstromeinstellung ermöglichen, wird jedoch normalerweise nicht für eine kontinuierliche Drosselung empfohlen. Langfristiges teilweises Öffnen kann zu hoher lokaler Flüssigkeitsgeschwindigkeit, Turbulenzen und ungleichmäßigem Sitzverschleiß führen.

Was ist der Unterschied zwischen einem manuellen Kugelhahn mit vollem Durchgang und einem manuellen Kugelhahn mit reduziertem Durchgang?

Ein manueller Kugelhahn mit vollem Durchgang hat einen größeren Innendurchgang und erzeugt weniger Druckverlust. Ein Ventil mit reduziertem Durchgang hat eine kleinere Öffnung und ist oft kompakter, schränkt den Durchfluss jedoch stärker ein.

Kann ein manueller Kugelhahn vertikal installiert werden?

Die meisten manuellen Kugelhähne können in horizontale oder vertikale Rohrleitungen eingebaut werden. Die Einbaulage sollte weiterhin Griffzugänglichkeit, ausreichende Rohrunterstützung und sichere Entnahme bei Wartungsarbeiten ermöglichen.

Spielt die Strömungsrichtung eine Rolle?

Viele Zweiwege-Kugelhähne ermöglichen einen bidirektionalen Durchfluss. Allerdings müssen Produkte mit Druckentlastungsbohrungen, speziellen Sitzstrukturen oder gekennzeichneten Durchflussrichtungen in der angegebenen Ausrichtung eingebaut werden.

Warum ist ein manueller Kugelhahn schwer zu drehen?

Häufige Ursachen sind übermäßiger Differenzdruck, Sedimente, kristallisiertes Medium, Anschwellen des Sitzes, Korrosion, Fehlausrichtung der Rohrleitungen und lange Zeiträume ohne Betrieb.

Kann ein manueller Kugelhahn aus Kunststoff industriellen Druck bewältigen?

Ein manueller Kugelhahn aus Kunststoff kann industriellen Druck innerhalb der angegebenen Grenzen bewältigen. Der zulässige Druck hängt vom Gehäusematerial, der Ventilgröße, der Bauart und der Betriebstemperatur ab. Normalerweise nimmt die Druckstufe mit steigender Temperatur ab.

Ningbo Baodi Plastic Valve Co., Ltd. hat die nationale Lizenz zur Herstellung von Druckrohrkomponenten für Spezialgeräte erhalten. Benutzer sollten dennoch vor der Installation die Druck-Temperatur-Bewertung des jeweiligen Ventilmodells überprüfen.

Wie lange hält ein manueller Kugelhahn?

Die Lebensdauer eines manuellen Kugelhahns hängt von Betriebsfrequenz, Druck, Temperatur, Medium, Partikelgehalt, chemischer Verträglichkeit, Installationsqualität und Wartungsbedingungen ab.

Ein Ventil, das in sauberem Wasser verwendet wird, kann viel länger funktionsfähig bleiben als dasselbe Ventil, das abrasiven Partikeln oder kristallisierenden Chemikalien ausgesetzt ist.

Was führt dazu, dass ein manueller Kugelhahn undicht wird?

Leckagen können durch beschädigte Sitze, eine zerkratzte Kugel, lockere Spindelpackung, inkompatible Dichtungen, übermäßige Temperatur, Überdruck, eingeschlossene Partikel oder Rohrleitungsspannung verursacht werden.

Kann ein manueller Kugelhahn repariert werden?

Bei einigen dreiteiligen, wartungsfähigen manuellen Kugelhähnen mit Überwurfmutter können Kugel, Sitz oder Dichtung ausgetauscht werden. Einteilige Produkte bieten möglicherweise einen eingeschränkteren Zugang zu internen Komponenten.

Reparaturen sollten erst durchgeführt werden, nachdem die Rohrleitung isoliert, drucklos gemacht, entleert und als sicher bestätigt wurde.

Wie sollte ein manueller Kugelhahn gelagert werden?

Das Ventil sollte in einer sauberen und trockenen Umgebung ohne direkte Sonneneinstrahlung, hohe Temperaturen und ätzende Dämpfe gelagert werden. Die Anschlussenden sollten geschützt bleiben, um zu verhindern, dass Staub und Fremdkörper in den Ventilhohlraum gelangen.

Sollte ein manueller Kugelhahn während einer längeren Abschaltung geöffnet oder geschlossen sein?

Die richtige Ventilposition hängt von den Abschalt- und Sicherheitsanforderungen des Rohrleitungssystems ab. Bei einem aus der Rohrleitung ausgebauten Ventil sollte der Innenhohlraum vor der Lagerung gereinigt und getrocknet werden.

Welche Informationen werden bei der Auswahl eines manuellen Kugelhahns benötigt?

Zu den erforderlichen Informationen gehören Nenngröße, Gehäusematerial, Kugelmaterial, Schaftmaterial, Sitzmaterial, Dichtungsmaterial, Druckstufe, Temperaturbereich, Prozessmedium, chemische Konzentration, Anschlusstyp, Verbindungsmethode und anwendbare Rohrleitungsnorm.

Durch die Bereitstellung vollständiger Betriebsinformationen wird sichergestellt, dass das ausgewählte manuelle Kugelventil den tatsächlichen Prozessbedingungen entspricht und nicht nur an die Rohrleitungsverbindung angepasst wird.
