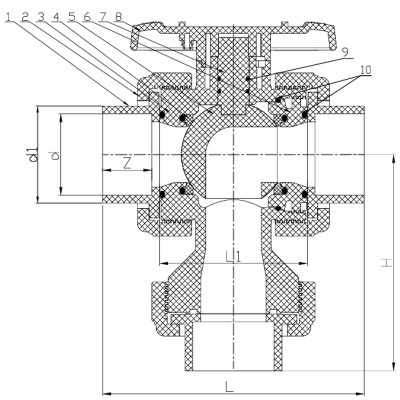

Dreiwege-Kugelhähne (vertikaler Typ) vereinen zwei Strömungsmuster in einem einzigen Ventilkörper und ersetzen die beiden Kugelhähne und T-Stücke, die sonst bei einer herkömmlichen Anordnung erforderlich wären, wodurch die Rohrleitungen kompakter werden und sowohl die Materialkosten als auch der Installationsraum reduziert werden.
Hauptmerkmale:
• Ein einziger Ventilkörper übernimmt Umleitungs-, Misch- oder Absperraufgaben, für die andernfalls mehrere Ventile und Armaturen erforderlich wären, wodurch die Rohrleitungsanordnung wirtschaftlicher und platzsparender wird.
• Verschiedene Kugelbohrungskonfigurationen (L-Anschluss oder T-Anschluss) stehen zur Verfügung, um unterschiedliche Strömungsmusterfunktionen zu erfüllen, einschließlich der Umleitung des Flusses zwischen zwei Auslässen oder dem Mischen des Flusses von zwei Einlässen.
• Nennwert PN10, mit voller Vakuum-Einsatzfähigkeit, wodurch die Eignung des Ventils für Unterdrucksysteme erweitert wird.
• Bei vertikaler Ausrichtung wird der dritte Anschluss oben oder unten an der Rohrleitung platziert, was für Installationen geeignet ist, bei denen der seitliche Platz um die Rohrleitung begrenzt ist.
Durch die Kombination von Funktionen in einem einzigen Gehäuse reduziert dieses Ventil die Anzahl der Verbindungen im System, was die potenziellen Leckstellen im Vergleich zu einer entsprechenden Anordnung mit mehreren Ventilen und mehreren Anschlüssen verringert.
Zu den typischen Anwendungen gehören Prozessleitungen, die eine Strömungsumleitung oder -mischung erfordern, Probenahmesysteme, Chargenbetriebe und alle Installationen, bei denen die Platzersparnis und die Vereinfachung der Rohrleitungsanordnung einen echten Installations- oder Wartungsvorteil bieten. Anlagen, die standardmäßig Dreiwegeventile für allgemeine Umleitungs- oder Mischaufgaben verwenden, können im Vergleich zur Bevorratung separater Zweiwegeventile und T-Stücke auch die Ersatzteilhaltung vereinfachen.
