Wie verhindern Rückschlagventile und Kunststoff-Rückschlagventile einen Rückfluss in industriellen Rohrleitungssystemen?
Rückfluss ist ein häufiges, aber ernstes Problem in Flüssigkeitshandhabungssystemen. Wenn Pumpen anhalten, sich die Druckbedingungen ändern oder der Flüssigkeitsstand schwankt, kann das Medium seine Richtung umkehren und zu vorgeschalteten Geräten zurückkehren. Dies kann Lagertanks verunreinigen, Pumpen beschädigen, die Dosiergenauigkeit beeinträchtigen und Druckstöße in der Rohrleitung verursachen. Eine richtig ausgewählte Rückschlagventil hilft, dieses Risiko zu kontrollieren, indem es Flüssigkeit in eine Richtung fließen lässt und gleichzeitig den Rückfluss einschränkt.
In korrosiven Wasseraufbereitungs- und chemischen Verarbeitungssystemen a Rückschlagventil aus Kunststoff kann die gleiche automatische Rücklaufsperre bieten und ist gleichzeitig beständig gegen viele Säuren, Laugen und Salzlösungen. Sein relativ geringes Gewicht und die Kompatibilität mit thermoplastischen Rohrleitungen können auch die Installation dort vereinfachen, wo Metallkorrosion ein Problem darstellt.
Die Entwicklung industrieller Kunststoffventile in China ist eng mit Ningbo Baodi Plastic Valve Co., Ltd. verbunden. Die Ursprünge des Unternehmens gehen auf das Jahr 1979 durch die Zhenhai Chemical Valve Factory und die Beilun Plastic Valve Factory zurück. Über mehr als vier Jahrzehnte hinweg umfasste die Produktentwicklung industrielle thermoplastische Ventile, Rohre und Formstücke, die in anspruchsvollen Flüssigkeitskontrollanwendungen eingesetzt werden, einschließlich Systemen, die eine zuverlässige Verhinderung von Rückströmungen erfordern.
Was ist ein Rückschlagventil?
A Rückschlagventil ist ein automatisches Ventil, das den Durchfluss in eine bestimmte Richtung ermöglicht. Normalerweise ist kein Griff, Handrad, Elektromotor oder pneumatischer Antrieb erforderlich. Stattdessen reagiert das Ventil auf die Druckdifferenz zwischen Einlass und Auslass.
Wenn der Vordruck um einen ausreichenden Betrag größer als der Hinterdruck wird, bewegt sich das innere Schließelement vom Ventilsitz weg. Anschließend kann Flüssigkeit durch das Ventil strömen. Wenn der Vorwärtsfluss schwächer wird, stoppt oder sich umkehrt, kehrt das Schließelement zum Sitz zurück und begrenzt den Rückfluss.
Je nach Ventilaufbau kann das Schließelement eine Scheibe, eine Kugel, ein Kolben, ein Teller oder eine flexible Membran sein. Schwerkraft, Federkraft, Gegendruck oder eine Kombination dieser Kräfte können das Schließelement in seine Dichtposition zurückbringen.
Ein Rückschlagventil sollte nicht mit einem Absperrventil verwechselt werden. Ein Absperrventil wird von einem Bediener oder Aktuator absichtlich geöffnet oder geschlossen. Ein Rückschlagventil reagiert automatisch auf Änderungen des Drucks und der Durchflussrichtung. In vielen Prozesssystemen werden beide Ventile eingebaut, da sie unterschiedliche Funktionen erfüllen.
Ningbo Baodi Plastic Valve Co., Ltd. hat sich an der Standardisierung industrieller Kunststoffventilprodukte beteiligt und ist einer der Hauptverfasser der chemischen Industrienorm für Kunststoffrückschlagventile. Diese Erfahrung ist wichtig, da ein Rückschlagventil ein gleichmäßiges Öffnungsverhalten, Maßhaltigkeit und Rückflussabdichtung bieten muss, ohne auf manuelle Betätigung angewiesen zu sein.
Was ist ein Rückschlagventil aus Kunststoff?
A Rückschlagventil aus Kunststoff ist ein Rückschlagventil, dessen Gehäuse und wesentliche medienberührte Strukturbauteile aus industriellen Thermoplasten wie PVC, CPVC, PP oder PVDF gefertigt sind.
Kunststoffkonstruktionen werden hauptsächlich wegen der Korrosionsbeständigkeit und nicht nur wegen der Gewichtsreduzierung ausgewählt. In der chemischen Verarbeitung, Abwasseraufbereitung, Dosierung und industriellen Wassersystemen kann das Medium ungeschützte Metalloberflächen angreifen. Ein richtig ausgewähltes Kunststoff-Rückschlagventil kann einen korrosionsbeständigen Strömungsweg bieten und gleichzeitig auf das Material der umgebenden Rohre und Formstücke abgestimmt sein.
Der Begriff „Kunststoff-Rückschlagventil“ bedeutet nicht, dass alle internen Komponenten aus demselben Kunststoff bestehen. Das Ventil kann eine Elastomerdichtung, ein PTFE-Dichtelement, eine Metall- oder Polymerfeder, eine verstärkte Führung oder ein aus einem anderen thermoplastischen Material hergestelltes Schließelement umfassen.
Daher muss jede medienberührte Komponente auf ihre chemische Verträglichkeit überprüft werden. Der Ventilkörper kann einer Chemikalie widerstehen, während dies bei Dichtung, Feder oder Führung nicht der Fall ist. Die Auswahl sollte auf der gesamten Ventilbaugruppe basieren und nicht nur auf dem Gehäusematerial.
Im Jahr 2006 erweiterte Ningbo Baodi Plastic Valve Co., Ltd. seine Produktpalette um industrielle Kunststoffrohre und -formstücke und wurde zu einem der ersten inländischen Unternehmen, das CPVC in Rohrleitungsventilen in Industriequalität einsetzte. Diese Produktpalette auf Systemebene ermöglicht die Auswahl eines Kunststoff-Rückschlagventils zusammen mit kompatiblen Rohrleitungskomponenten, anstatt es als isoliertes Teil zu behandeln.
Wie funktioniert ein Rückschlagventil?
Vorwärtsfluss und Öffnungsaktion
A Rückschlagventil öffnet, wenn die durch den Vorwärtsdifferenzdruck erzeugte Kraft größer wird als die Kräfte, die das Schließelement am Ventilsitz halten.
Der Vordruck steigt: Der Druck beginnt auf die wirksame Fläche der Scheibe, Kugel, des Kolbens oder der Membran zu wirken.
Öffnungskraft steigt: Die durch den Druck erzeugte Kraft beginnt, die Schwerkraft, die Federkraft, die Dichtungsreibung und das Gewicht des Schließelements zu überwinden.
Das Schließelement bewegt sich: Die Scheibe, die Kugel, der Kolben oder die Membran lösen sich vom Ventilsitz.
Der Strömungskanal erweitert sich: Mit zunehmender Durchflussmenge und steigendem Differenzdruck entfernt sich das Schließelement normalerweise weiter vom Sitz.
Bei geringem Durchfluss öffnet sich ein Rückschlagventil möglicherweise nur geringfügig. Eine teilweise Öffnung kann zu einer instabilen Bewegung führen, wenn der Durchfluss um die erforderliche Mindestöffnung herum wiederholt ansteigt und abfällt.
Die innere Geometrie eines Kunststoff-Rückschlagventils beeinflusst, wie reibungslos diese Bewegung abläuft. Zu enge oder schlecht ausgerichtete Strömungskanäle können unnötigen Widerstand erzeugen. Ningbo Baodi Plastic Valve Co., Ltd. hat industrielle Kunststoffventile für viele Chemie- und Wassersysteme entwickelt, bei denen eine genaue Formgebung und kontrollierte Innenabmessungen dazu beitragen, eine wiederholbare Ventilbewegung aufrechtzuerhalten.
Rückfluss und automatisches Schließen
Wenn der Vorwärtsfluss abnimmt, nimmt auch die Kraft ab, die das Ventil offen hält. Die Schwerkraft, eine Rückstellfeder oder ein nachgeschalteter Druck bewegen das Schließelement dann zurück in Richtung Sitz.
Das Ventil sollte schließen, bevor eine große Rückwärtsgeschwindigkeit entsteht. Wenn sich das Schließelement zu langsam bewegt, kann es passieren, dass sich die Flüssigkeit rückwärts bewegt, bevor das Ventil den Sitz erreicht. Beim endgültigen Schließen kann es dann zu Geräuschen, Vibrationen oder Wasserschlägen kommen.
Ein federbelastetes Rückschlagventil schließt normalerweise schneller als eine schwerkraftabhängige Schwenkkonstruktion, da die Feder beginnt, das Schließelement in Richtung Sitz zu drücken, sobald der Vorwärtsdruck abfällt.
Differenzdruck
Ein Rückschlagventil reagiert auf Druckunterschiede und nicht nur auf Druck auf einer Seite. Ein hoher Eingangsdruck garantiert nicht, dass das Ventil öffnet, wenn der Ausgangsdruck nahezu gleich hoch ist.
Wenn der Vordruck beispielsweise 4,0 bar und der Hinterdruck 3,9 bar beträgt, beträgt der effektive Differenzdruck nur 0,1 bar. Ob das Rückschlagventil öffnet, hängt von Öffnungsdruck, Schließelementgewicht, Federkraft und Einbaulage ab.
Dies ist besonders wichtig in Niederdrucksystemen. Ein Rückschlagventil aus Kunststoff verfügt möglicherweise über eine ausreichende strukturelle Druckkapazität, öffnet sich aber dennoch nicht vollständig, wenn die verfügbare Druckdifferenz zu gering ist.
Warum ein Rückschlagventil möglicherweise nicht sofort schließt
Das Schließelement hat eine physikalische Masse und muss einen bestimmten Weg zurücklegen, bevor es den Sitz erreicht. Die Flüssigkeitsträgheit kann das Medium während dieser Reisedauer weiterhin vorwärts oder rückwärts bewegen.
Rohrleitungslänge, Strömungsgeschwindigkeit, Pumpenabschaltgeschwindigkeit, Ventilausrichtung und Schließelementweg haben Einfluss auf die Schließzeit. Ein längerer Verfahrweg kann dazu führen, dass sich mehr Rückströmung entwickelt, bevor es zu einer Versiegelung kommt.
Was ist Öffnungsdruck in einem Rückschlagventil?
Definition des Öffnungsdrucks
Der Öffnungsdruck ist der minimale Differenzdruck, der erforderlich ist, damit sich das Schließelement vom Sitz wegbewegt. Es ist nicht dasselbe wie Vollöffnungsdruck, Arbeitsdruck oder maximal zulässiger Druck.
Ein Rückschlagventil beginnt möglicherweise bei seinem angegebenen Öffnungsdruck zu öffnen, bietet aber immer noch nur einen kleinen Durchflussdurchgang. Normalerweise ist ein zusätzlicher Differenzdruck erforderlich, um das Schließelement weiter zu bewegen und die vorgesehene Durchflusskapazität zu erreichen.
Warum es wichtig ist, den Druck zu knacken
Der Öffnungsdruck ist besonders wichtig in schwerkraftgespeisten Systemen, chemischen Dosierleitungen, Niederdruck-Transfersystemen, Dosiergeräten und Rohrleitungen mit begrenzter verfügbarer Förderhöhe.
Ein hoher Öffnungsdruck kann den Durchfluss verringern oder das Öffnen des Ventils in einem Niederdrucksystem verhindern. Ein niedriger Öffnungsdruck kann die Öffnungsempfindlichkeit verbessern, aber das Schließelement muss dennoch zuverlässig zum Sitz zurückkehren, wenn der Vorwärtsfluss stoppt.
Federstärke, Ventilausrichtung, Gewicht des Schließelements und Sitzkontakt beeinflussen alle das tatsächliche Öffnungsverhalten. Ningbo Baodi Plastic Valve Co., Ltd. stellt eine breite Palette thermoplastischer Rohrleitungsprodukte her, die es ermöglichen, den Öffnungsdruck zusammen mit der Rohrgröße, dem Durchflussbedarf und dem Systemdruck statt als unabhängige Zahl zu bewerten.
Vergleich von Öffnungsdruck und Systemdruck
| Parameter | Knackender Druck | Arbeitsdruck | Maximal zulässiger Druck |
| Definition | Differenzdruck erforderlich, um mit dem Öffnen zu beginnen | Normaler Systemdruck während des Betriebs | Höchster zulässiger Strukturdruck unter den angegebenen Bedingungen |
| Hauptzweck | Bestimmt die Öffnungsempfindlichkeit | Beschreibt die tatsächlichen Betriebsbedingungen | Definiert die sichere Druckgrenze |
| Beziehung zum Fluss | Beeinflusst stark die Leistung bei geringem Durchfluss | Beeinflusst den Systemfluss und den Gerätebetrieb | Zeigt nicht direkt die Durchflusskapazität an |
| Einfluss der Einbaurichtung | Kann sich erheblich ändern | Hängt von der Systemanordnung ab | Normalerweise durch Produktstruktur und Temperatur definiert |
| Hauptanliegen bei der Auswahl | Bei niedrigem Druck öffnet das Ventil möglicherweise nicht | Das System muss stabil arbeiten | Der angegebene Grenzwert darf nicht überschritten werden |
Gängige Arten von Rückschlagventilen

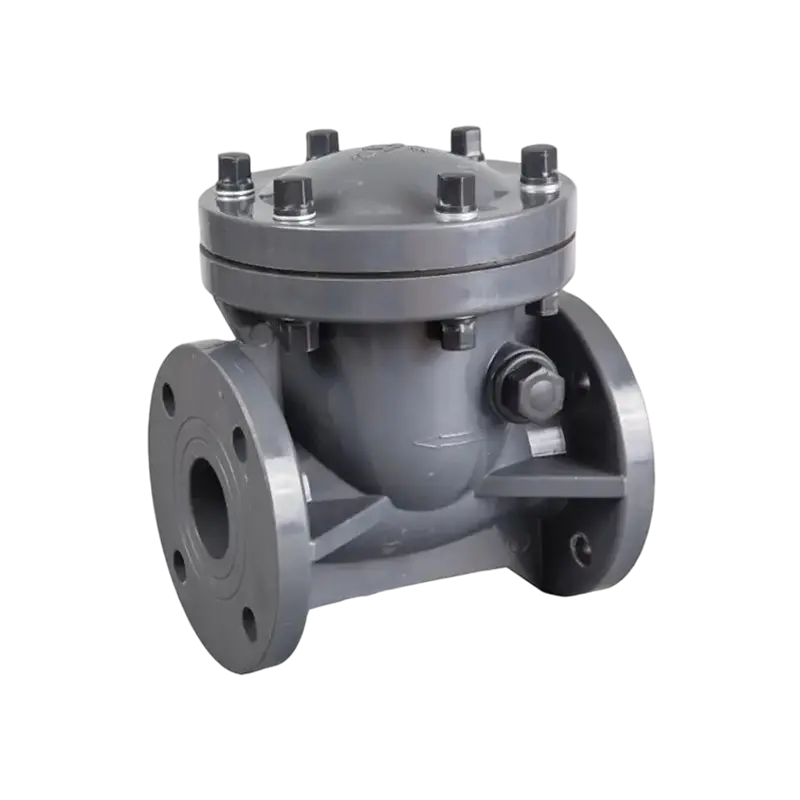

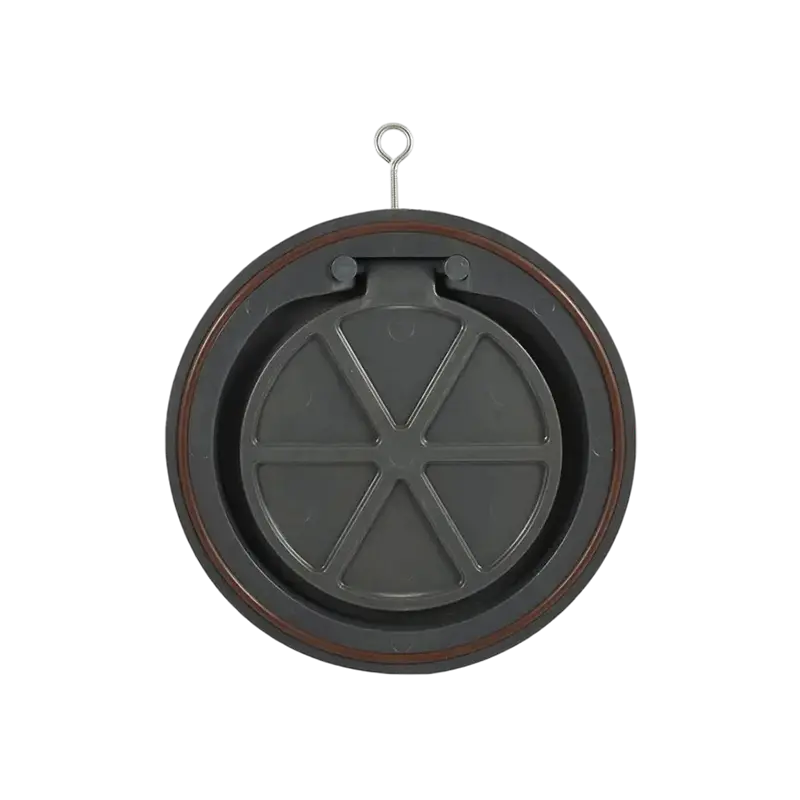

Rückschlagventil
Ein Rückschlagventil verwendet eine Klappscheibe, die sich beim Vorwärtsfluss vom Sitz weg dreht. Wenn der Durchfluss abnimmt oder sich umkehrt, schwingt die Scheibe zurück in die geschlossene Position.
Sein relativ offener Strömungsweg kann zu einem geringeren Druckverlust führen als einige geführte Konstruktionen. Es wird häufig in Wasser- und allgemeinen Prozessleitungen verwendet.
Die Hauptbeschränkung ist die Disc-Verfahrdistanz. Ein langer Schließhub kann dazu führen, dass sich vor dem Schließen eine Rückwärtsgeschwindigkeit entwickelt, was zu Wasserschlägen führen kann.
Die Einbaulage muss zudem die Schwerkraft zulassen, damit die Scheibe korrekt zurückgeführt werden kann. Eine für den horizontalen Betrieb vorgesehene Schaukelkonstruktion funktioniert möglicherweise nicht ordnungsgemäß, wenn sie in einer ungeeigneten vertikalen Ausrichtung installiert wird.
Kugelrückschlagventil
Ein Kugelrückschlagventil verwendet als Schließelement eine frei bewegliche oder geführte Kugel. Der Vorwärtsfluss drückt die Kugel vom Sitz weg, während der Rückwärtsdruck sie in die Dichtposition zurückbringt.
Kugeldesigns können in Abwasser-, Chemikalientransfer- und Dosiersystemen nützlich sein. Ihre innere Struktur verträgt möglicherweise bestimmte Schwebstoffe besser als enge Führungskanäle.
Ein Kunststoff-Rückschlagventil mit kugelförmigem Schließelement muss dennoch auf Sediment, Kristallisation und Flüssigkeitsviskosität untersucht werden. Wenn das Medium dazu führt, dass die Kugel in der Kammer stecken bleibt, wird das normale Öffnen und Schließen beeinträchtigt.
Die langjährige Fertigungserfahrung von Ningbo Baodi Plastic Valve Co., Ltd. mit thermoplastischen Chemieventilen ist für die Kugelkammergeometrie relevant, da das Ventil eine freie Kugelbewegung ermöglichen muss, ohne übermäßigen Totraum zu erzeugen.
Rückschlagventil anheben
Ein Hubrückschlagventil verwendet eine geführte Scheibe oder einen geführten Kolben, der sich im Allgemeinen linear vom Sitz weg bewegt.
Diese kontrollierte Bewegung kann für einen präzisen Sitz sorgen, der interne Strömungsweg ändert jedoch häufig die Richtung. Der Druckverlust kann daher höher sein als bei einer Schwenkbauweise.
Hubventile funktionieren normalerweise am besten bei relativ sauberen Flüssigkeiten. Partikel können in den Führungsbereich gelangen und die Bewegung einschränken.
Federbelastetes Rückschlagventil
Ein federbelastetes Rückschlagventil verwendet eine Feder, um die Scheibe oder den Teller in die geschlossene Position zu drücken.
Die Hauptvorteile sind schnelle Reaktion, kurze Schließwege und größere Flexibilität bei der Einbauausrichtung. Diese Struktur wird häufig in der Nähe von Pumpen, in kompakten Geräten und in Rohrleitungen verwendet, wo der Durchfluss schnell zum Stillstand kommen kann.
Das Hauptproblem bei der Auswahl ist der Knackdruck. Wenn die Feder für den verfügbaren Differenzdruck zu stark ist, öffnet sich das Ventil möglicherweise nur teilweise oder bleibt geschlossen.
Membran-Rückschlagventil
Ein Membran-Rückschlagventil verwendet eine flexible Membran als Bewegungs- und Dichtelement.
Da es mit wenigen starren beweglichen Teilen betrieben werden kann, eignet es sich möglicherweise für Systeme mit niedrigem Druck und korrosiven Flüssigkeiten. Seine Leistung hängt stark von der Flexibilität der Membran und der chemischen Beständigkeit ab.
Wiederholtes Biegen, übermäßige Temperatur oder inkompatible Medien können dazu führen, dass die Membran verhärtet, aufquillt oder reißt.

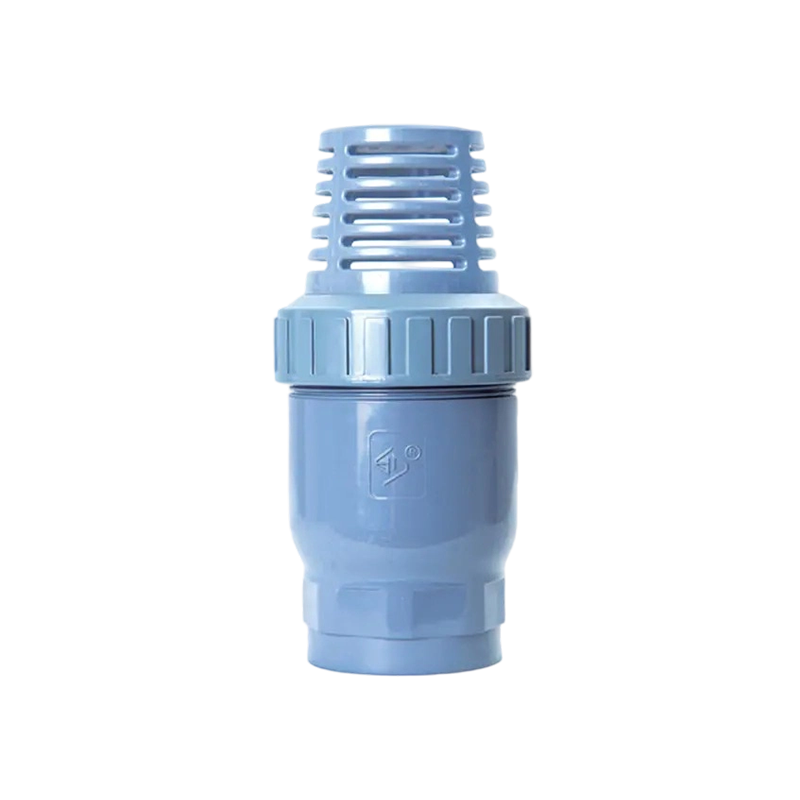

Fußventil
Ein Fußventil ist eine Art Rückschlagventil, das am unteren Ende der Saugleitung einer Pumpe installiert ist. Es hilft dabei, Flüssigkeit im Saugrohr zu halten, nachdem die Pumpe stoppt.
Viele Fußventile verfügen außerdem über ein Sieb, um das Eindringen größerer Fremdkörper zu reduzieren. Das Sieb macht eine Beurteilung der Wasserqualität nicht überflüssig, da kleinere Partikel immer noch den Sitz erreichen können.
Ein Fußventil sollte entsprechend den Sauganforderungen der Pumpe ausgewählt werden und nicht als universeller Ersatz für jedes Kunststoff-Rückschlagventil in einem Rohrleitungssystem betrachtet werden.
Vergleich der Ventiltypen prüfen
| Rückschlagventil Type | Abschlusselement | Hauptvorteil | Haupteinschränkung | Typische Anwendung |
| Rückschlagventil | Klappscheibe | Relativ geringer Strömungswiderstand | Ein längerer Schließweg kann das Risiko von Wasserschlägen erhöhen | Wasser- und allgemeine Prozessleitungen |
| Kugelrückschlagventil | Beweglicher Ball | Einfache Bewegung und Toleranz für einige Schwebstoffe | Bei Ablagerungen oder Kristallisation kann die Kugel kleben bleiben | Chemikaliendosierung, Abwasser- und Transferleitungen |
| Rückschlagventil anheben | Geführte Scheibe oder Kolben | Kontrollierte Bewegung und definiertes Sitzen | Höherer Druckverlust und höhere Verschmutzungsempfindlichkeit | Reinflüssigkeits- und Prozesssysteme |
| Federbelastetes Rückschlagventil | Scheibe oder Teller mit Feder | Schnelles Schließen und flexible Installation | Höherer Öffnungsdruck | Pumpenaustrag und Kompaktgeräte |
| Membran-Rückschlagventil | Flexible Membran | Wenige starre bewegliche Komponenten | Die Leistung wird durch das Membranmaterial begrenzt | Niederdrucksysteme für korrosive Flüssigkeiten |
| Fußventil | Kugel, Scheibe oder Teller | Hilft bei der Aufrechterhaltung des Pumpenvorlaufs | Erfordert eine korrekte Installation der Saugleitung | Pumpeneinlasssysteme |
Kein einzelner Rückschlagventiltyp ist für jede Anwendung geeignet. Die richtige Wahl hängt vom Medium, Durchflussbereich, Druckdifferenz, Einbaulage, Partikelgehalt, erforderlicher Reaktionszeit und vorhandenem Wartungszugang ab.
Ningbo Baodi Plastic Valve Co., Ltd. bietet eine breite Palette industrieller Kunststoffventil- und Rohrleitungskategorien. Diese breite Produktabdeckung ist nützlich, wenn verschiedene Abschnitte derselben Anlage unterschiedliche Rückschlagstrukturen erfordern und gleichzeitig die Materialkompatibilität gewahrt bleibt.
Materialien und chemische Verträglichkeit von Kunststoff-Rückschlagventilen
Rückschlagventil aus PVC-Kunststoff
Ein PVC-Kunststoff-Rückschlagventil wird üblicherweise in der Wasseraufbereitung bei Umgebungstemperatur, in Industriewasser und in ausgewählten chemischen Rohrleitungen verwendet.
PVC bietet Beständigkeit gegen viele Säuren, Laugen und Salze. Es ist relativ leicht und kann über Muffen-, Verbindungs-, Gewinde- oder Flanschanordnungen an kompatible PVC-Rohrleitungen angeschlossen werden.
Der zulässige Arbeitsdruck nimmt mit steigender Temperatur ab. PVC sollte daher nicht nur nach chemischer Beständigkeit ausgewählt werden.
CPVC-Kunststoff-Rückschlagventil
CPVC bietet in vielen industriellen Anwendungen eine verbesserte Temperaturbeständigkeit im Vergleich zu Standard-PVC.
Ein CPVC-Kunststoff-Rückschlagventil kann in Warmwassersystemen und ausgewählten Chemikalienleitungen mit erhöhter Temperatur verwendet werden. Die komplette Ventilbaugruppe muss überprüft werden, da Sitz, O-Ring und Feder möglicherweise niedrigere Temperaturgrenzen haben als das CPVC-Gehäuse.
Ningbo Baodi Plastic Valve Co., Ltd. war eines der ersten inländischen Unternehmen, das CPVC in Rohrleitungsventilen in Industriequalität einsetzte. Diese Erfahrung unterstützt die praktische Auswahl von CPVC-Komponenten in Systemen, bei denen Temperatur und Korrosionsbeständigkeit zusammen berücksichtigt werden müssen.
Rückschlagventil aus PP-Kunststoff
PP ist beständig gegen viele Säuren, Laugen und industrielle Abwasserzusammensetzungen. Es ist leicht und wird häufig in chemischen Transfer- und Behandlungssystemen eingesetzt.
Seine Druckfähigkeit wird von der Temperatur und der Materialqualität beeinflusst. Auch die Einwirkungsbedingungen bei niedrigen Temperaturen sollten berücksichtigt werden.
Rückschlagventil aus PVDF-Kunststoff
PVDF bietet eine hohe chemische Beständigkeit und wird oft für den Einsatz aggressiver Chemikalien oder die Handhabung hochreiner Flüssigkeiten ausgewählt.
Ein PVDF-Kunststoff-Rückschlagventil kann in speziellen Chemie-, Elektronik- und Prozesswassersystemen verwendet werden. Die Verträglichkeit hängt immer noch von der genauen Chemikalie, Konzentration und Temperatur ab.
Vergleich der Dichtungsmaterialien
| Dichtungsmaterial | Hauptmerkmale | Häufig geeignete Medien | Wichtige Überlegungen |
| EPDM | Gute Beständigkeit gegen Wasser und viele alkalische Lösungen | Wasseraufbereitung und ausgewählte Chemikalien | Generell ungeeignet für Erdöle |
| FKM | Beständigkeit gegen viele Öle und chemische Flüssigkeiten | Öl und ausgewählte chemische Systeme | Bei stark alkalischen Medien muss die Verträglichkeit geprüft werden |
| NBR | Gute Öl- und Luftbeständigkeit | Luft-, Öl- und Hydraulikservice | Begrenzte Beständigkeit gegenüber einigen oxidierenden Chemikalien |
| PTFE | Breite chemische Beständigkeit und geringe Reibung | Korrosive chemische Anwendungen | Eine begrenzte Elastizität erfordert eine geeignete Sitzkonstruktion |
Das Kunststoff-Rückschlagventil sollte immer als komplette Baugruppe bewertet werden. Die Wahl eines geeigneten Gehäusewerkstoffs ohne Berücksichtigung der Dichtung, Feder oder des Schließelements kann zu einem vorzeitigen Ausfall führen.
Wichtige Spezifikationen des Rückschlagventils
Nenngröße
Die Ventilgröße sollte dem erforderlichen Durchflussbereich und nicht nur dem Rohrdurchmesser entsprechen.
Ein übergroßes Rückschlagventil öffnet sich bei normalem Durchfluss möglicherweise nicht vollständig. Sein Schließelement kann in einer instabilen Zwischenposition bleiben und immer wieder auf den Sitz schlagen.
Ein unterdimensioniertes Ventil kann zu übermäßiger Geschwindigkeit, Druckabfall, Lärm und innerer Erosion führen.
Druckstufe
Der Nenndruck muss den Normalbetrieb, den Anlaufdruck, den Abschaltdruck der Pumpe und mögliche Druckstöße abdecken.
Bei einem Kunststoff-Rückschlagventil muss eine Temperaturreduzierung berücksichtigt werden. Der bei einer Referenztemperatur angegebene Druckwert gilt möglicherweise nicht für eine höhere Betriebstemperatur.
Knackender Druck
Der Öffnungsdruck sollte niedrig genug für den verfügbaren Systemdifferenzdruck, aber hoch genug sein, um ein zuverlässiges Schließen zu ermöglichen.
Schwerkraft- und Niederdrucksysteme erfordern besondere Aufmerksamkeit auf diesen Wert.
Strömungskoeffizient
Cv oder Kv beschreibt die Durchflusskapazität des Ventils. Sie hängt von der Größe des inneren Durchgangs, der Position des Schließelements und dem Öffnungsgrad ab.
Zwei Rückschlagventilprodukte mit derselben Nenngröße können unterschiedliche Druckverluste aufweisen, da ihre Innengeometrien unterschiedlich sind.
Rückwärtsleckage
Ein Rückschlagventil schränkt den Rückfluss ein, aber nicht jedes Ventil garantiert eine absolute Leckagefreiheit.
Die Rückwärtsleckage wird durch Sitzmaterial, Oberflächenbeschaffenheit, Gegendruck, Partikel, Temperatur und Schließkraft beeinflusst.
Bei Anwendungen mit gefährlichen, hochreinen oder kontaminationsempfindlichen Medien sollte vor der Ventilauswahl eine akzeptable Leckageanforderung definiert werden.
Einbaulage
Einige Ventile sind nur für horizontale Rohrleitungen ausgelegt. Andere erlauben einen vertikalen Aufwärtsfluss. Bestimmte federbelastete Strukturen können mehrere Ausrichtungen ermöglichen.
Die zulässige Einbaulage sollte für die tatsächliche Konstruktion des Kunststoff-Rückschlagventils bestätigt werden.
Druckabfall und korrekte Größe des Rückschlagventils
Warum ein Druckabfall auftritt
Ein Druckabfall entsteht, weil die Flüssigkeit das Schließelement vom Sitz wegdrücken und durch die innere Ventilgeometrie strömen muss.
Zu den Hauptwiderstandsquellen gehören Federkraft, Gewicht des Schließelements, verringerte Innenfläche, Änderungen der Strömungsrichtung, Turbulenzen und unvollständige Öffnung.
Probleme durch Überdimensionierung
Überdimensionierung ist ein häufiger Fehler bei der Auswahl von Rückschlagventilen. Wenn das Ventil für den tatsächlichen Durchfluss zu groß ist, bleibt die Scheibe oder Kugel möglicherweise nur teilweise geöffnet.
Wiederholte Bewegungen können zu Klappern, Geräuschen und schnellem Verschleiß von Sitz, Scharnier, Feder oder Führung führen.
Probleme durch Unterdimensionierung
Ein zu kleines Rückschlagventil führt zu hoher Geschwindigkeit und übermäßigem Druckverlust. Dies kann den Energieverbrauch der Pumpe erhöhen und zu Lärm, Erosion und instabilem Durchfluss führen.
Wenn das Medium Partikel enthält, kann eine zu hohe Geschwindigkeit den Verschleiß des Schließelements und des Sitzes beschleunigen.
Empfohlener Größenansatz
Bei einer zuverlässigen Auswahl sollten die minimalen, normalen und maximalen Durchflussraten berücksichtigt werden. Der Rohrdurchmesser alleine sagt nicht aus, ob das Schließelement im Normalbetrieb stabil bleibt.
Ningbo Baodi Plastic Valve Co., Ltd. hat Zehntausende Unternehmen auf nationalen und internationalen Märkten beliefert. Diese umfassende Anwendungserfahrung zeigt, warum die Dimensionierung von Kunststoff-Rückschlagventilen auf Betriebsdaten und nicht nur auf der Anschlussgröße basieren muss.
So wählen Sie das richtige Kunststoff-Rückschlagventil aus
Identifizieren Sie das Prozessmedium
Notieren Sie den genauen Flüssigkeitsnamen, die Konzentration, die Viskosität, die Temperatur und den Feststoffgehalt.
Es muss auch festgestellt werden, ob das Medium kristallisieren, sich absetzen, aushärten, polymerisieren, Ablagerungen bilden oder ein Anschwellen des Elastomers verursachen kann.
Auch wenn Ablagerungen die freie Bewegung des Schließelements verhindern, kann es bei einem chemisch verträglichen Kunststoff-Rückschlagventil zu Fehlfunktionen kommen.
Bestätigen Sie Druck und Temperatur
Überprüfen Sie den Normalbetrieb, die Inbetriebnahme, das Herunterfahren, die Reinigung und die Notfallbedingungen.
Bei thermoplastischen Ventilen sinkt der zulässige Druck mit steigender Temperatur. Die Druck-Temperatur-Reduzierung sollte für das Ventilgehäuse und alle internen Materialien bestätigt werden.
Die von Ningbo Baodi Plastic Valve Co., Ltd. erhaltenen Zertifizierungen ISO 9001, ISO 14001 und ISO 45001 spiegeln kontrollierte Qualitäts-, Umwelt- und Arbeitsschutzmanagementsysteme wider. Die Feldauswahl muss weiterhin auf den spezifischen Druck- und Temperaturbedingungen jedes Projekts basieren.
Wählen Sie die Struktur des Rückschlagventils
Ein Swing-Design kann dort geeignet sein, wo ein geringer Strömungswiderstand wichtig ist.
Wenn ein schnelles Schließen erforderlich ist, kann ein federbelastetes Design bevorzugt werden.
Für bestimmte Abwasser- oder Chemikaliendosierungsanwendungen kann ein Kugelrückschlagventil aus Kunststoff in Betracht gezogen werden.
Eine Membrankonstruktion kann für ausgewählte korrosive Niederdruckmedien geeignet sein.
Öffnungsdruck prüfen
Der Pumpendruck, die Flüssigkeitshöhe oder der Versorgungsdruck müssen ausreichen, um das Ventil zu öffnen.
Bei Niederdruck-Dosiersystemen sollte kein Rückschlagventil mit zu hohem Öffnungsdruck verwendet werden.
Bestätigen Sie die Installationsrichtung
Der Flusspfeil muss mit der normalen Flüssigkeitsrichtung übereinstimmen.
Auch die Einbaulage sollte überprüft werden. Ein für vertikalen Aufwärtsfluss zugelassenes Ventil funktioniert bei vertikalem Abwärtsfluss möglicherweise nicht richtig.
Passen Sie die Rohrverbindung an
Ein Kunststoff-Rückschlagventil kann Muffen-, Gewinde-, Verbindungs-, Flansch- oder geeignete Fusionsverbindungen verwenden.
Anschlussmaterial, Norm und Abmessungen sollten mit den umgebenden Rohrleitungen übereinstimmen.
Ningbo Baodi Plastic Valve Co., Ltd. produziert industrielle Kunststoffventile, -rohre und -armaturen in einer Vielzahl von Kategorien und hilft Benutzern dabei, konsistente Verbindungsstandards in einem thermoplastischen Rohrleitungssystem aufrechtzuerhalten.
Denken Sie an Reinigung und Wartung
Bei Flüssigkeiten, die kristallisieren oder Feststoffe enthalten, kann eine wartungsfähige Verbindungs- oder Flanschkonstruktion die Inspektion und Reinigung vereinfachen.
Die Installation sollte genügend Platz bieten, um das Ventil zu entfernen, ohne die angrenzenden Rohre übermäßig zu belasten.
Installationsrichtlinien für Prüfventile
Überprüfen Sie den Flusspfeil
Der Pfeil auf dem Rückschlagventilgehäuse muss in die vorgesehene Richtung des normalen Durchflusses zeigen.
Durch den umgekehrten Einbau des Ventils kann der erforderliche Durchfluss gestoppt, die Pumpenlast erhöht und vorgeschaltete Geräte ohne Rückflussschutz zurückgelassen werden.
Reinigen Sie die Pipeline
Sand, Kunststoffspäne, Dichtmittel, Schweißrückstände und andere Rückstände sollten vor der Installation entfernt werden.
Zwischen Sitz und Schließelement können Fremdkörper eingeklemmt werden, die unmittelbar nach dem Anlaufen zu Rücklaufleckagen führen.
Befolgen Sie die erforderliche Ausrichtung
Der Verschluss eines Rückschlagventils hängt oft von der Schwerkraft ab. Für Kugel- und Hubhähne gelten möglicherweise auch besondere Anforderungen an die Ausrichtung.
Überprüfen Sie bei vertikaler Installation, ob die vorgesehene Flüssigkeitsrichtung nach oben oder unten gerichtet ist.
Sorgen Sie für einen stabilen Durchfluss, wo praktisch
Turbulente Strömungen in der Nähe einer Pumpe, eines Winkel- oder Abzweiganschlusses können zu einer instabilen Bewegung des Schließelements führen.
Bei Bedarf kann ein geeigneter gerader Rohrabschnitt Rattern und ungleichmäßigen Verschleiß reduzieren.
Unterstützen Sie die Pipeline
Ein Kunststoff-Rückschlagventil sollte kein übermäßiges Rohrgewicht, keine übermäßige Biegebelastung oder Wärmeausdehnungsspannung tragen.
Große Ventile und schwere angrenzende Komponenten erfordern möglicherweise unabhängige Stützen.
Vermeiden Sie übermäßige Verbindungskräfte
Gewindeverbindungen aus Kunststoff sollten nicht zu fest angezogen werden. Ein zu hohes Drehmoment kann zu Rissen oder Verformungen des Ventilkörpers führen.
Flanschschrauben sollten schrittweise und gleichmäßig angezogen werden. Die Verbindungsenden sollten ausgerichtet bleiben, damit die Dichtung nicht verschoben wird.
Die Produktpalette von Ningbo Baodi Plastic Valve Co., Ltd. umfasst passende industrielle Kunststoffrohrleitungskomponenten, die dazu beitragen können, Verbindungs- und Maßabweichungen während der Installation zu reduzieren.
Häufige Probleme mit Rückschlagventilen und Fehlerbehebung
Ventil öffnet sich nicht
Mögliche Ursachen: Unzureichender Differenzdruck, zu hohe Federkraft, falsche Ausrichtung, interne Ablagerungen oder ein überdimensioniertes Ventil.
Ein in einem schwerkraftgespeisten System verwendetes Kunststoff-Rückschlagventil kann geschlossen bleiben, wenn der verfügbare Flüssigkeitsdruck niedriger als sein Öffnungsdruck ist.
Rückwärtsleckage
Mögliche Ursachen: Partikel auf dem Sitz, beschädigte Dichtflächen, chemischer Angriff, Verformung des Gehäuses oder unvollständiger Verschluss.
Das System sollte vor der Inspektion isoliert, drucklos gemacht und entleert werden.
Geschwätz
Geschwätz is repeated movement of the closing element between partially open and nearly closed positions.
Häufige Ursachen: Geringer Durchfluss, überdimensionierte Ventile, pulsierender Pumpenauslass, instabiler Druck oder Turbulenzen.
Anhaltendes Rattern kann Führungen, Scharniere, Federn und Sitze beschädigen.
Lautes Schließgeräusch
Ein lauter Aufprall kann auf ein schnelles Schließen hinweisen, nachdem sich eine Rückwärtsgeschwindigkeit entwickelt hat.
Die Abschaltbedingungen der Pumpe, der Ventiltyp, der Installationsort und der Schließweg sollten überprüft werden.
Kunststoffgehäuse oder Verbindungsleck undicht
Leckagen rund um das Gehäuse oder die Verbindung eines Kunststoff-Rückschlagventils können durch zu starkes Anziehen, Dichtungsverschiebung, übermäßige Temperatur, Rohrfehlausrichtung oder nicht unterstütztes Gewicht verursacht werden.
Ningbo Baodi Plastic Valve Co., Ltd. verfügt über mehr als 40 Jahre Erfahrung mit industriellen Kunststoffventilen. Im Feldeinsatz hängt die langfristige Zuverlässigkeit nicht nur von der Fertigungsqualität ab, sondern auch von der korrekten Installation und dem Betrieb innerhalb vorgegebener Grenzen.
Typische Anwendungen eines Kunststoff-Rückschlagventils
Chemische Dosiersysteme
Ein Kunststoff-Rückschlagventil hilft zu verhindern, dass Prozessflüssigkeit zurück in eine Dosierpumpe oder Chemikalienlagerleitung fließt.
Bei diesen Systemen sind niedriger Öffnungsdruck, chemische Verträglichkeit und ein zuverlässiger Verschluss wichtig.
Wasseraufbereitung
Rückschlagventile werden in Filtrations-, Zirkulations-, Chemikalienzugabe- und Rückspülsystemen eingesetzt.
Thermoplastische Materialien können die Korrosion in Rohrleitungen reduzieren, die aufbereitetes Wasser und chemische Lösungen transportieren.
Pumpenauslassleitungen
Ein in einer Pumpenauslassleitung installiertes Rückschlagventil hilft, den Rückfluss nach dem Stoppen der Pumpe zu begrenzen.
Dies kann die Rückwärtsdrehung der Pumpe, Rohrentleerung und unerwünschte Druckänderungen reduzieren.
Abwassersysteme
Für Flüssigkeiten, die Schwebstoffe enthalten, können Kugel- oder andere geeignete Rückschlagventilkonstruktionen verwendet werden.
Der interne Durchgang sollte Verstopfungen minimieren und eine praktische Reinigung ermöglichen.
Lagerung und Transfer von Chemikalien
Ein Kunststoff-Rückschlagventil kann verhindern, dass Flüssigkeit zu einem Tank, einer Transferpumpe oder einem vorgelagerten Prozessabschnitt zurückfließt.
Bei der Materialauswahl müssen sowohl die gelagerte Chemikalie als auch die im System verwendete Reinigungsflüssigkeit berücksichtigt werden.
Bewässerung und Aquakultur
Rückschlagventile aus Kunststoff werden verwendet, um den Rohrleitungsdruck aufrechtzuerhalten, Pumpen zu schützen und die Strömungsumkehr in Wasserverteilungssystemen zu reduzieren.
Ningbo Baodi Plastic Valve Co., Ltd. exportiert industrielle thermoplastische Ventil- und Rohrleitungsprodukte in mehr als 60 Länder und unterstützt Anwendungen von der chemischen Verarbeitung bis zur Wasser- und Agrarflüssigkeitskontrolle.
Häufig gestellte Fragen zu Rückschlagventilen und Kunststoff-Rückschlagventilen
Kann ein Rückschlagventil den Rückfluss vollständig stoppen?
Ein geeignetes Rückschlagventil kann den Rückfluss stark einschränken, die tatsächliche Leckage hängt jedoch von der Sitzkonstruktion, dem Gegendruck, der Oberflächenbeschaffenheit und dem Vorhandensein von Partikeln ab.
Wenn eine extrem geringe Leckage erforderlich ist, sollte die angegebene Leckageleistung bestätigt werden.
Benötigt ein Rückschlagventil eine manuelle Betätigung?
Nein. Ein Rückschlagventil öffnet und schließt normalerweise automatisch als Reaktion auf Differenzdruck und Durchflussrichtung.
Kann ein Kunststoff-Rückschlagventil vertikal installiert werden?
Einige Ausführungen erlauben einen vertikalen Einbau, allerdings muss die Durchflussrichtung bestätigt werden. Ein Ventil, das für den vertikalen Aufwärtsfluss geeignet ist, funktioniert im Abwärtsfluss möglicherweise nicht richtig.
Warum öffnet sich das Rückschlagventil nicht?
Die häufigsten Ursachen sind unzureichender Differenzdruck, zu hoher Öffnungsdruck, falsche Einbaurichtung, innere Ablagerungen und ein überdimensioniertes Ventil.
Was ist der Unterschied zwischen Öffnungsdruck und Gegendruck?
Der Öffnungsdruck ist der Vorwärtsdifferenzdruck, der erforderlich ist, um mit dem Öffnen des Ventils zu beginnen.
Gegendruck ist der Druck, der von der stromabwärtigen Seite wirkt und dazu neigt, das Ventil geschlossen zu halten oder zu drücken.
Kann ein Rückschlagventil direkt nach einer Pumpe installiert werden?
In Pumpenauslasssystemen wird üblicherweise ein Rückschlagventil installiert. Allerdings kann eine stark turbulente Strömung unmittelbar nach einer Pumpe oder einem Krümmer die Stabilität des Schließelements beeinträchtigen.
Die Installationsanforderungen für das ausgewählte Ventil sollten befolgt werden.
Wie lange hält ein Rückschlagventil aus Kunststoff?
Die Lebensdauer hängt von chemischer Verträglichkeit, Temperatur, Strömungsgeschwindigkeit, Druckschwankung, Partikelgehalt, Betriebsfrequenz und Installationsqualität ab.
Ein Ventil, das in sauberem Wasser verwendet wird, kann viel länger funktionsfähig bleiben als die gleiche Struktur, die mit abrasiven oder kristallisierenden Chemikalien verwendet wird.
Wie kann Reverse Leakage reduziert werden?
Rückwärtsleckagen können reduziert werden, indem der richtige Ventiltyp und die richtige Ventilgröße ausgewählt, die Rohrleitung gereinigt, das Ventil in der richtigen Richtung installiert und kompatible Dichtungsmaterialien ausgewählt werden.
Eine regelmäßige Inspektion des Sitzes und des Schließelements kann auch dabei helfen, Verschleiß oder Ablagerungen zu erkennen, bevor es zu ernsthaften Undichtigkeiten kommt.
Welche Informationen werden bei der Auswahl eines Kunststoff-Rückschlagventils benötigt?
Zu den erforderlichen Informationen gehören Nennweite, Mindestdurchfluss, Normaldurchfluss, Maximaldurchfluss, Öffnungsdruck, Betriebsdruck, Gegendruck, Temperatur, Medienzusammensetzung, chemische Konzentration, Partikelgehalt, Gehäusematerial, Dichtungsmaterial, Anschlussart und Einbaulage.
Durch die Bereitstellung vollständiger Betriebsinformationen kann das Rückschlagventil oder Kunststoff-Rückschlagventil an die tatsächlichen Systembedingungen angepasst werden, anstatt nur nach dem Rohrdurchmesser ausgewählt zu werden.
Da es sich um ein Schwenkarmventil handelt, bietet es dem Durchfluss nur einen geringen Widerstand. Zur Wartung des SCHWINGENRÜC...
Kurze Baulänge und einfache Installation. Hohe Korrosionsbeständigkeit, leicht und kostengünstig. Der vollständige Öffnung...
Durch das vollkugelförmige Kugeldesign kann das Ventil nicht leicht blockiert werden, wenn das Medium Partikel enthält. Es sind ...
Die BALL CHECK sind so kompakt und leicht, dass sie auf engstem Raum installiert werden können. Aufgrund der minimalen Anzahl an Innen...
Durch das vollkugelförmige Kugeldesign kann das Ventil nicht leicht blockiert werden, wenn das Medium Partikel enthält. Das einz...
Die BALL CHECK sind so kompakt und leicht, dass sie auf engstem Raum installiert werden können. Aufgrund der minimalen Anzahl an Innen...
