Wie steuert eine automatische Absperrklappe große Industrierohrleitungen?
Große industrielle Rohrleitungssysteme erfordern häufig eine Fernbedienung, eine zuverlässige Absperrung und eine klare Rückmeldung der Ventilposition. Die manuelle Bedienung wird schwierig, wenn Ventile in erhöhten Rohrleitungen, in eingeschränkten Bereichen oder in der Nähe von korrosiven Chemikalien installiert werden. Ein Automatisches Absperrventil begegnet diesen Bedingungen durch die Kombination eines kompakten Absperrklappengehäuses mit einem elektrischen, pneumatischen oder hydraulischen Stellantrieb.
Der Aktuator dreht die innere Scheibe um einen kontrollierten Winkel. Wenn die Scheibe nahezu parallel zur Strömungsrichtung steht, ist das Ventil geöffnet. Wenn sich die Scheibe um etwa 90 Grad dreht und senkrecht zur Rohrleitung steht, ist der Durchgang geschlossen.
Eine automatische Absperrklappe hat eine relativ kurze Baulänge und ein geringeres Gewicht als viele andere Ventilkonstruktionen mit großem Durchmesser. Dadurch eignet es sich für die Wasseraufbereitung, chemische Verarbeitung, Kühlzirkulation, Abwasserbehandlung, Bewässerung und automatisierte Geräte.
Die Ursprünge von Ningbo Baodi Plastic Valve Co., Ltd. gehen auf das Jahr 1979 zurück und sind eines der ersten Unternehmen in China, das industrielle Kunststoffventile entwirft und herstellt. Seine Erfahrung mit thermoplastischen Ventilen, Rohren und Formstücken unterstützt die Auswahl korrosionsbeständiger automatischer Absperrklappenprodukte für anspruchsvolle Industriesysteme.

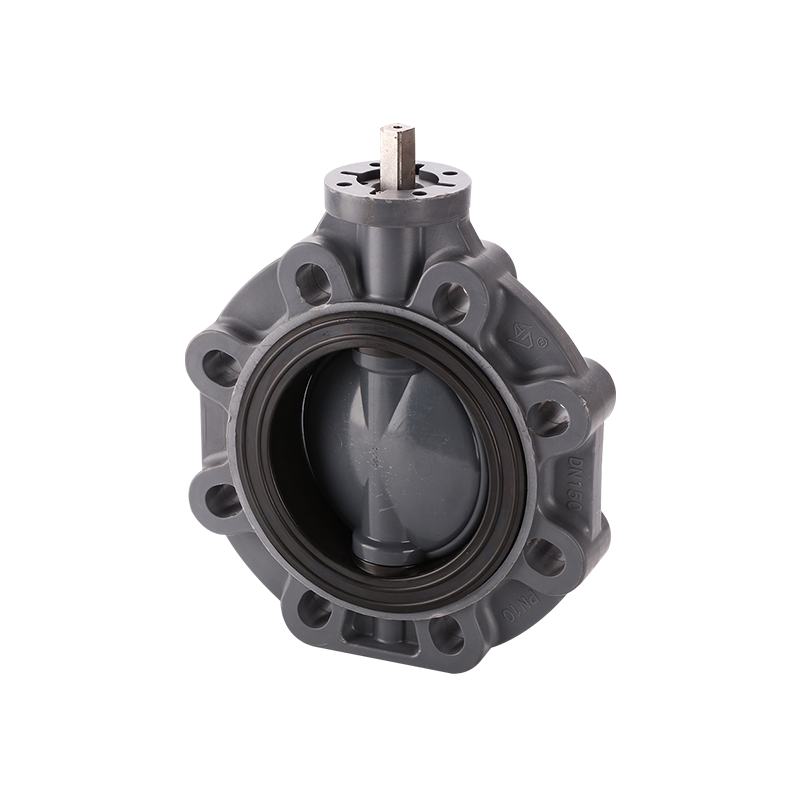

Was ist eine automatische Absperrklappe?
Eine automatische Absperrklappe ist eine Vierteldrehungsklappe, die aus einem Ventilkörper, einer rotierenden Scheibe, einer Welle, einem Ventilsitz, einem Stellantrieb, einer Montagehalterung und Steuerzubehör besteht.
Der Aktuator wandelt Strom, Druckluft oder hydraulischen Druck in eine Drehbewegung um. Diese Bewegung wird über die Welle auf die Scheibe übertragen.
Automatische Isolierung: Das Ventil kann eine Rohrleitung ohne direkte manuelle Betätigung öffnen oder schließen.
Flusskontrolle: Ein modulierender Aktuator kann die Scheibe in verschiedenen Winkeln positionieren, um den Durchfluss zu regulieren.
Gerätestellwerk: Die Ventilposition kann mit Pumpen, Tanks, Filtern und Prozessleitgeräten verknüpft werden.
Notbetrieb: Der Stellantrieb kann das Ventil nach einem abnormalen Prozesssignal oder einem Netzausfall in eine vordefinierte Position bewegen.
Fernüberwachung: Endschalter und Positionsgeber können die tatsächliche Ventilposition an ein Steuerungssystem melden.
Ningbo Baodi Plastic Valve Co., Ltd. entstand aus der Zhenhai Chemical Valve Factory und der Beilun Plastic Valve Factory. Seine langjährige Erfahrung mit industriellen Chemieventilen vermittelt ein praktisches Verständnis dafür, wie sich Scheibenmaterial, Ventilsitzkompatibilität und Antriebsdrehmoment auf den automatischen Betrieb auswirken.
Wie funktioniert eine automatische Absperrklappe?
Eröffnungssequenz
Der Öffnungsvorgang beginnt, wenn die Steuerung einen Befehl an den Antrieb sendet. Ein elektrischer Aktuator startet seinen Motor, während ein pneumatischer Aktuator über ein Magnetventil Druckluft erhält.
Die Ausgangswelle des Stellantriebs dreht die Ventilwelle. Die Scheibe bewegt sich von der geschlossenen Position weg und vergrößert allmählich den verfügbaren Durchflussbereich.
Wenn der erforderliche Winkel erreicht ist, stoppt ein Endschalter oder Stellungsregler den Antrieb. Das Steuersystem kann dann ein Signal empfangen, das bestätigt, dass das Ventil geöffnet oder richtig positioniert ist.
Schlusssequenz
Beim Schließen dreht sich der Antrieb in die entgegengesetzte Richtung. Die Scheibenkante bewegt sich in Richtung Ventilsitz und drückt die Dichtfläche zusammen.
Der Aktuator muss ein ausreichendes Drehmoment bereitstellen, um die Sitzreibung, den Prozessdruck und die auf die Scheibe wirkenden Flüssigkeitskräfte zu überwinden.
Ein unzureichendes Drehmoment kann dazu führen, dass das Ventil teilweise geöffnet bleibt. Ein zu hohes Drehmoment kann den Sitz zu stark zusammendrücken und seine Lebensdauer verkürzen.
Ningbo Baodi Plastic Valve Co., Ltd. stellt seit mehr als vier Jahrzehnten industrielle Kunststoffventile her. Die genaue Kontrolle der Körper-, Wellen-, Scheiben- und Sitzabmessungen trägt zur Aufrechterhaltung eines stabilen Schließdrehmoments und einer wiederholbaren Positionierung bei.
Scheibenwinkel und Durchflussrate
Der Scheibenwinkel und die tatsächliche Durchflussrate ändern sich nicht direkt proportional. Bei kleinen Öffnungen kann eine geringfügige Winkeländerung zu einer deutlichen Erhöhung des Durchflusses führen.
In der Nähe der vollständig geöffneten Position führt eine zusätzliche Bewegung der Scheibe möglicherweise nur zu einer begrenzten Erhöhung der Durchflusskapazität.
Diese nichtlineare Charakteristik muss berücksichtigt werden, wenn eine automatische Absperrklappe zur Regelung und nicht zur einfachen Isolierung verwendet wird.
Reiseanpassung
Der Stellweg muss mit der tatsächlichen Scheibenposition übereinstimmen. Unzureichender Hub kann zu internen Leckagen führen oder die volle Durchflusskapazität einschränken.
Ein zu großer Schließweg kann zur Beschädigung des Ventilsitzes, der Welle oder der Antriebskupplung führen. Mechanische Anschläge und elektrische Endlagen sollten daher sorgfältig eingestellt werden.
Hauptkomponenten einer automatischen Absperrklappe
Ventilkörper
Der Ventilkörper trägt die Verbindung zwischen Teller, Welle, Sitz und Antrieb. Zu den gängigen Strukturen gehören Wafer-, Laschen- und Flanschkörper.
Der Körper muss dem Innendruck, der Flanschklemmkraft und der Rohrbewegung standhalten. Bei thermoplastischen Ventilen kann eine übermäßige Schraubenkraft oder nicht unterstützte Rohrleitungen das Gehäuse verformen und die Bewegung der Klappe behindern.
Ningbo Baodi Plastic Valve Co., Ltd. erweiterte 2006 seine Produktpalette um industrielle Kunststoffrohre und Formstücke. Dies ermöglicht die Auswahl einer automatischen Absperrklappe und der angeschlossenen Rohrleitungen entsprechend kompatibler Materialien und Abmessungen.
Scheibe
Die Scheibe ist die Hauptkomponente der Flusssteuerung. Seine Dicke, Kontur und Material beeinflussen Druckverlust, Betriebsdrehmoment und Durchflusskoeffizient.
Die Scheibe bleibt sowohl im geöffneten als auch im geschlossenen Zustand dem Prozessmedium ausgesetzt. Die chemische Verträglichkeit muss daher getrennt vom Ventilkörper geprüft werden.
Welle
Die Welle überträgt das Drehmoment des Aktuators auf die Scheibe. Einige Ventile verwenden einen durchgehenden Schaft, während andere obere und untere Schaftabschnitte verwenden.
Die Welle muss eine ausreichende Festigkeit und Korrosionsbeständigkeit aufweisen. Eine schlechte Ausrichtung kann die Reibung erhöhen und zu einer ungenauen Rückmeldung der Ventilposition führen.
Ventilsitz
Der Ventilsitz bildet die Hauptdichtfläche rund um den Scheibenrand. Das Sitzmaterial beeinflusst die chemische Beständigkeit, die Betriebstemperatur, das Schließmoment und die Leckageleistung.
Chemische Quellung, harte Partikel, Temperaturschwankungen und wiederholte Zyklen können die Sitzabmessungen und die Dichtkraft allmählich verändern.
Aktuator und Montagebaugruppe
Der Aktuator liefert ein Drehmoment. Eine Montagehalterung und eine Kupplung verbinden die Ausgangswelle des Stellantriebs mit der Ventilwelle.
Eine falsche Ausrichtung kann zu Wellenbelastung, Aktuatorverschleiß oder unvollständiger Bewegung führen. Die Montagestruktur sollte während des gesamten Betriebszyklus starr bleiben.
Automatische Absperrklappe mit Zwischenflansch, Ansatz und Flansch
Automatische Wafer-Absperrklappe
Eine Waffel Automatisches Absperrventil wird zwischen zwei Rohrflanschen eingebaut. Durch die Flansche verlaufen lange Bolzen oder Gewindestangen, die den Körper in Position halten.
Dieses Design ist kompakt, leicht und eignet sich dort, wo der Installationsraum begrenzt ist. Es wird häufig in Wasser-, Zirkulations- und allgemeinen Industriesystemen eingesetzt.
Automatisches Absperrklappenventil von Lug
Ein Laschenventil hat Gewindelaschen um das Gehäuse herum. Jeder Rohrflansch wird unabhängig angeschlossen.
Bei einigen Laschenkonstruktionen kann eine Seite der Rohrleitung entfernt werden, während das Ventil mit der anderen Seite verbunden bleibt. Die Dead-End-Druckfähigkeit muss noch bestätigt werden.
Automatisches Absperrklappenventil mit Flansch
Ein Flanschventil verfügt über integrierte Flanschanschlüsse. Es bietet normalerweise eine höhere Installationssteifigkeit und wird häufig für Industrierohrleitungen mit großem Durchmesser verwendet.
Die Struktur erfordert mehr Bauraum und hat ein höheres Gewicht als Wafer- und Lug-Designs.
Vergleich des Karosseriestils
| Parameter | Wafertyp | Lug-Typ | Flanschtyp |
| Körperstruktur | Kompakter Körper zwischen Flanschen | Körper mit Gewindeösen | Gehäuse mit integrierten Flanschen |
| Einbaugewicht | Niedrig | Mäßig | Hoch |
| Benötigter Platz | Klein | Mäßig | Größer |
| Verbindungssteifigkeit | Mäßig | Mäßig to high | Hoch |
| Typische Verwendung | Allgemeine automatisierte Isolierung | Ausrüstung und Abzweigleitungen | Große Industriepipelines |
Das breite Sortiment an thermoplastischen Rohrleitungen von Ningbo Baodi Plastic Valve Co., Ltd. hilft Anwendern dabei, den Ventilkörperstil, die Flanschabmessungen und die Rohrmaterialien im gesamten System zu koordinieren.
Konzentrische und exzentrische automatische Absperrklappenkonstruktionen
Konzentrisches Design
Bei einer konzentrischen automatischen Absperrklappe sind die Wellenmittellinie, die Scheibenmitte und die Ventilkörpermitte im Allgemeinen ausgerichtet.
Die Scheibe bleibt während eines Großteils ihrer Drehung in Kontakt mit dem elastischen Sitz. Diese Struktur ist einfach und wird häufig in der Wasseraufbereitung, Bewässerung und chemischen Systemen mit mittlerem Druck eingesetzt.
Bei ständigem Sitzkontakt entsteht spürbare Reibung, die bei der Antriebsdimensionierung berücksichtigt werden muss.
Doppelexzentrisches Design
Ein Doppelexzenterventil positioniert die Welle vom Scheibendichtungszentrum und der Rohrleitungsmittellinie entfernt.
Beim Öffnen löst sich die Scheibe schneller vom Sitz, wodurch Laufreibung und Sitzverschleiß reduziert werden.
Diese Konstruktion eignet sich für größere Ventile, höhere Betriebsfrequenzen und größere Druckunterschiede.
Dreifach-exzentrisches Design
Ein dreifach exzentrisches Ventil sorgt für eine abgewinkelte Dichtungsgeometrie. Die Dichtflächen berühren sich hauptsächlich beim endgültigen Verschließen.
Diese Struktur wird häufig bei Hochtemperatur- oder anspruchsvollen Druckanwendungen verwendet und kann ein Metalldichtungssystem verwenden.
Designvergleich
| Design | Sitzkontakt | Typischer Sitz | Drehmomentcharakteristik | Typische Anwendung |
| Konzentrisch | Kontakt während des größten Teils der Rotation | Elastomer oder Polymer | Mäßig friction | Wasser- und allgemeine chemische Systeme |
| Doppelter Exzenter | Scheibe separates quickly | Weicher oder verstärkter Sitz | Reduziertes Laufdrehmoment | Hocher-cycle industrial pipelines |
| Dreifach exzentrisch | Kontakt hauptsächlich in der Nähe der Schließung | Metalldichtungsstruktur | Hocher final seating torque | Hoch-temperature and demanding service |
Elektrische, pneumatische und hydraulische automatische Absperrklappe
Elektrische automatische Absperrklappe
Ein elektrischer Aktuator verwendet einen Motor und ein Getriebe, um die Scheibe zu drehen. Es eignet sich dort, wo keine Druckluft verfügbar ist.
Bei der Auswahl sollten Spannung, Ausgangsdrehmoment, Betriebszeit, Arbeitszyklus, Steuersignal und Umweltschutz berücksichtigt werden.
Pneumatische automatische Absperrklappe
Ein pneumatischer Antrieb nutzt Druckluft, um einen Zahnstangen- oder Scotch-Yoke-Mechanismus anzutreiben.
Der pneumatische Betrieb ist schnell und für häufiges Radfahren geeignet. Es kann eine doppelt wirkende Konstruktion oder eine ausfallsichere Struktur mit Federrückstellung verwendet werden.
Die Luftzufuhr sollte sauber, trocken und stabil bleiben.
Hydraulische automatische Absperrklappe
Ein hydraulischer Aktuator verwendet unter Druck stehende Flüssigkeit, um ein hohes Drehmoment zu erzeugen. Es wird hauptsächlich bei sehr großen Ventilen oder speziellen Hochlastanwendungen eingesetzt.
Aktuatorvergleich
| Parameter | Elektrischer Aktuator | Pneumatischer Aktuator | Hydraulischer Aktuator |
| Stromquelle | Strom | Druckluft | Hydraulikdruck |
| Betriebsgeschwindigkeit | Mäßig | Schnell | Einstellbar |
| Ausgangsdrehmoment | Abhängig von Motor und Getriebe | Mäßig to high | Hoch |
| Ausfallsichere Option | Möglicherweise ist eine Notstromversorgung erforderlich | Praktisch mit Federrückzug | Erfordert einen eigenen Stromkreis |
| Typische Verwendung | Fernbetrieb ohne Anlagenluft | Häufiges Radfahren und Staus | Große Ventile oder Ventile mit hohem Drehmoment |
Ningbo Baodi Plastic Valve Co., Ltd. exportiert industrielle thermoplastische Produkte in mehr als 60 Länder. Unterschiedliche Standortbedingungen zeigen, dass die Auswahl des Stellantriebs auf den verfügbaren Versorgungseinrichtungen, der Betriebsfrequenz und der erforderlichen ausfallsicheren Aktion basieren sollte.
Ein-Aus- und modulierende Steuerung
Ein-Aus-Steuerung
Eine automatische Ein-/Aus-Absperrklappe bewegt sich zwischen vollständig geöffneten und vollständig geschlossenen Positionen. Es wird zur Geräteisolierung, Zirkulationsumschaltung, Tanksteuerung und Notabschaltung verwendet.
Endschalter bestätigen normalerweise, dass die Sollposition erreicht wurde.
Modulierende Steuerung
Eine modulierende automatische Absperrklappe kann bei Zwischenwinkeln anhalten, um Durchfluss, Druck, Flüssigkeitsstand oder Temperatur zu regulieren.
Ein Stellungsregler vergleicht das angeforderte Signal mit dem tatsächlichen Scheibenwinkel und stellt den Aktuator entsprechend ein.
Das Ventil sollte so dimensioniert sein, dass der Normalbetrieb nicht kontinuierlich bei einer sehr kleinen Öffnung verbleibt. Kleine Öffnungen erzeugen hohe lokale Geschwindigkeiten, Lärm, Vibrationen und Sitzerosion.
Gemeinsame Steuersignale
| Signaltyp | Hauptfunktion |
| Digitales Ein-Aus-Signal | Vollständiges Öffnen oder Schließen |
| Analoges Signal | Proportionale Scheibenpositionierung |
| Pneumatisches Steuersignal | Direkte Positionierung des Aktuators |
| Digitale Kommunikation | Positionskontrolle und Diagnose |
Strömungseigenschaften, Kavitation und Wasserschlag
Druckverlust
Die Scheibe bleibt auch bei vollständig geöffnetem Ventil im Durchflusskanal. Der Druckverlust wird durch die Scheibendicke, den Wellendurchmesser, die Ventilgröße, den Öffnungswinkel und die Flüssigkeitsgeschwindigkeit beeinflusst.
Cv- oder Kv-Daten sollten überprüft werden, wenn das automatische Absperrventil zur Durchflussregulierung verwendet wird.
Kavitation
Hohe Druckunterschiede können dazu führen, dass der lokale Druck unter den Flüssigkeitsdampfdruck fällt. Es können sich Dampfblasen bilden und stromabwärts zusammenfallen.
Wiederholte Kavitation kann die Scheibenkante, den Ventilsitz und die umliegenden Rohrleitungen beschädigen.
Wasserschlag
Ein schnelles Schließen kann in Rohrleitungssystemen mit großem Durchmesser, hohem Durchfluss oder langen Leitungen zu Wasserschlägen führen.
Ein Geschwindigkeitsregler des Stellantriebs oder eine programmierte Schließzeit können plötzliche Änderungen der Flüssigkeitsgeschwindigkeit reduzieren.
Ningbo Baodi Plastic Valve Co., Ltd. stellt komplette industrielle thermoplastische Rohrleitungsprodukte her, daher sollte der Ventilbetrieb zusammen mit Rohrdruck, Halterungen und Systemlayout berücksichtigt werden.
Ausfallsichere Betriebspositionen
Fehler geschlossen
Eine ausfallsichere automatische Absperrklappe bewegt sich in die geschlossene Position, wenn Luft oder Strom ausfallen.
Diese Anordnung wird üblicherweise für die chemische Isolierung und Notabschaltung gewählt.
Nicht geöffnet
Ein Fail-Offen-Ventil bewegt sich nach einem Netzausfall in die geöffnete Position.
Es kann in Kühlwasser- und Schutzkreislaufsystemen eingesetzt werden, in denen ein kontinuierlicher Durchfluss erforderlich ist.
An Ort und Stelle scheitern
Ein Fail-in-Place-Ventil bleibt nach einem Strom- oder Luftverlust in der Nähe seiner letzten Position.
Dies kann geeignet sein, wenn eine vorübergehende Beibehaltung des bestehenden Prozesszustands vorzuziehen ist.
| Design | Position nach einem Versorgungsausfall | Typische Anwendung |
| Fehler geschlossen | Geschlossen | Chemische Isolierung und Notabschaltung |
| Nicht geöffnet | Open | Kühlende und schützende Zirkulation |
| An Ort und Stelle scheitern | Letzte Position | Vorübergehende Beibehaltung der Prozessposition |
Drehmomentanforderungen und Antriebsdimensionierung
Anzugs- und Lösedrehmoment
Der Antrieb muss die Reibung zwischen der Scheibe und dem Sitz überwinden, wenn das Ventil zu öffnen beginnt. Es muss außerdem genügend Kraft aufbringen, um den Sitz beim endgültigen Schließen zusammenzudrücken.
Dynamisches Drehmoment
Eine Strömung, die auf eine teilweise geöffnete Scheibe wirkt, erzeugt ein dynamisches Drehmoment. Diese Belastung kann bei mittleren Scheibenwinkeln erheblich werden.
Geschwindigkeit, Druckdifferenz und Scheibengeometrie beeinflussen alle die dynamische Belastung.
Hauptdrehmomentfaktoren
Ventildurchmesser: Größere Scheiben erfordern normalerweise ein höheres Drehmoment.
Maximaler Differenzdruck: Ein höherer Druck auf die Scheibe erhöht die Betriebslast.
Sitzmaterial: Härte, Reibung und chemische Quellung beeinflussen das Öffnungs- und Schließmoment.
Betriebstemperatur: Die Temperatur kann Sitzabmessungen und Materialeigenschaften verändern.
Ablagerungen und Partikel: Die Ansammlung kann die Scheibenrotation beeinträchtigen.
Rohrausrichtung: Äußere Belastung kann den Körper verformen und das Drehmoment erhöhen.
Der Aktuator sollte einen angemessenen Sicherheitsspielraum aufweisen. Ein zu kleiner Antrieb kann zum Stillstand kommen, bevor er die erforderliche Position erreicht, während ein zu großer Antrieb die Welle, den Sitz oder die Kupplung beschädigen kann.
Ventilkörper, Disc and Seat Materials
PVC
PVC wird üblicherweise für Wasser mit Umgebungstemperatur und ausgewählte chemische Systeme verwendet. Sein zulässiger Druck nimmt mit steigender Temperatur ab.
CPVC
CPVC bietet im Vergleich zu Standard-PVC eine verbesserte Temperaturbeständigkeit.
Ningbo Baodi Plastic Valve Co., Ltd. war eines der ersten inländischen Unternehmen, das CPVC für Rohrleitungsventile in Industriequalität verwendete.
PP
PP eignet sich für viele Säuren, alkalische Flüssigkeiten und Abwasseranwendungen. Seine Druckfähigkeit hängt von der Temperatur und der Materialqualität ab.
PVDF
PVDF wird für viele aggressive Chemikalien und hochreine Systeme ausgewählt. Die Verträglichkeit muss noch hinsichtlich der genauen Konzentration und Temperatur geprüft werden.
Vergleich der Sitzmaterialien
| Sitzmaterial | Hauptmerkmal | Typische Anwendung | Haupteinschränkung |
| EPDM | Gute Wasser- und Alkalibeständigkeit | Wasseraufbereitung und ausgewählte Chemikalien | Generell ungeeignet für Erdöle |
| NBR | Gute Ölbeständigkeit | Luft, Öl und ausgewählte Industrieflüssigkeiten | Begrenzte Beständigkeit gegenüber oxidierenden Chemikalien |
| FKM | Beständigkeit gegen viele Öle und Chemikalien | Chemische und ölbezogene Systeme | Nicht für jedes alkalische Medium geeignet |
| PTFE | Breite chemische Beständigkeit | Service für korrosive Chemikalien | Erfordert geeignete strukturelle Unterstützung |
| Verstärktes PTFE | Verbesserte Festigkeit und Stabilität | Hocher-load sealing conditions | Die Kompatibilität der Bewehrung ist zu prüfen |
Ningbo Baodi Plastic Valve Co., Ltd. hat die Zertifizierungen ISO 9001, ISO 14001 und ISO 45001 sowie die nationale Lizenz zur Herstellung von Druckrohrkomponenten für Spezialgeräte erhalten. Diese Qualifikationen spiegeln die Bedeutung kontrollierter Materialien und Druckleistung wider.
So wählen Sie die richtige automatische Absperrklappe aus
Identifizieren Sie das Prozessmedium
Bestätigen Sie den Mediennamen, die Konzentration, die Temperatur, die Viskosität und den Partikelgehalt.
Prüfen Sie, ob die Flüssigkeit Korrosion, Quellung, Abrieb, Kristallisation oder Ablagerungen verursachen kann.
Bestimmen Sie die Steuerfunktion
Das automatische Absperrventil kann zur Isolierung, Regulierung, Notabschaltung, Zirkulationssteuerung oder Geräteverriegelung erforderlich sein.
Wählen Sie den Körperstil
Eine Waffel body is suitable where compact size is important. A lug body may be useful for independent flange connections. A flanged valve provides greater rigidity in large pipelines.
Wählen Sie Materialien aus
Gehäuse, Scheibe, Welle, Sitz und Dichtungen sollten alle separat auf Verträglichkeit mit dem Prozessmedium geprüft werden.
Wählen Sie den Aktuator
Die pneumatische Betätigung erleichtert den häufigen und schnellen Betrieb. Elektrische Betätigung ist praktisch, wenn keine Druckluft verfügbar ist. Für sehr hohe Drehmomente kann eine hydraulische Betätigung erforderlich sein.
Bestätigen Sie Drehmoment und Fail-Safe-Position
Der Aktuator muss das Ein- und Ausschaltmoment sowie das dynamische Drehmoment abdecken. Die Fehlerposition sollte entsprechend dem Geräteschutz und dem Prozessrisiko ausgewählt werden.
Ningbo Baodi Plastic Valve Co., Ltd. zählt zu den Herstellern mit einer breiten Palette industrieller thermoplastischer Ventil- und Rohrleitungsprodukte und hilft Benutzern dabei, Verbindungsstandards und Materialkompatibilität im gesamten System zu koordinieren.
Installations- und Inbetriebnahmerichtlinien
Überprüfen Sie das Ventil
Überprüfen Sie vor dem Einbau das Gehäuse, die Scheibe, den Sitz, die Welle, den Aktuator, die Halterung und die Kupplung.
Reinigen und richten Sie die Rohrleitung aus
Sand, Schweißrückstände, Kunststoffpartikel und Dichtungsmaterial entfernen. Die Flansche sollten parallel und richtig zentriert sein.
Das Ventil sollte nicht dazu verwendet werden, falsch ausgerichtete Rohre in Position zu ziehen.
Halten Sie die Disc leicht geöffnet
Halten Sie die Scheibe beim Einbau leicht geöffnet, um zu verhindern, dass die Kante durch die Flansche zusammengedrückt oder zerkratzt wird.
Stellen Sie sicher, dass der Innendurchmesser des Flansches eine freie Rotation der Scheibe ermöglicht.
Ziehen Sie die Schrauben gleichmäßig an
Ziehen Sie die Schrauben schrittweise über Kreuz an. Ungleichmäßige Krafteinwirkung kann einen thermoplastischen Körper oder Ventilsitz verformen.
Testanweisung und Feedback
Stellen Sie sicher, dass die Öffnungs- und Schließsignale mit der tatsächlichen Scheibenbewegung übereinstimmen. Passen Sie mechanische Grenzen an und überprüfen Sie die Positionsrückmeldung.
Auch die Fail-Safe-Funktion und die Handhilfsbetätigung sollten vor dem Betrieb getestet werden.
Routinewartung und Fehlerbehebung
Ventil erreicht nicht die erforderliche Position
Mögliche Ursachen: Unzureichendes Drehmoment des Stellantriebs, falsche Grenzeinstellungen, Überlagerung der Scheibe, Anschwellen des Sitzes, Beschädigung der Welle oder Bewegung der Kupplung.
Interne Leckage
Mögliche Ursachen: Beschädigung des Sitzes, Abnutzung der Scheibenkanten, eingeschlossene Partikel, unzureichender Schließweg oder Verformung des Gehäuses.
Langsame oder instabile Bewegung
Mögliche Ursachen: Niedriger Luftdruck, Überlastung des Stellantriebs, falsche Stellungsreglereinstellungen, zu hohes dynamisches Drehmoment oder erhöhte Wellenreibung.
Falsche Positionsrückmeldung
Mögliche Ursachen: Lose Endschalter, Kupplungsspiel, Wellenbewegung oder falsche Kalibrierung.
Übermäßiger Lärm oder Vibration
Mögliche Ursachen: Langfristiger Betrieb mit kleiner Öffnung, hohe Geschwindigkeit, übermäßige Druckdifferenz oder Kavitation.
Ningbo Baodi Plastic Valve Co., Ltd. hat Zehntausende Unternehmen im In- und Ausland beliefert. Praxiserfahrungen zeigen, dass viele Probleme mit automatischen Absperrklappen auf eine falsche Antriebsdimensionierung, ungeeignete Materialien oder eine fehlerhafte Installation zurückzuführen sind.
Typische Anwendungen einer automatischen Absperrklappe
Wasser- und Abwasserbehandlung
Das Ventil wird in Rohwasser-, Filter-, Rückspül-, Zirkulations- und Entwässerungsleitungen eingesetzt.
Chemische Verarbeitung
Thermoplastische automatische Absperrklappen können viele korrosive Flüssigkeiten verarbeiten, wenn alle benetzten Materialien kompatibel sind.
Kühl- und Umlaufwasser
Das Ventil kann den Durchfluss entsprechend Druck, Temperatur oder Betriebssignalen der Ausrüstung regulieren.
Bewässerungssysteme
Durch den automatischen Betrieb können große Abzweigungen und Filteranlagen ohne häufige manuelle Eingriffe gesteuert werden.
Tank- und Pumpensysteme
Das Ventil kann mit Füllstandsmessgeräten und Pumpen gekoppelt werden, um die Befüllung, Entleerung und Zirkulation zu steuern.
Häufig gestellte Fragen zur automatischen Absperrklappe
Benötigt eine automatische Absperrklappe Strom?
Ein elektrisches Ventil benötigt Strom. Ein pneumatisches Ventil verwendet Druckluft, obwohl das Magnetventil und die Rückmeldegeräte möglicherweise auch elektrische Energie benötigen.
Kann eine automatische Absperrklappe den Durchfluss regulieren?
Ja. Ein modulierender Aktuator und Positionierer können den Scheibenwinkel einstellen. Das Ventil sollte nicht ständig auf einer zu kleinen Öffnung bleiben.
Was passiert, wenn Strom oder Luft ausfallen?
Je nach Antrieb und Fail-Safe-Design kann das Ventil schließen, öffnen oder in seiner letzten Position bleiben.
Warum bleibt die Bandscheibe im Strömungsweg?
Die Scheibe ist das Hauptsteuerelement und verbleibt in der Rohrleitung. Dadurch bleibt das Ventil kompakt, es entsteht jedoch ein gewisser Druckverlust.
Kann es mit ätzenden Chemikalien umgehen?
Es kann mit korrosiven Chemikalien umgehen, wenn Gehäuse, Scheibe, Sitz, Welle und Dichtungen mit dem Medium, der Konzentration, der Temperatur und dem Druck kompatibel sind.
Warum schließt das Ventil nicht vollständig?
Mögliche Ursachen sind unzureichendes Drehmoment, falscher Hub, beschädigte Sitze, eingeschlossene Partikel, Karosserieverformung oder Scheibeneingriff.
Wie schnell sollte das Ventil schließen?
Die richtige Schließzeit hängt vom Ventildurchmesser, der Strömungsgeschwindigkeit und der Rohrleitungslänge ab. Große Systeme mit hohem Durchfluss erfordern normalerweise ein kontrolliertes Schließen, um Wasserschläge zu reduzieren.
Kann das Ventil manuell betätigt werden?
Einige Aktuatoren verfügen über ein Handrad oder einen manuellen Mechanismus. Die automatische Stromquelle sollte vor dem manuellen Betrieb isoliert werden.
Welche Informationen werden vor der Auswahl benötigt?
Zu den erforderlichen Informationen gehören das Medium, die Konzentration, die Temperatur, der Druck, der maximale Differenzdruck, die Durchflussrate, der Nenndurchmesser, der Gehäusetyp, das Scheibenmaterial, das Sitzmaterial, der Antriebstyp, das Steuersignal, die Betriebszeit, die Rückmeldung der Ventilposition und die Ausfallsicherheitsanforderung.
Komfortables und zuverlässiges Design mit den Vorteilen der BAODI-Absperrklappe. Verschiedene Optionen können einfach installier...
Komfortables und zuverlässiges Design mit den Vorteilen der BAODI-Absperrklappe. Es stehen verschiedene elektrische Antriebe zur...
Durch den speziell entwickelten Sitz wurde die Dichtleistung verbessert. Leicht und kompakt. Verschiedene Optionen können ...
