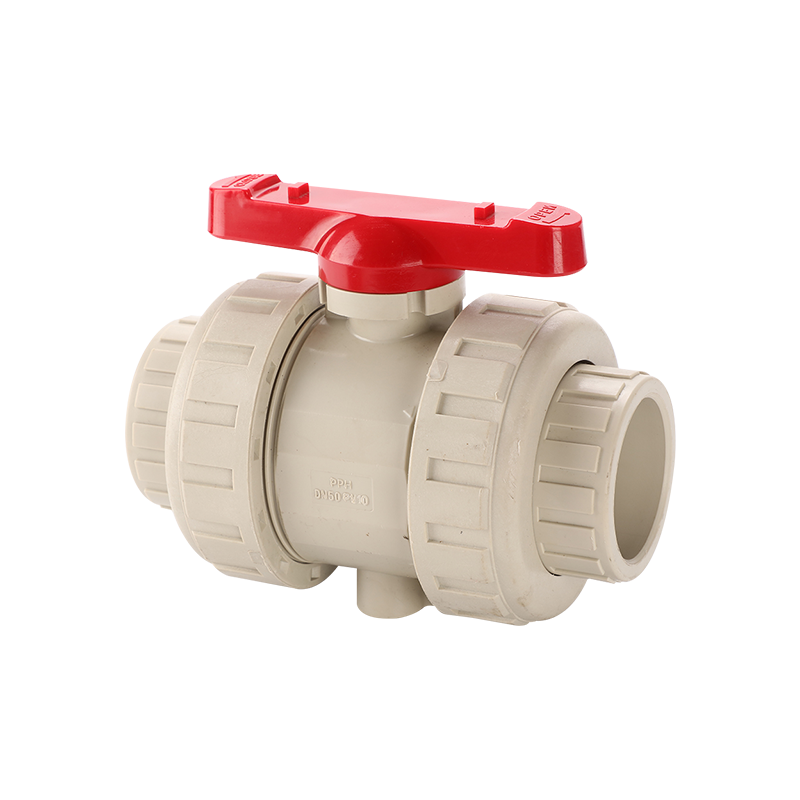

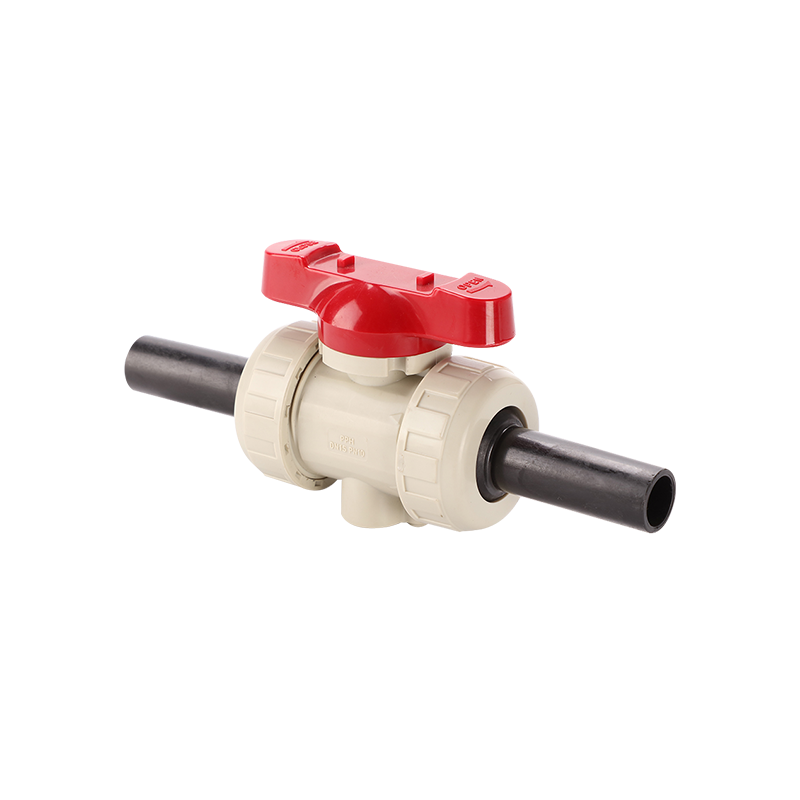

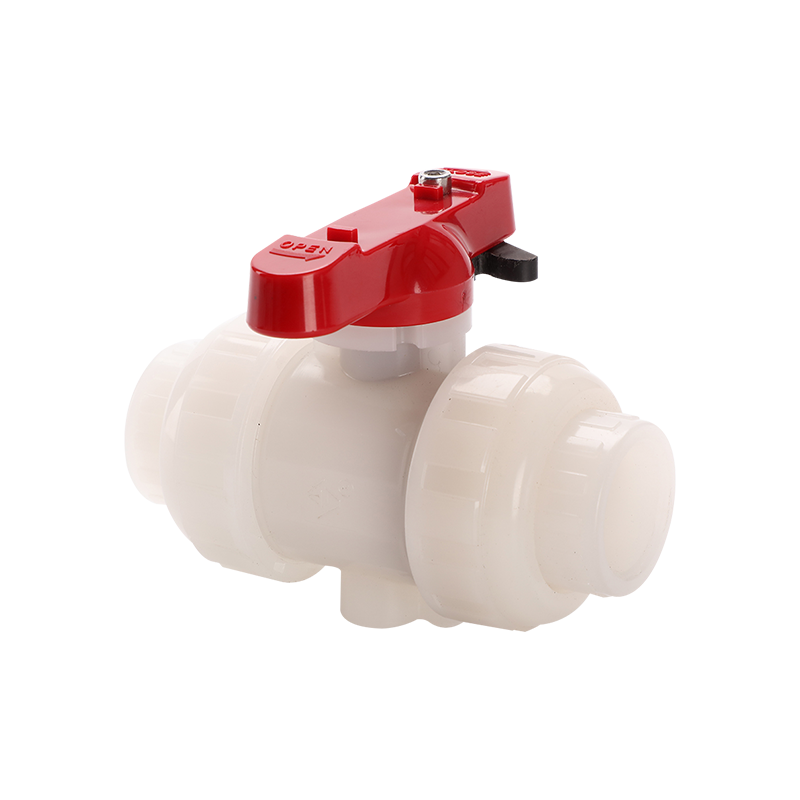

Echter Union-Kugelhahn

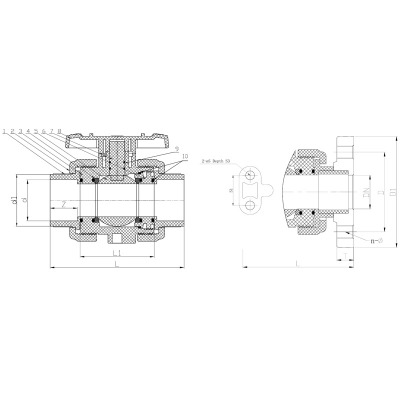

Maßtabelle (mm)

HG/DIN

ANSI/JIS

Echte Union-Kugelhähne kombinieren einen Durchflussweg mit vollem Durchgang mit einem abnehmbaren Union-Anschluss an beiden Enden und geben Anlagen so ein Ventil an die Hand, das eine hohe Druckleistung liefert und gleichzeitig leicht zu warten oder aus der Leitung zu entfernen ist.

Hauptmerkmale:
• Das Design mit vollem Durchgang und dickerer Wandstärke unterstützt Druckstufen bis zu PN16 in UPVC-, CPVC- und PVDF-Materialien.
• Eine optionale Verriegelungsvorrichtung sichert den Griff in der vollständig geöffneten oder vollständig geschlossenen Position für Betriebssicherheit und Sperrverfahren.
• Die Größen DN15–50 sind für den vollständigen Vakuumbetrieb ausgelegt und eignen sich daher auch für Unterdruckanwendungen.
• Die Körperlänge übertrifft die Designanforderungen des HG-Standards und ermöglicht eine dickere Kugel, eine dickere PTFE-Dichtung sowie einen stärkeren Innenstopfen und ein stärkeres Gewinde für eine längere Haltbarkeit.
• Das Ventil kann ohne Austausch des Gehäuses von manueller auf automatische (pneumatische oder elektrische) Betätigung umgerüstet werden, wodurch die Erstinstallationsinvestition bei steigenden Automatisierungsanforderungen geschützt wird.
• Ein unterer Ständer mit einem Einsatzloch ermöglicht die Befestigung des Ventils an einer Werkbank oder Platte mit nur einem Metalleinsatz und ohne zusätzliche Halterungen.
• Das Entfernen des Griffs und das Einsetzen der erhabenen Laschen in den Träger ermöglicht eine schnelle, werkzeuglose Demontage für Wartungszwecke.

Praxiserfahrungen zeigen, dass Installationsfehler in Fabrikrohrleitungen zu einer ungleichmäßigen Belastung der Überwurfmuttern führen können, was bei größeren Größen im Laufe der Zeit zu Undichtigkeiten oder Schäden an der Mutter führen kann. Aus diesem Grund wird die Verbindungsart mit Verschraubung für den Einsatz bis DN50 empfohlen, wobei größere Durchmesser besser durch Kugelhahnausführungen mit Flansch abgedeckt werden können.

Zu den typischen Anwendungen gehören Prozessanlagen, Wasseraufbereitungssysteme, Vakuumleitungen und Installationen, die später automatisiert werden können, was dieses Ventil zu einer flexiblen Wahl für Ingenieure macht, die die Möglichkeit haben möchten, Betätigungsmethoden zu aktualisieren, ohne die Rohrleitungen neu zu gestalten.
