Manuelles Membranventil

Zuhause / Produkte / Manuelles Ventil / Manuelles Membranventil / Flanschmembranventile

ZURÜCK：Echte Union-Membranventile WEITER：Kein nächster Artikel

Teile & Materialien
Abmessungen & Spezifikationen
Beschreibung
Optionen
FAQ
Kontakt

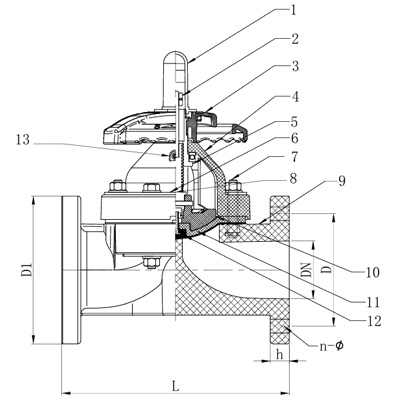

NEIN.	Teile	Materialien
1	Messgeräteabdeckung	PC
2	Bolzenmutter	Stahl, Edelstahl
3	Handrad	ABS, PPG
4	Motorhaube	PPG, FRPP, PPH, UPVC, CPVC, PVDF
5	Ärmel	Gusseisen mit Nickelbeschichtung, Kupferlegierung
6	Vorstand	Kunststoffbeschichteter Stahl, Edelstahl
7	Stehbolzen und Mutter	Stahl, Edelstahl
8	Stamm	Stahl, Edelstahl，copper alloy
9	Körper	FRPP, PPH, UPVC, CPVC, PVDF
10	Kompressor	PVDF, CPVC, PVDF, CPVC, Gusseisen
11	Kissen	EPDM, FPM
12	Membran	EPDM, FPM，PVDF，FEP，PFA，PTFE
13	Schmiernippel	DN80, 80-250, nur verwendet, Kupferlegierung, Edelstahl

Cv-Referenzwert
100 % vollständig geöffnet

DN			CV-Wert

15			5.4
20			6.3
25			7.2
32			8.1
40			23.4
50			43.2
65			76.5

80			103.5

100			166.5

125			270
150			360

200			630
250			900
300			900

(Mpa) Temperatur%Druckdiagramm

DN	FRPP			PPH			UPVC		CPVC			PVDF
	20℃	60℃	90℃	20℃	60℃	85℃	20℃	50℃	20℃	60℃	85℃	20℃	60℃	90℃	120℃
15	1.0	0.8	0.3	1.0	0.7	0.3	1.0	0.5	1.0	0.8	0.3	1.0	1.0	0.6	0.4
20	1.0	0.8	0.3	1.0	0.7	0.3	1.0	0.5	1.0	0.8	0.3	1.0	1.0	0.6	0.4
25	1.0	0.8	0.3	1.0	0.7	0.3	1.0	0.5	1.0	0.8	0.3	1.0	1.0	0.6	0.4
32	1.0	0.6	0.3	1.0	0.5	0.3	1.0	0.5	1.0	0.6	0.3	1.0	1.0	0.6	0.4
40	1.0	0.6	0.3	1.0	0.5	0.3	1.0	0.5	1.0	0.6	0.3	1.0	1.0	0.6	0.4
50	1.0	0.6	0.3	1.0	0.5	0.3	1.0	0.5	1.0	0.6	0.3	1.0	1.0	0.6	0.4
65	1.0	0.5	0.2	1.0	0.4	0.2	1.0	0.4	1.0	0.5	0.2	1.0	1.0	0.5	0.3

80	1.0	0.5	0.2	1.0	0.4	0.2	1.0	0.4	1.0	0.5	0.2	1.0	1.0	0.5	0.3

100	1.0	0.5	0.2	1.0	0.4	0.2	1.0	0.4	1.0	0.5	0.2	1.0	0.8	0.5	0.3

125	0.5	0.3	0.15	0.5	0.2	0.15	0.6	0.3	0.6	0.3	0.2	0.6	0.6	0.4	0.2
150	0.5	0.3	0.15	0.5	0.2	0.15	0.6	0.3	0.6	0.3	0.2	0.6	0.6	0.4	0.2

200	0.3	0.2	0.1	0.3	0.15	0.1	0.3	0.1	0.3	0.2	0.1	0.4	0.4	0.2	0.1
250	0.3	0.2	0.1	0.3	0.15	0.1	0.3	0.1	0.3	0.2	0.1	0.3	0.3	0.2	0.1
300	0.3	0.2	0.1	0.3	0.15	0.1	0.3	0.1	0.3	0.2	0.1	0.3	0.3	0.2	0.1

Maßtabelle

DN	D1 (mm)			D (mm)			L (mm)				h(mm)	n			φ(mm)

	HG/DIN	JIS	ANSI	HG/DIN	JIS	ANSI	HG	DIN	JIS	ANSI		HG/DIN	JIS	ANSI	HG/DIN	JIS	ANSI

15	95	95	95	65	70	60	125	130	110	110/108	14	4	4	4	14	15	16

20	105	100	100	75	75	70	135	150	120	120/150	16	4	4	4	14	15	16

25	115	125	125	85	90	79	145	160	130	130/150	16	4	4	4	14	15	16

32	135	135	135	100	100	89	160	180	142*	160	16	4	4	4	18	19	16

40	145	145	145	110	105	98	180	200	180	180/176	16	4	4	4	18	19	16


50	160	160	160	125	120	121	210	230	210	210/202	18	4	4	4	18	19	19
65	180	180	180	145	140	140	250	290*	250	250	22	4	4	4	18	19	19
80	195	195	195	160	150	152	300	310	280	280/264*	25	8	8	4	18	19	19

100	215	220	220	180	175	190	350	350	340	340/329*	25	8	8	8	18	19	19
125	255	255	255	210	210	216	400	400	410	410	30	8	8	8	18	19	22

150	280	280	280	240	240	241	460	480	480	480	30	8	8	8	22	23	22
200	340	340	340	295	290	298	575	600*	570	570	38	8	12	8	22	23	22

250	395	395	395	350	355	362	685	730*	680	680	38	12	12	12	22	25	26

300	480	480	480	400	400	432	790				40	12	16	12	22	25	26

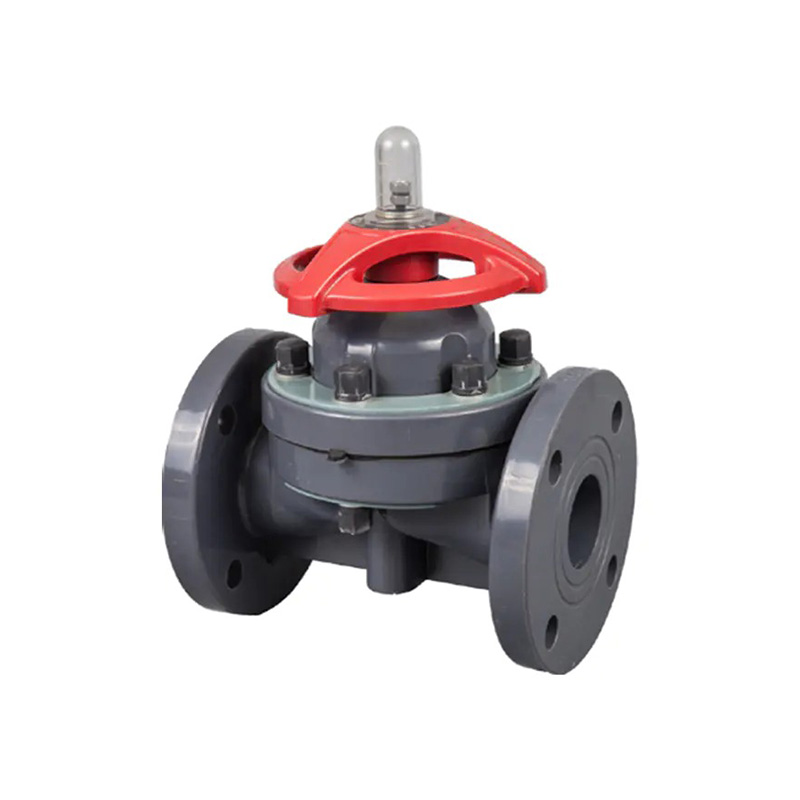

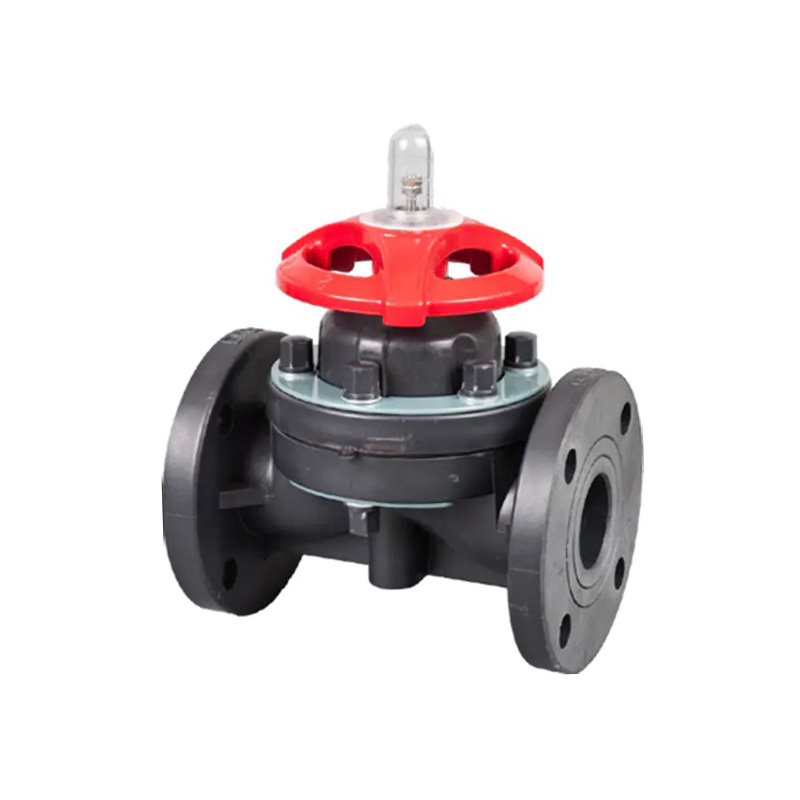

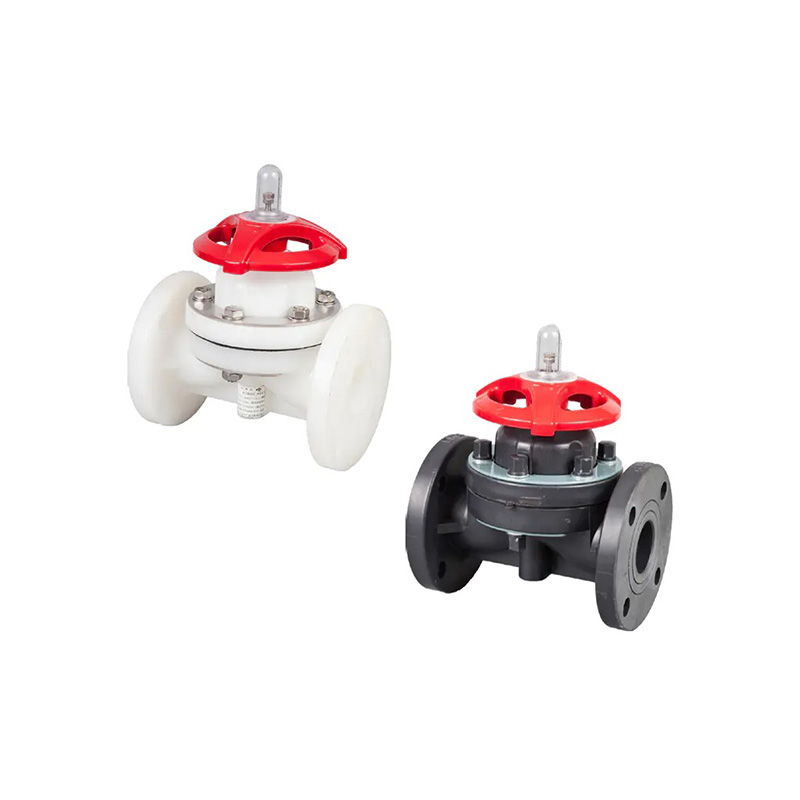

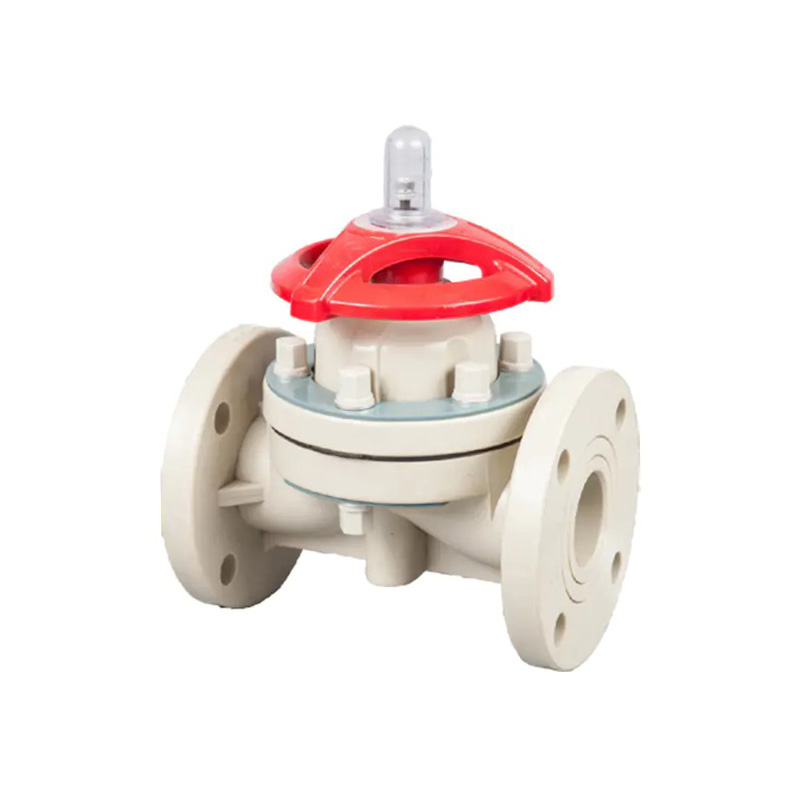

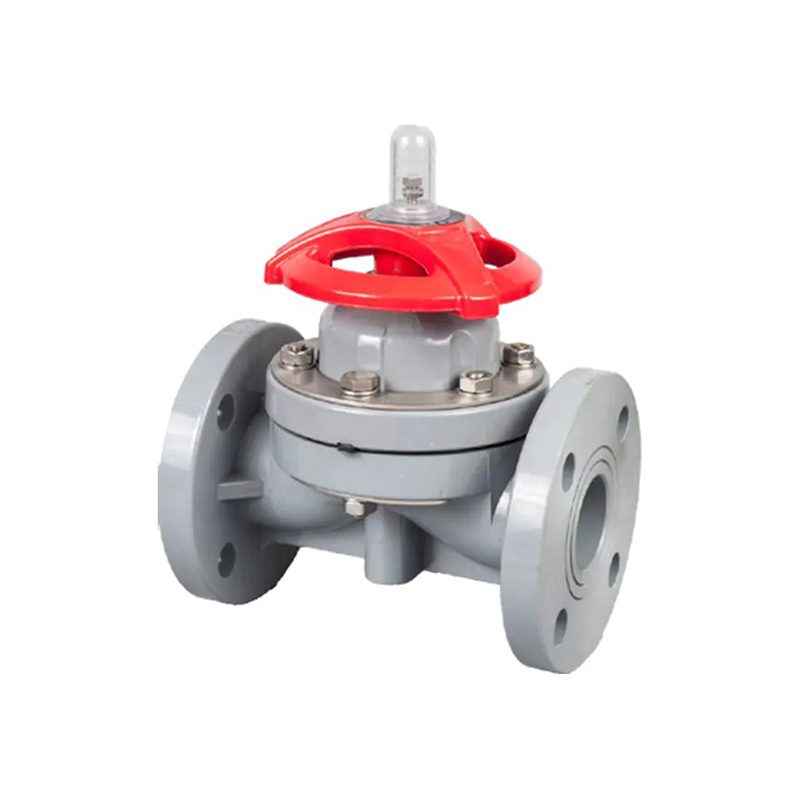

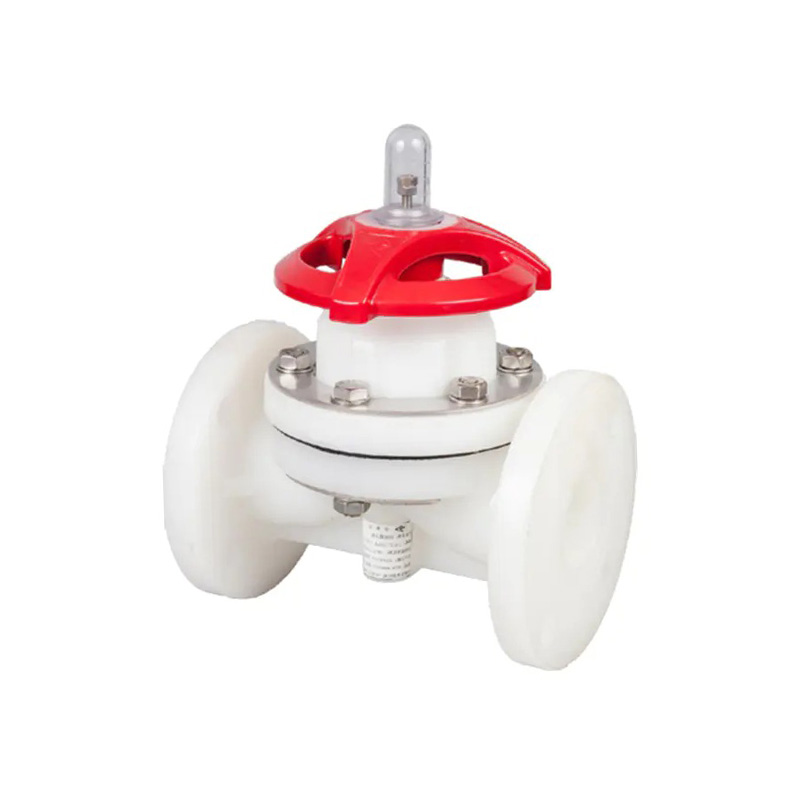

Flanschmembranventile sind präzisionsgefertigte Durchflussregelventile, die für korrosive, hochreine und kritische Flüssigkeitshandhabungsanwendungen in der chemischen Verarbeitung, Halbleiterherstellung, Wasseraufbereitung und Pharmaindustrie entwickelt wurden. Diese Ventilserie basiert auf Fertigungserfahrungen aus dem Jahr 1979, als das erste Membranventil aus Kunststoff hergestellt und vom Ministerium für chemische Industrie im Jahr 1983 zertifiziert wurde, und vereint jahrzehntelange technische Verfeinerung mit moderner Dichtungstechnologie.

Hauptmerkmale:
• Hochwertige Membran- und Kissenmaterialien sorgen für eine geringe Druckspannung und gewährleisten so eine zuverlässige langfristige Dichtungsleistung bei wiederholten Zyklen.
• Ein optimiertes Druckverteilungsdesign über das Ventilgehäuse reduziert das für den Betrieb erforderliche Schließdrehmoment, wodurch das Ventil einfacher zu betätigen ist und der Verschleiß an der Spindel- und Oberteilbaugruppe verringert wird.
• Eine strikte Kontrolle der Herstellungs- und Montagetoleranzen sorgt für eine stabile, genaue Durchflussregelung mit gleichbleibender Leistung über den gesamten Bereich der Ventilgrößen.
• Ein wehrartiger, totwinkelfreier Strömungsweg verhindert Medienansammlungen und Kreuzkontaminationen, was für hochreine und hygienische Prozesslinien von entscheidender Bedeutung ist.
• Hervorragende Korrosionsbeständigkeit an den medienberührten Teilen schützt vor aggressiven Säuren, Laugen und chemischen Medien.
• Keine Packungsstopfbuchse bedeutet keinen Packungsverschleiß, keine packungsbedingten Leckpfade und einen geringeren Wartungsaufwand über die gesamte Lebensdauer des Ventils.

Dieses Ventil ist in Flanschverbindungsausführungen zum direkten Anschrauben an Standard-Rohrleitungsflansche erhältlich und eignet sich für Hauptprozessleitungen, Verteilerköpfe und Anwendungen, bei denen eine feste, nicht lösbare Verbindung für eine langfristige Systemintegrität bevorzugt wird. Gehäusematerialien, Membranverbindungen und Druckstufen können so konfiguriert werden, dass sie den spezifischen Anforderungen an die chemische Kompatibilität und die Betriebstemperatur entsprechen.

Zu den typischen Anwendungen gehören chemische Dosiersysteme, Abwasseraufbereitungsanlagen, die Verteilung von Reinstwasser, die Nassverarbeitung von Halbleitern und Übertragungsleitungen für pharmazeutische Flüssigkeiten. Der ungeschmierte, membranbasierte Absperrmechanismus eliminiert das bei Kugel- und Kükenhähnen übliche Risiko von Abrieb oder Festfressen und macht ihn zu einer zuverlässigen Wahl für Absperr- und Drosselaufgaben in korrosiven oder mit Partikeln beladenen Medien.
