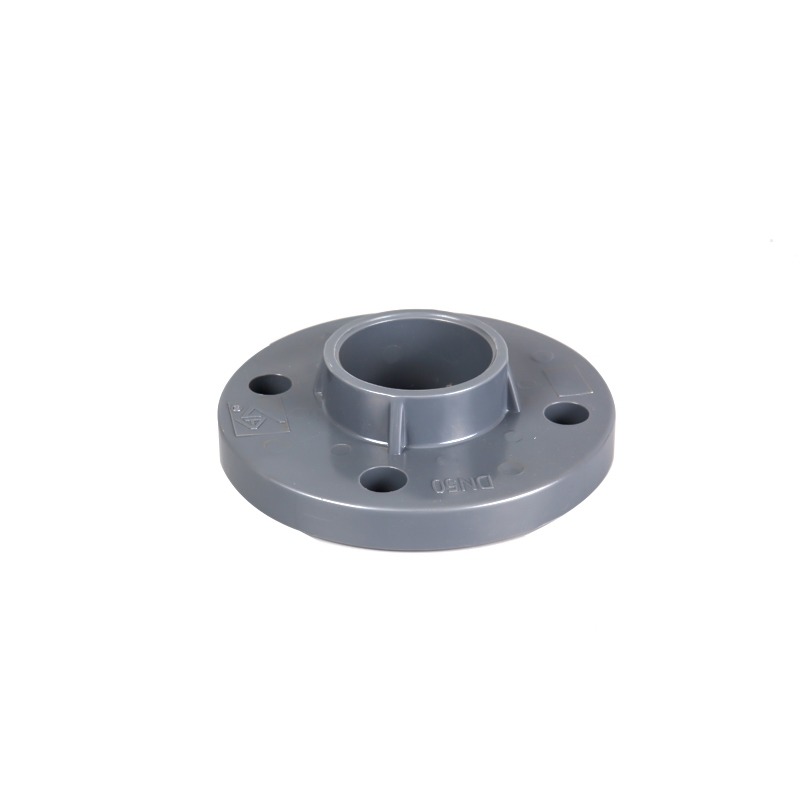

UPVC-STECKFLANSCH

UPVC-Muffenflansche bieten eine Kunststoffschweißflanschlösung zum Verbinden von UPVC-Rohrabschnitten mit Flanschventilen, Pumpen und Geräten, die im Spritzgussverfahren nach einheitlichen Maßstandards über den gesamten Größenbereich hergestellt werden.

Wichtige Spezifikationen:
• Hergestellt nach DIN- und GB-Standards, mit Flanschflächenkompatibilität mit ANSI 150#, DIN PN10, JIS 10K und ISO-Standards, unterstützt den Einbau in Rohrleitungssysteme, die nach verschiedenen internationalen Spezifikationen gebaut wurden.
• Die Muffenverbindung zum Rohr, verbunden durch Lösungsmittelzement oder Fusion, bildet eine starke, leckagesichere Verbindung zwischen dem Flansch und dem UPVC-Rohrverlauf.
• Eine Wasseraufnahme unter 0,01 % und ein Kontraktionsprozentsatz unter 0,4 % spiegeln die Materialstabilität wider, die für eine maßhaltige, langfristige Flanschleistung erforderlich ist.
• Die Zugfestigkeit von 41–50 MPa bietet die erforderliche mechanische Festigkeit für Schraubflanschverbindungen unter Standarddruckbetrieb.
• Die Dichtfläche mit flacher Fläche (FF) mit der Nennleistung PN10 entspricht der Standard-Dichtungs- und Verschraubungspraxis, die bei Systemen mit Kunststoff- und Metallflanschen verwendet wird.
• Erhältlich von DN15 bis DN300, deckt die meisten Rohrgrößen ab, die in der Wasseraufbereitung und allgemeinen chemischen Prozessanwendungen verwendet werden.

Die Spritzgussfertigung sorgt für eine einheitliche Flanschgeometrie und einen einheitlichen Bolzenlochabstand und sorgt so für eine zuverlässige Abdichtung, wenn der Flansch mit einem Gegenflansch an einem Ventil, einer Pumpe oder einem anderen Rohrabschnitt verschraubt wird.

Zu den typischen Anwendungen gehören Rohrleitungen von Wasseraufbereitungsanlagen, allgemeine chemische Prozessleitungen und alle UPVC-Rohrsysteme, die eine verschraubte Flanschverbindung zur Verbindung mit Ventilen, Pumpen oder Geräten erfordern, die nach Standardflanschabmessungen gebaut sind.
