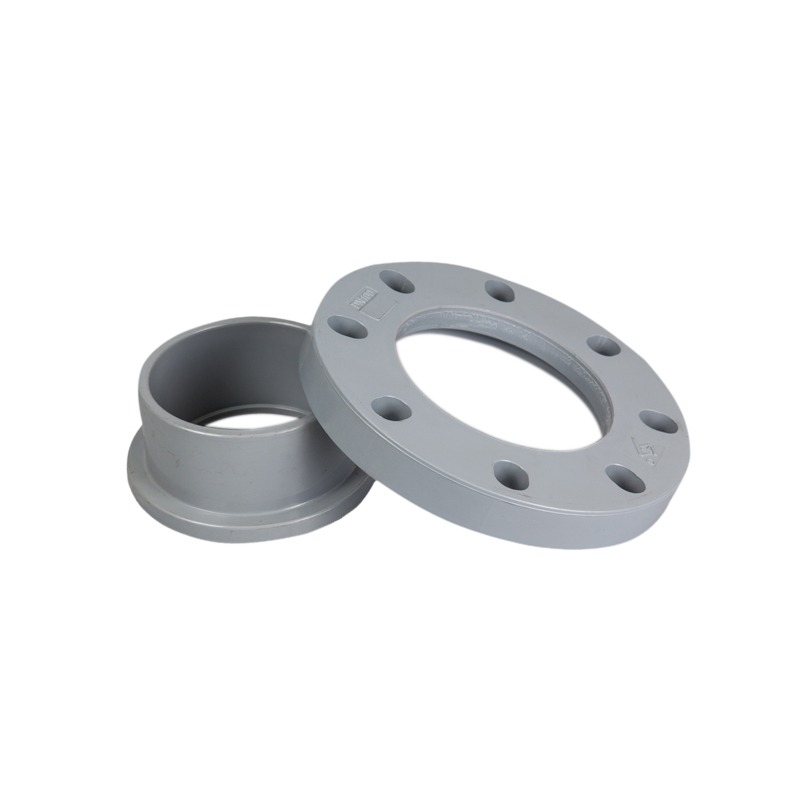

CPVC VAN STEINFLANSCH

CPVC-Van-Stone-Flansche verwenden ein Losflansch-Design (Van-Stone), das es dem Flanschring ermöglicht, sich unabhängig vom mit dem Rohr verschweißten oder verklebten Stutzen zu drehen, was die Ausrichtung der Schraubenlöcher bei der Installation von CPVC-Rohrleitungssystemen vereinfacht.

Wichtige Spezifikationen:
• Hergestellt nach DIN- und GB-Standards, mit Flanschflächenkompatibilität mit ANSI 150#, DIN PN10, JIS 10K und ISO-Standards für standardübergreifende Installationsflexibilität.
• Eine lose (Van-Stone)-Flanschringkonstruktion ermöglicht es, die Bolzenlöcher in eine Ausrichtung mit dem Gegenflansch zu drehen, nachdem das Stutzenende am Rohr befestigt wurde, wodurch die Notwendigkeit entfällt, das Rohr während des Schweißens oder Bondens genau auszurichten.
• Muffen- und Fusionsverbindungsoptionen befestigen das Stutzenende sicher am CPVC-Rohr und entsprechen der erhöhten Temperaturbeständigkeit, für die CPVC ausgewählt wurde.
• Eine Wasseraufnahme unter 0,01 % und ein Kontraktionsprozentsatz unter 0,4 % unterstützen die langfristige Dimensionsstabilität bei Dauerbetrieb.
• Die Zugfestigkeit von 41–50 MPa bietet die erforderliche mechanische Festigkeit für Schraubverbindungen unter Standard-Flanschdruckwerten.
• Erhältlich im DN15- bis DN300-Bereich mit einer flachen Dichtfläche der Klasse PN10.

Der drehbare Flanschring ist ein besonderer Installationsvorteil bei längeren Rohrstrecken oder dort, wo die Ausrichtung des Stutzenendes während des Schmelzschweißens schwierig genau zu steuern ist, da die Ausrichtung der Bolzenlöcher nach der Herstellung der Verbindung korrigiert werden kann, anstatt vorher eine perfekte Ausrichtung zu erfordern.

Zu den typischen Anwendungen gehören CPVC-Prozess- und Warmwasser-Rohrleitungssysteme, bei denen die einfache Ausrichtung der Schraubenlöcher während der Installation den Arbeitsaufwand vor Ort und Installationsfehler reduziert.
