Wartung und Risikokontrolle von statischen Handventilen in Industrieanlagen

Was sind die häufigsten Arten von manuellen Ventilen?

Manuelle Ventile sind die gebräuchlichsten Ventiltypen in industriellen Flüssigkeitskontrollsystemen und werden häufig in der Erdöl-, Chemie-, Elektrizitäts-, Metallurgie-, Wasseraufbereitungs-, Papierherstellungs-, Pharma-, Lebensmittel- und anderen Industriezweigen eingesetzt. Manuelle Ventile verwenden manuelle Betätigungsgriffe, Handräder, Kettenräder und andere mechanische Geräte, um den Medienfluss zu öffnen und zu schließen oder anzupassen. Es ist einfach aufgebaut, einfach zu bedienen, wirtschaftlich und zuverlässig und ein unverzichtbarer Bestandteil industrieller Rohrleitungssysteme. Entsprechend den unterschiedlichen Bauformen, Funktionsprinzipien und Einsatzmöglichkeiten lassen sich Handventile hauptsächlich in die folgenden gängigen Typen einteilen:
Manueller Absperrschieber
Der manuelle Absperrschieber realisiert die Ein-Aus-Steuerung der Flüssigkeit durch Auf- und Abbewegen des keilförmigen oder parallelen Absperrschiebers. Die Kontaktfläche zwischen Schieber und Ventilsitz ist beim Öffnen und Schließen groß, was für vollständiges Öffnen oder vollständiges Schließen geeignet ist, jedoch nicht für häufiges Öffnen und Schließen oder Drosseln. Der manuelle Absperrschieber bietet die Vorteile eines geringen Flüssigkeitswiderstands, einer guten Dichtleistung, eines einfachen Aufbaus und einer langen Lebensdauer. Es wird häufig in Ölpipelines, der Wasseraufbereitung, Kraftwerkssystemen und anderen Arbeitsbedingungen mit hohen Anforderungen an die Abdichtung eingesetzt.

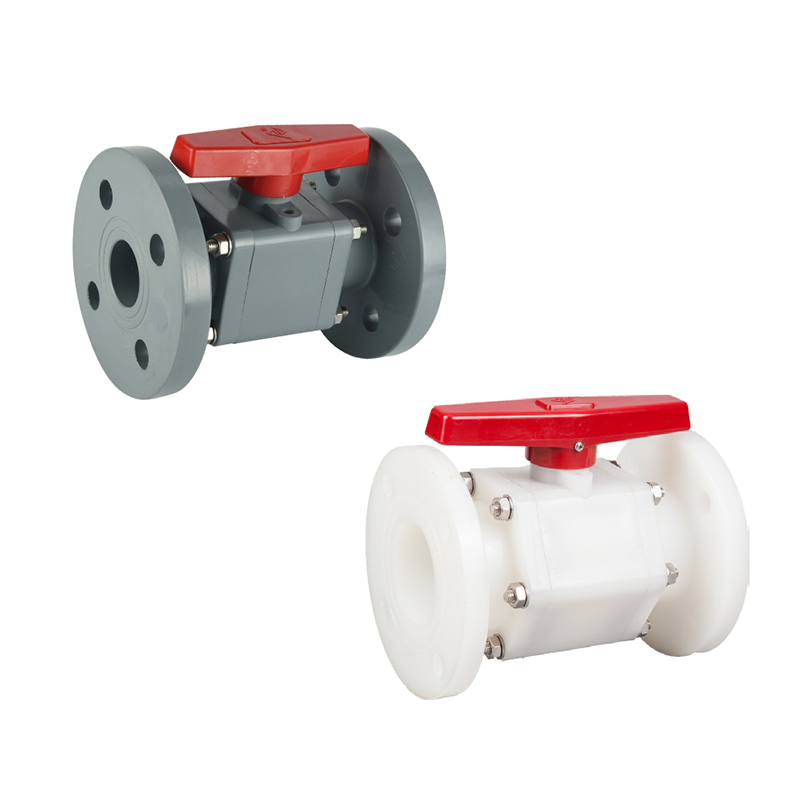

Manueller Kugelhahn
Beim manuellen Kugelhahn dreht sich die Kugel um 90° um die Ventilachse, um den Durchfluss des Mediums zu steuern. Der Kugelhahn öffnet und schließt schnell, hat ein kleines Betriebsdrehmoment und eine hervorragende Dichtleistung. Es eignet sich besonders für Systeme, die ein schnelles Öffnen und Schließen sowie eine häufige Betätigung erfordern. Es eignet sich für saubere Flüssigkeiten, Gase und korrosive Medien. Es wird häufig in der Petrochemie, Erdgas-, Pharma-, Papierherstellungs- und anderen Industriezweigen eingesetzt. Seine kompakte Bauweise eignet sich besonders für den Einbau auf engstem Raum.
Manuelles Absperrventil
Das manuelle Absperrventil regelt die Durchflussmenge, indem es den Ventilteller in vertikaler Richtung entlang der Mittellinie des Ventilsitzes bewegt. Im Vergleich zum Absperrschieber weist das Absperrventil eine bessere Einstellleistung auf, der Flüssigkeitswiderstand ist jedoch relativ groß. Das Absperrventil eignet sich für Situationen, in denen eine präzise Steuerung des Durchflusses oder Drucks erforderlich ist, z. B. bei Kesselanlagen, Dampfsystemen, chemischen Prozessen usw. Das Absperrventil hat einen einfachen Aufbau und ist leicht zu warten. Es wird häufig in kleinen und mittelgroßen Rohrleitungen eingesetzt.
Manuelle Absperrklappe
Die manuelle Absperrklappe verwendet eine scheibenförmige Ventilplatte, die sich um die Ventilachse dreht, um den Mediumkanal zu öffnen und zu schließen. Es ist kompakt aufgebaut, leicht und kostengünstig und eignet sich besonders für die Steuerung von Ventilen mit großem Durchmesser. Es wird häufig in der Wasseraufbereitung, Klimaanlagen, Brandschutzleitungen sowie in der Lebensmittel- und Getränkeindustrie eingesetzt. Obwohl die Dichtleistung nicht so gut ist wie die von Kugelhähnen und Absperrschiebern, bietet sie bei platz- und gewichtskritischen Anwendungen offensichtliche Vorteile. Verbesserte Produkte wie bidirektionale Dichtungen und exzentrische Absperrklappen können den Anwendungsbereich effektiv erweitern.
Manuelles Kükenventil
Die öffnenden und schließenden Teile des manuellen Kükenventils sind konische oder zylindrische Küken, die durch Drehung geöffnet und geschlossen werden. Sein Strömungskanal ist normalerweise geradlinig und weist einen geringen Flüssigkeitswiderstand auf. Die Struktur ist einfach und für häufiges Öffnen und Schließen geeignet. Es wird häufig in der Ölfeldausbeutung, der Gasübertragung, städtischen Rohrnetzen und anderen Bereichen eingesetzt. Da Kükenventile verschleißanfällig sind, verwenden moderne Kükenventile häufig Schmiermittel oder weiche Dichtungsstrukturen, um die Lebensdauer und Dichtungsleistung zu verbessern.

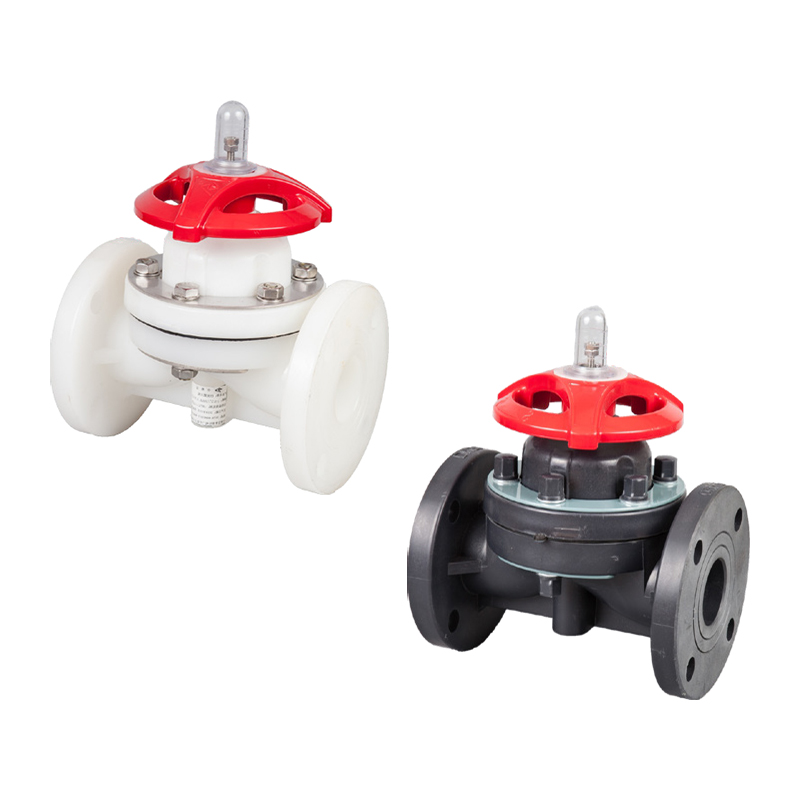

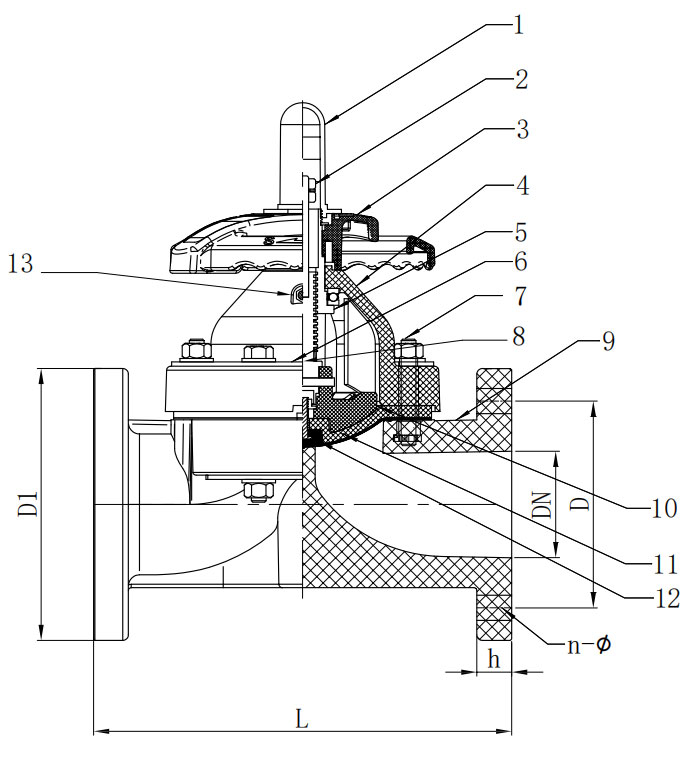

Manuelles Membranventil
Die manuelles Membranventil verwendet eine flexible Membran als Öffnungs- und Schließteil, die zur Steuerung von Rohrleitungssystemen geeignet ist, die feste Partikel, korrosive Medien oder viskose Flüssigkeiten enthalten. Der größte Vorteil besteht darin, dass kein Metallteil mit dem Medium in Kontakt kommt, wodurch Korrosions- und Verschmutzungsprobleme vermieden werden. Es eignet sich für hochreine Prozessabläufe wie Pharmazeutika, Lebensmittel und Biochemikalien und wird häufig in CIP/SIP-Systemen eingesetzt. Aufgrund seiner besonderen Struktur ist es bequem, die Membran zu reparieren und auszutauschen.

Manuelles Nadelventil
Die needle valve uses a slender conical valve core to accurately control small flows. Mainly used in high-precision fluid regulation, such as instrumentation systems, sampling systems, hydraulic or pneumatic control circuits. Compact structure, high regulation accuracy, widely used in scientific research, laboratories and high-pressure gas devices.
Manuelles Rückschlagventil
Obwohl Rückschlagventile normalerweise automatisch funktionieren, verwenden einige Systeme Rückschlagventile mit manuellen Funktionen. Wird verwendet, um einen Medienrückfluss zu verhindern und unter besonderen Umständen einen manuellen Eingriff zu ermöglichen. Wird häufig in Hochsicherheitssituationen wie Hochdruckkesseln, Pumpstationen, Lagertanks für Chemikalien usw. verwendet.

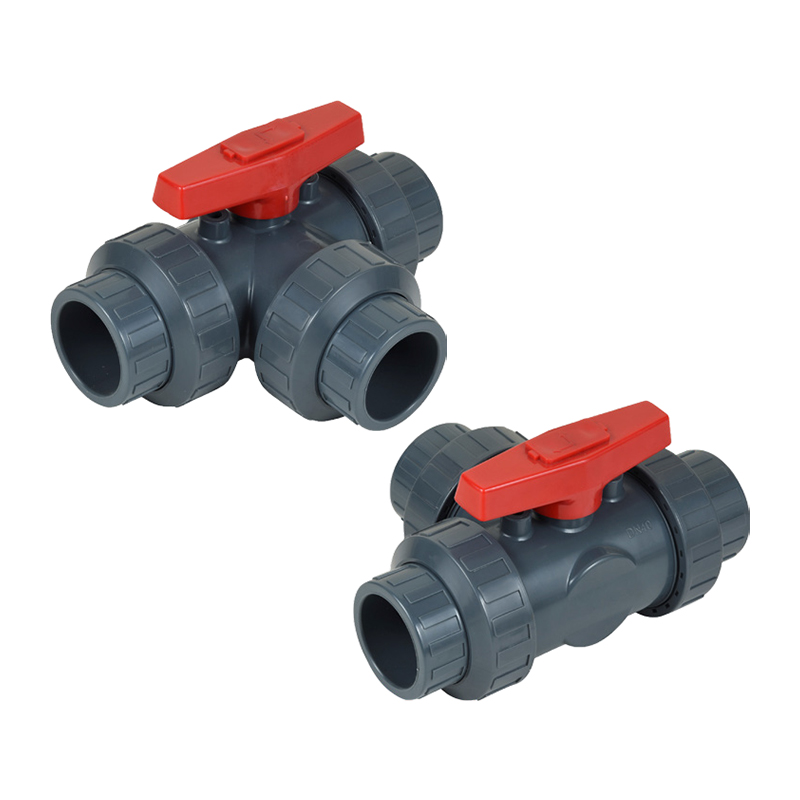

Manuelles Dreiwegeventil
Dreiwege-Handventile können in „T-Typ“- und „L-Typ“-Strukturen unterteilt werden und eignen sich zum Ändern der Flüssigkeitsrichtung oder zur Realisierung einer Mehrkanalumschaltung. Es wird hauptsächlich in Misch-, Umleitungs- oder Bypass-Systemen eingesetzt und ist weit verbreitet in der Heizungs-, Lüftungs- und Klimatechnik, in der Lebensmittelverarbeitung und beim Umschalten von Rohrleitungen. Flexible Bedienung, vielfältiger Aufbau, kombinierbar mit Kugelhähnen, Kükenhähnen und anderen Bauformen.

Was ist der Unterschied zwischen manuellen Kugelhähnen und manuellen Absperrschiebern in Aufbau und Dichtungsmethode?

Manuelle Kugelhähne und manuelle Absperrschieber sind zwei gängige Absperrventile für Rohrleitungen, die in industriellen Systemen wie Erdöl, Chemie, Metallurgie, Elektrizität und Bauwesen weit verbreitet sind. Obwohl beide funktionsmäßig die Rolle des Öffnens und Schließens von Flüssigkeiten sowie des Absperrens von Durchgängen spielen, gibt es wesentliche Unterschiede in ihrer strukturellen Gestaltung, ihrem Dichtungsprinzip, ihrer Leistung und ihren Einsatzszenarien.
Strukturelle Designunterschiede
Die structural core of the manual ball valve is a hollow sphere, which controls the on and off of the medium by rotating the sphere. The sphere is usually a solid metal ball with a hole, which is axially connected to the valve stem. The ball valve is usually a quarter-turn structure, and it only needs to rotate 90° to switch from full open to full closed. The valve body structure is mostly two-piece or three-piece, which is convenient for maintenance and replacement of internal parts. The surface of the sphere is precisely machined and cooperates with the sealing seat to form a sealing pair. The overall structure is compact and light, which is easy to install in places with limited space.
Die main structural components of the manual gate valve are wedge-shaped or parallel gates, which are opened and closed by vertically lifting the gate up and down. The gate rises and falls along the spiral motion of the valve stem, usually a multi-turn structure, and the opening and closing process is relatively slow. The gate valve body is generally an integral casting with a deep internal cavity and large structural dimensions. Since the gate needs to be fully raised to the top of the valve cavity to fully open, the manual gate valve has higher requirements for space and operating torque than the ball valve.
Unterschied in der Versiegelungsmethode
Die manual ball valve adopts a face sealing structure. The sealing pair is formed by the contact between the surface of the ball and the sealing seat, which is usually made of polytetrafluoroethylene (PTFE), reinforced polymer, metal or composite material. The ball always keeps in contact with the sealing surface during rotation, and effective sealing is achieved through the floating ball or fixed ball design. The ball valve has excellent sealing performance and extremely low leakage rate, which is particularly suitable for working conditions with high requirements for zero leakage. Some high-end ball valves also have two-way sealing and fireproof and anti-static structures to improve system safety.
Die manual gate valve adopts a wire sealing structure. The sealing pair is formed by the edges on both sides of the gate and the sealing surface of the valve seat. The sealing surface is mostly made of metal materials such as alloy steel, hard alloy, and Stellite. The sealing depends on the cooperation of the medium pressure and the wedge tightening force of the gate, and the sealing effect is not as good as the ball valve under low pressure conditions. Due to the strong friction between the gate and the valve seat during the opening and closing process, it is easy to wear, and the processing and assembly accuracy requirements are high. Some gate valves use elastic gates or pressure self-sealing structures to enhance sealing, but their overall sealing performance is still slightly inferior to that of ball valves.
Unterschiede in der Eröffnungs- und Schlussleistung
Die manual ball valve opens and closes quickly, has low torque, and is easy to operate. Its rotation angle is only 90°, which is suitable for systems that are frequently operated or require rapid medium cutoff. There is no friction during the opening and closing process, and the action is stable, which is particularly suitable for occasions that require emergency shutdown.
Die manual gate valve opens and closes slowly, and the handwheel needs to be rotated several times to complete the entire operation. Due to the long up and down movement of the gate, coupled with the mechanical loss of the valve stem thread transmission mechanism, the operation process is time-consuming and laborious. It is not suitable for frequent opening and closing, but has reliable long-term sealing capabilities in large-diameter, low-frequency pipeline systems.
Unterschiede im Anwendungsbereich
Die manual ball valve is suitable for pipeline systems that require fast opening and closing, good sealing, and low flow resistance. It is particularly suitable for industries with strict leakage control such as natural gas, refined oil, fine chemicals, pharmaceuticals, and water treatment. It has a compact structure and flexible installation, and is suitable for equipment or branch pipelines with limited space.
Manuelle Absperrschieber eignen sich für Hauptleitungen mit großen Durchmessern, Niederfrequenzbetrieb und kleinen Druckänderungen. Sie werden häufig in der Hauptventilposition von Wasserkraftwerken, Heizungs-, Elektrizitäts-, Metallurgie- und anderen Systemen eingesetzt und eignen sich besonders für den Einsatz als Absperrvorrichtungen. Sein Strömungswiderstand ist äußerst gering und im vollständig geöffneten Zustand gibt es nahezu keinen Druckabfall, was für Übertragungssysteme über große Entfernungen schonender ist.
Durchflusskapazität und Druckverlust
Die channel inside the ball of the manual ball valve is often designed with a full-bore design. The medium has almost no flow resistance when passing through the valve, and no obvious pressure drop is generated. It has little impact on system efficiency and is suitable for process flows requiring efficient transmission.
Manuelle Absperrschieber haben im vollständig geöffneten Zustand ebenfalls einen geringen Strömungswiderstand, sind jedoch bei teilweiser oder unvollständiger Öffnung anfällig für Turbulenzen und Vibrationen. Im Vergleich zu Kugelhähnen kommt es aufgrund ihrer lokalen Strukturen eher zu einer Medienerosion, die sich wiederum auf die Lebensdauer der Dichtfläche auswirkt.

So wählen Sie manuelle Ventile für die Lebensmittel- oder Pharmaindustrie aus

In der Lebensmittel- und Pharmaindustrie übernehmen Handventile nicht nur die grundlegenden Funktionen Öffnen, Schließen, Regeln und Schneiden, sondern stehen auch im Zusammenhang mit Produktsicherheit, Sauberkeit und Produktionskonformität. Da in diesen Branchen extrem hohe Anforderungen an Hygiene, Materialien und Umweltschutzfähigkeiten gestellt werden, muss sich die Auswahl strikt an den einschlägigen Industriestandards orientieren und Faktoren wie Medieneigenschaften, Prozessablauf, Reinigungs- und Desinfektionsmethoden sowie Ventilstrukturmaterialien vollständig berücksichtigen.
Bauliche Gestaltung, die hygienischen Standards entspricht
Die food and pharmaceutical industries have extremely high requirements for the cleanliness of equipment surfaces. Manual valves must have characteristics such as no dead angles, no retention, and easy cleaning. When selecting, valve products that meet hygienic certifications such as EHEDG (European Hygienic Engineering Design Group), 3-A (American Dairy Hygiene Association Standards), and FDA (American Food and Drug Administration) should be given priority. The valve cavity should adopt a full-bore design to ensure that the medium flows smoothly without retention; the internal surface should be electrolytically polished, and the roughness should be controlled within Ra ≤ 0.4 μm to avoid bacterial adhesion.
Auswahl an Ventilkörpermaterialien und Dichtungsmaterialien
Die Materialauswahl wirkt sich direkt auf die Korrosionsbeständigkeit, Temperaturbeständigkeit und Biokompatibilität des Ventils aus. Die Lebensmittel- und Pharmaindustrie empfiehlt die Verwendung von Edelstahl 316L als Hauptmaterial für das Ventilgehäuse aufgrund seiner hervorragenden Korrosionsbeständigkeit und Schweißbarkeit sowie seiner Fähigkeit, den Säure-, Alkali- und Hochtemperaturdampfumgebungen standzuhalten, die üblicherweise in CIP- (Clean-in-Place) und SIP- (Sterilize-in-Place) Systemen verwendet werden. Um sicherzustellen, dass das Medium nicht kontaminiert wird, sollten Dichtungen aus FDA-zertifiziertem Polytetrafluorethylen (PTFE), EPDM (Ethylen-Propylen-Dien-Monomer-Kautschuk) oder FKM (Fluorkautschuk) und anderen Materialien mit guter chemischer Beständigkeit und Hitzebeständigkeit bestehen.
Einfache CIP/SIP-Reinigung und Sterilisation
Bei der Produktion von Lebensmitteln und Medikamenten muss das Rohrleitungssystem regelmäßig vor Ort gereinigt (CIP) und dampfsterilisiert (SIP) werden. Die Ventilstruktur muss mit dieser Art der Reinigung kompatibel sein. Berücksichtigen Sie bei der Auswahl, ob der Ventilhohlraum über eine automatische Entleerungsfunktion verfügt, ob eine rückstandsfreie Reinigung möglich ist, ob die Dichtung eine hohe Temperaturbeständigkeit (≥150 °C) aufweist und ob das Ventil die Sterilisationszykluszeit (in der Regel mehr als 30 Minuten erforderlich) unterstützt. Die Strukturen von Dreiwegeventilen, Membranventilen und aseptischen Probenahmeventilen wurden optimiert und sind für solche Prozesse besser geeignet.
Bevorzugte Sanitärventiltypen wie Membranventile und Absperrklappen
Membranventile werden häufig an Orten mit hohen Sauberkeitsanforderungen eingesetzt, da ihre Medien nur mit dem inneren Hohlraum des Ventilkörpers und dem Membranmaterial in Kontakt kommen. Sein Aufbau ist einfach und es gibt keinen Rückhalteraum im Ventilhohlraum, was sich besonders für die Förderung hochviskoser, fester Partikel oder korrosiver Medien eignet. Absperrklappen zeichnen sich durch eine kompakte Bauweise, ein geringes Gewicht und ein schnelles Öffnen und Schließen aus. Sie werden häufig in Situationen mit niedrigem Druck oder hohem Durchfluss eingesetzt, insbesondere zum Befüllen, Filtrieren und Transportieren. Sanitäre Absperrklappen sind in der Regel mit Schnellspannverbindungen ausgestattet, die vor Ort leicht zu demontieren, zu reinigen und zu warten sind und den GMP-Spezifikationen entsprechen.
Die Verbindungsmethode sollte den hygienischen Anforderungen entsprechen
Die connection method of manual valves is directly related to sanitary sealing performance. Sanitary connection methods such as clamp type, welding type or flange type should be preferred. Clamp type connection can be quickly disassembled and assembled, suitable for equipment that is frequently cleaned; welding type connection has good structural strength and sealing, suitable for permanent assembly occasions; flange type connection is mostly used in large systems, but sanitary flange sealing structure must be selected. Regardless of the method, the sealing surface must maintain processing accuracy and surface finish to avoid microbial growth.
Anti-Mischung und Chargenkontrolle
Die multi-variety and small-batch production processes in the food and pharmaceutical industries require higher reliability in valve switching and sealing. Structures such as double-seat valves or anti-mixing valves should be selected to prevent cross-contamination between batches. The valve should have a metal limit positioning function to prevent residue or mixing due to misoperation; at the same time, it should support process parameter recording to meet GMP traceability requirements.
Einhaltung von GMP- und Validierungsanforderungen
Gemäß den Anforderungen der Good Manufacturing Practice (GMP) für die pharmazeutische Produktion sollten die Geräte eine gute Überprüfbarkeit und Konsistenz aufweisen. Das ausgewählte Handventil sollte über Validierungsdokumente verfügen, einschließlich Materialzertifizierung, Prüfbericht über Dichtungsmaterial, Druckprüfbericht, Oberflächenrauheitszertifizierung, Installationszeichnungen usw. Gleichzeitig muss der Hersteller IQ- (Installationsbestätigung)/OQ- (Betriebsbestätigung)/PQ- (Leistungsbestätigung) Dokumentunterstützung bereitstellen, um die Überprüfung des Qualitätsmanagementsystems zu erfüllen.
Korrosionsbeständigkeit und Lebensdauerbewertung
In der Lebensmittelindustrie übliche Medien wie Milchprodukte, Säfte, Sojasauce und Alkohol weisen einen gewissen Säure- und Alkalitätsgrad auf; In der Pharmaindustrie eingesetzte Stoffe wie Ethanol, Wasserstoffperoxid und saure Desinfektionsmittel sind stark ätzend. Die Ventilstruktur muss einer langfristigen Erosion durch Reinigungsmittel und chemische Reagenzien standhalten und gleichzeitig eine lange Lebensdauer gewährleisten. Es ist rec
